Электропривод РП-В-02



Электропривод РП-В-02

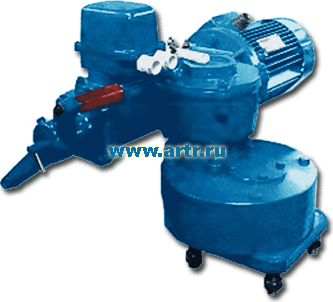

Электропривод РП-В-02  с червячно-цилиндрическим редуктором,
с двухсторонней муфтой ограничения крутящего момента (тип В) типа В предназначен для дистанционного и местного управления трубопроводной арматурой промышленного назначения.
Рабочее положение - любое
Режим работы - в соответствии с ПВ электродвигателей.
Род тока - переменный, трехфазный, частотой 50 Гц, напряжением 380 В.
Электропривод позволяет осуществлять:
- открытие и закрытие арматуры с пульта управления и остановку запорного
устройства в двух промежуточных положениях; автоматическое отключение электродвигателя муфтой ограничения крутящего момента при достижении запорным устройством арматуры крайних положений (открыто, закрыто) и при аварийном заседании подвижных части в процессе хода на открытие или закрытие;
- сигнализацию на пульте управления крайних положений запорного устройства арматуры, срабатывания муфты предельного момента,
- местное указание крайних положений запорного устройства арматуры,
- дистанционное указание положения запорного устройства - по специальному заказу поставляется датчик без показывающего прибора;
- создание заданного крутящего момента на приводном валу и его регулировку при закрывании и открывании арматуры;
- автоматическое переключение электропривода из положения ручного управления на электрическое;
- создание повышенного условия в начале хода запорного органа на открытие путем блокировки муфты ограничения крутящего момента в начале хода на открытие.



Габаритные размеры:

Электропривод РП-В-02


Основные технические данные электропривода:

Условное обозначение привода Крутящий момент на выходном валу, Н*м (кгс*м) Число оборотов выходного вала для закрытия (открытия) арматуры Мощность электродвигателя, кВт Частота вращения приводного вала, об/мин Масса, кг (не более)
РП-В-02 250-500 (25-50) 10-59 2-10 (по заказу) 1,5 24 88
Время закрытия задвижки Ду 500- 160 секунд
