Клапан
регулирующий Т-135бм;
Т-136бм; Т-141бм;
Т-137бм; Т-138бм
|
|
|
|
Клапаны
регулирующиепредназначены для регулирования расхода и
поддержания уровня среды с температурой до 300°C
и рабочим давлением менее 10 МПа в различных
областях промышленности.
В зависимости от диаметра
клапана имеют следующие маркировки:
Т-135бм
для Ду100; Т-136бм
для
Ду150; Т-141бм
для
Ду200; Т-137бм
для Ду250;
Т-138бм
для Ду300.
Рабочая среда:
конденсат.
Допустимая рабочая температура Tp, С не
более: 300.
Давление условное, Py, МПа:
100.
|
|
|
Технические характеристики для регулирующих
клапанов
|
Шифр |
Диаметр условный Ду, мм |
Момент крутящий на валу, Н.м, не более |
Максимально допустимый перепад P, М |
Проходное сечение, см2 |
Пропускная способность т/ч |
|
Т-135
бм |
100 |
150 |
2,5 |
10
19,2
29,5
36 |
108 / 31 |
|
Т-136 бм
|
150 |
150 |
2,5 |
15
26
42
57 |
172 / 46 |
|
Т-141 бм
|
200 |
200 |
2,5 |
45
55
65
90 |
272 / 136 |
|
Т-137 бм
|
250 |
200 |
2,5 |
40
70
90
115
140 |
424 / 121 |
|
Т-138 бм
|
300 |
500 |
2,5 |
160
200
250
120 |
756 / 362 |
|
|
|
|
|
|
|
|
|

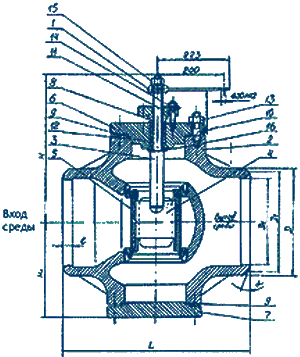

Состав регулирующих
клапанов |
|
|
1
- рычаг;
2 - корпус;
3 - валик;
4 - золотник;
5 - гильза;
6 - крышка;
7 - крышка;
8 - грундбукса;
9 - прокладки;
10 - шпилька;
11 - шпилька;
12 - сальникова набивка;
13 - гайка;
14 - гайка;
15 - гайка;
16 - кольцо. |
|
|
|
|
|
