Фильтр ФМФ магнитно-механический фланцевый



Фильтр ФМФ предназначен для улавливания стойких механических примесей (в том числе ферромагнетиков) в холодной и горячей воде и других неагрессивных жидкостях с температурой. Фильтр магнитный фланцевый изготовлен по ТУ 400-09-91-98.

Присоединение фланцевое
Рабочая среда неагрессивные жидкости
Температура рабочей среды (наибольшая) 150 гр.С
Материал (основной) Корпус и крышка - чугун, сетка и стержень - нержавеющая сталь
Давление условное PN, МПа (кгс/см2) 1,6 МПа (16 кгс/см2)
Комплект поставки фильтр в сборе –1; сетка-1; прокладка для крышки -2 (запчасти); техническое описание –1; фланцевое уплотнение DN -2 (монтажное); прокладка для пробки -2 (запчасти)
  • Устанавливается на горизонтальных, вертикальных и наклонных трубопроводах таким образом, чтобы направление потока соответствовало стрелке на корпусе и с пробкой в нижнем положении.

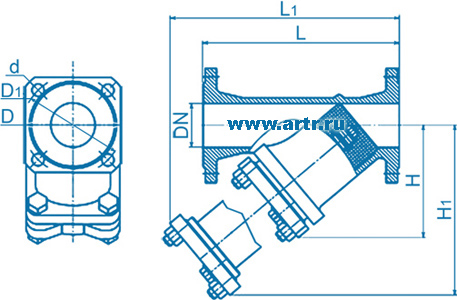

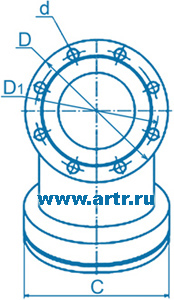

Обозначение

Ду, мм

D, ВхВ

D1

L

H

C

L1

H1

d

Кол-во n, шт

Масса, кг

Размер ячейки фильтрующей сетки в свету

Гидравлическое сопротивление S, м/( м3/ч)2

ФМФ 50

50

125х125

125

230

140

280

200

18

4

10,0

1,4х1,4

16,6×10-4

ФМФ 65

65

140х140

145

290

165

355

250

18

4

16,5

6,4×10-4

ФМФ 80

80

195

160

310

195

385

275

18

8

20,5

3,15×10-4

ФМФ 100

100

215

180

350

215

425

315

18

8

26,0

1,33×10-4

ФМФ 150

150

240

240

480

320

285

645

490

22

8

75,0

2х2

0,161×10-4

ФМФ 200

200

335

295

650

415

370

865

650

22

12

145,0

0,077×10-4
