Компенсаторы

Компенсатор UW-Flex
Сейсмокомпенсатор линий водоснабжения и систем пожаротушения.
Изготавливается по специальному заказу!

Компенсатор UW-Flex   Компенсаторы UW-Flex, разработаны на основе сейсмических вставок U-Flex, для применения в спринклерных системах пожаротушения. Конструкция имеет дополнительный гибкий элемент в средней части компенсатора, расположенный между двух колен 90°. Таким образом, формируется П-образная схема 180°, каждый элемент которой имеет достаточно пространства, для работы в трех направлениях. Гибкие элементы позволяют устройству изгибается в необходимых направлениях, поглощая смещения и колебательные движения различных элементов конструкции во время сейсмической активности. Соединенные таким образом концы трубопровода, двигаются независимо друг от друга, не разрушая опоры и сварные швы, так как гибкие элементы сгибаются прежде, чем возникают значительные нагрузки на неподвижные опоры, прикрепленные к зданию. Помимо обеспечения надежной сейсмической защиты трубопровода, изделие отличается невысокой стоимостью установки, по сравнению с обычными компенсаторами. Компенсатор UW-Flex не требует значительного пространства для работы и менее требователен к конструкции опор трубопровода. Кроме того, гибкие соединения, основанные на применении нержавеющего сильфона, имеют ряд преимуществ при транспортировке жидкостей и газов с температурой и давлением находящихся вне диапазона работы резиновых компенсаторов.
   В зависимости от исполнения, гибкие вставки UW-Flex могут использоваться для транспортировки холодной воды, горячей воды и пара, некоторых типов газа, нефтепродуктов, химических веществ не агрессивных к материалам компенсатора. Испытание изделий проводилось в достаточно жестких условиях, однако их применение, не рекомендуется в местах, где выход устройства из строя может привести к травмам или удушью. В опасных местах необходимо устанавливать сдвиговые или карданные компенсаторы.

Области применения:
- Спринклерные системы пожаротушения;
- Места дилатацонных переходов;
- Промышленные трубопроводные системы;
- Водостоки мостов и транспортных развязок.

Номинальный диаметр: От DN25 до DN200
Рабочее давление: До 16 бар. (в зависимости от исполнения)
Рабочая температура: Компенсаторы могут быть изготовлены на различные диапазоны температур, в пределах от -80°C до +600°C
Типы присоединительных элементов: Свободные фланцы, Фитинги под приварку, Грувлочные соединения

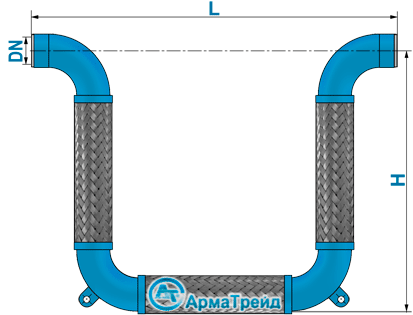

П-образный компенсатор UW-Flex

ВНИМАНИЕ! Указанные размеры носят справочный характер,
и могут отличаться, в зависимости от исполнения изделия.

DN Компенсирующая
способность
X/Y/Z ±50
Компенсирующая
способность
X/Y/Z ±100
H
(mm)
L
(mm)
Tol.
(mm)
H
(mm)
L
(mm)
Tol.
(mm)

25

375 520 ±5 500 640 ±5

32

400 620 ±5 525 740 ±5

40

425 670 ±5 575 800 ±5

50

475 770 ±5 625 920 ±5

65

525 870 ±10 700 1010 ±10

80

575 980 ±10 750 1120 ±10

100

700 1210 ±10 875 1380 ±10

125

830 1520 ±10 1020 1770 ±10

150

960 1690 ±10 1170 1940 ±10

200

1240 2100 ±10 1470 2360 ±10

Направления
смещений
Горизонтальное - X(mm) Вертикальное - Y(mm) Диагональное - Z(mm)

   Гибкие соединения UW-Flex способны работать на смещение, в любом направлении. Но компенсирующий элемент, на основе металлического сильфона, не должен подвергаться осевому сжатию или воздействию крутящего момента. При сжатии сильфона, эффективность работы покрывающей его оплетки снижается. В таком положении она не способна создать необходимого усилия, обеспечивающего работу изделия при максимально допустимых нагрузках. А воздействие на компенсирующий элемент крутящего момента, подвергает его излишнему давлению, что приводит к преждевременному износу. Поэтому при проведении расчетов и монтажных работ необходимо учитывать, что возможность осевого сжатия должна быть сведена к минимуму.

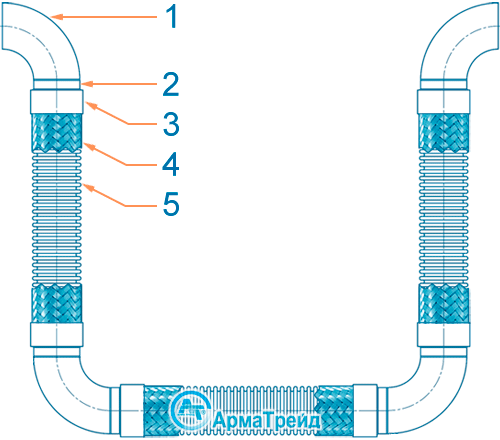

Компенсатор UW-Flex, типового исполнения.

Кол-во Наименование элемента Материал исполнения
1 2 Присоединительный патрубок 90° St 37.2
2 6 Удлинитель St 37.2
3 6 Кольцо оплетки AISI 304
4 3 Оплетка AISI 304
5 3 Сильфон AISI 316 L
6 2 Колено 9 St 37.2
При необходимости, все элементы могут быть изготовлены из нержавеющей стали.

   Сейсмическая вставка UW-Flex включает в себя три гибких участка, состоящих из нержавеющих сильфонов, защищенных металлической оплеткой. Гибкие элементы соединяются коленом, а их окончания оснащаются присоединительными патрубками. Фитинги располагаются таким образом, что оба конца изделия находились на одной оси.

   При выборе типа и материала исполнения фитингов, необходимо учитывать, что они должны быть совместимы с материалом труб, используемым оборудованием и присоединительной арматурой трубопровода.

   Для эксплуатации в системах с высоким давлением и скоростью движения проводимой среды, применяется специальная двойная оплётка сильфона. Для транспортировки агрессивных сред или эксплуатации при высоких температурах, изделие может быть изготовлено, полностью из нержавеющей стали.

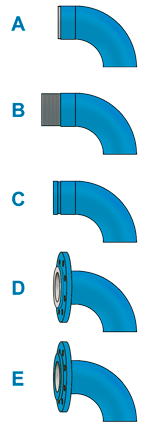

Варианты исполнения присоединительных элементов компенсаторов

A Патрубки под приварку
B Патрубки с внешней трубной резьбой
C Фитинги с желобом для безсварного муфтового соединения
D Свободный фланец
E Приварной фланец
     Применение свободных фланцев с обеих сторон упрощает монтаж в ограниченном пространстве, что особенно важно на больших диаметрах изделий, сильфоны которых имеют достаточно большую длину. Такая конструкция позволяет произвести поворот устройства на любой угол, чтобы избежать контакта с расположенными рядом трубопроводами или воздуховодами.

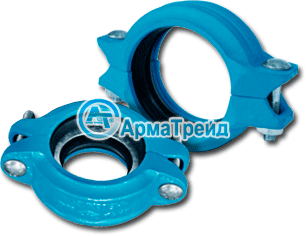

Компенсаторы UW-Flex с желобом для безсварного соединения могут быть установлены на трубопровод при помощи различных присоединительных элементов, таких как: муфты для безсварного соединения труб, или фланцы, не требующие приварки.

     Такие виды соединений незаменимы при монтаже трубопроводов и систем пожаротушения на пожароопасных объектах, не позволяющих проводить сварочные работы, а также при прокладке временных трубопроводных систем для транспортировки жидкостей или обеспечения пожарной безопасности.

     Корпус изготовлен из высокопрочного чугуна с шаровидным графитом - GGG 40.3. Болты и гайки - оцинкованная углеродистая сталь. Температурный диапазон -34/+150°C. Прокладка - EPDM (Силикон или Нитрил по заказу).


Материал прокладки Диапазон температур Области применения
EPDM -34°С +150°С Холодная и горячая вода.
Не предназначен для нефтепродуктов, разбавленных кислот и щелочных солей!
Силикон  -40°С +177°С   Питьевая вода, горячая вода.
Допускается применение при высокой температуре окружающей среды и для транспортировки некоторых видов высокотемпературных химических веществ.
Нитрил -29°С +82°С   Масло, нефть-газ, минеральное масло, растительное масло.
Горячая вода с температурой не превышающей 65°С.


Применение компенсаторов UW-Flex

   Системы водоснабжения и пожаротушения, расположенные в местах, с высокой сейсмической активностью, либо в районах, где разработка месторождений ведется путем подрыва горных пород, подвержены целому ряду нагрузок, действующих одновременно в нескольких направлениях. Поэтому такие трубопроводные системы, требуют наличия гибких соединений, способных компенсировать возникающие смещения, присоединенных к ним концов трубопровода. Компенсирующее устройство, должно обладать способностью работать в любом направлении, чтобы эффективно компенсировать беспорядочные движения, характерные для землетрясений.

   Сейсмическое соединение трубопровода UW-Flex в стандартном исполнение позволяет компенсировать движения в диапазоне ±100мм. Для регионов с невысокой сейсмической активностью, а также для проектов с низкой вероятностью возникновения разрушающих факторов, разработан более компактный и дешевый вариант с компенсирующей способностью ±50мм, но следует помнить что никакая экономия не может оправдать риска, связанного с недостаточной эффективности устройства, в случае возникновения неучтенных расчетами нагрузок.

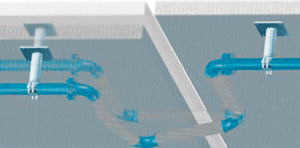

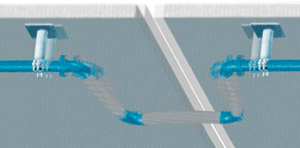

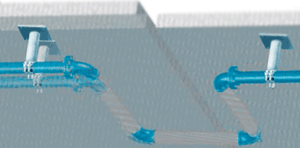

   Многие здания разделены дилатационными переходами стен и полов. При землетрясении две смежные части резонируют относительно друг друга. Величина сдвига по горизонтали в некоторых случаях может достигать ±100мм. Вертикальные движения при этом, как правило имеют меньшие величины. Для того, чтобы компенсировать сейсмические движения такого рода, возможно применение компенсаторов U-образной формы.



     В зависимости от условий эксплуатации и спектра поставленных задач, для решения которых устанавливается сейсмическое соединение, компенсаторы UW-Flex могут быть установлены в нейтральном, предварительно сжатом или предварительно расширенном положении, в соответствии с требованиями проектной и технической документации.

   Монтажное положение выбирается в соответствии с рекомендациями завода производителя, условиями эксплуатации и типом транспортируемой среды. Выбранное положение должно обеспечивать возможность нормального функционирования устройства и отсутствие рисков повреждения компенсатора другими элементами конструкции, при работе устройства на сжатие и растяжение по всех направлениях. При установке на трубопровод, предназначенный для транспортировки пара, сейсмовставка должна быть установлена в горизонтальном положении, а колено не должно находится ниже присоединительных патрубков, чтобы предотвратить накопление конденсата.

   Если магистраль состоит из нескольких трубопроводов расположенных в одной плоскости, то компоновка может быть осуществлена по типовому принципу, так как показано на рисунке. К примеру, такой способ позволяет компактно разместить компенсаторы для систем пожаротушения, в закрытых каналах и вдоль стен производственных помещений. Приведенная компоновка не является единственно возможной. Способ размещения может быть вертикальным, горизонтальным, диагональным, в зависимости от варианта размещения трубопровода, и наличия пространства необходимого для работы компенсатора.


   Компенсатор должен быть зафиксирован с обеих сторон дилатационного перехода на неподвижных опорах, для того, чтобы исключить движение по оси, сверх допустимых значений.

   Если сейсмическое соединение UW-Flex устанавливается между двух отдельно стоящих зданий, расположение неподвижных опор зависит от пространства между строений и жесткости трубы. Компенсатор может быть расположен между двух неподвижных опор, установленных в каждом здании, или между неподвижной и скользящей опорой, если это предусмотрено проектом. В любом случае, расстояние от опоры до компенсатора не должно превышать 1-1,5 диаметра трубопровода.

   Если гибкие соединения устанавливаются только для компенсации осевых перемещений, допускается установка неподвижной опоры с одной стороны и скользящих опор с другой. Но при этом, за скользящими опорами должна находится неподвижная, не позволяющая изменяться длине трубопровода сверх допустимых значений, превышающих компенсирующую способность изделия.

     После завершения монтажа трубопровода, все участки оснащенные компенсаторами, должны проходить обязательный тест при рабочих давлениях, с целью выявления недостатков допущенных во время установки.
