Карданный компенсатор

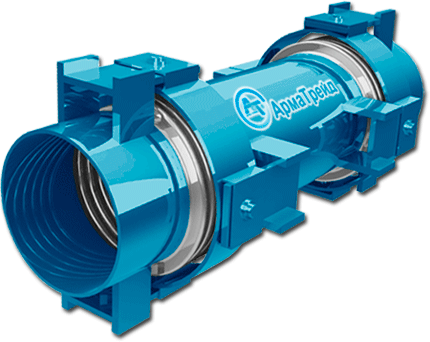

Карданный компенсатор       Компенсатор сильфонный универсальный карданного типа предназначен для обеспечения компенсации угловых перемещений в любой плоскости. Петли и шарниры кардана обеспечивают правильное положение и предотвращают чрезмерное расширение сильфонов. Компенсирующие узлы состоят из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать осевые, боковые и поворотные перемещения. Компенсаторы с карданным шарниром устанавливаются на всех точках дилатационных переходов зданий, подземных и наземных линий и на всех видах труб, проводящих любые жидкости. Количество воспринимаемых боковых отклонений (компенсирующая способность) зависит от числа гофр сильфона с каждой стороны компенсатора. Число гофр влияет на строительную длину изделия. При необходимости, по заказу клиента строительная длинна может быть изменена путем изменения длины промежуточной трубы.

       Компенсатор карданного типа (Сейсмокомпенсатор) защищает трубопроводные системы от деформаций, разрушений и обрывов, компенсируя сейсмические движения почвы (землетрясения) и крупные боковые и угловые перемещения, поглощая смещения по всем направлениям (по осям X, Y, Z и круговые движения), вызванные сотрясениями, усадками и т.п. Ограничительная арматура не допускает чрезмерного растяжения, сжатия или сдвига сильфона, предохраняя его от повреждений. Благодаря гибкой и подвижной конструкции дилатационные компенсаторы карданного типа успешно поглощают возникающие напряжений в жестких трубопроводных системах. Этот тип компенсаторов состоит из двух отделенных друг от друга сильфонных элементов, что позволяет компенсировать как осевое, так и боковое и поворотное смещение. По заказу, конструкция может быть дополнена внутренними направляющими патрубками. Это необходимо при высоких скоростях проводимого потока.

       Виды соединений: Неподвижный фланец, вращающийся фланец, приварные патрубки, резьбовое или желобчатое соединение.


Применение: топливохранилища, нефтебазы, подключение к системе машин и механизмов, все типы трубопроводов.

       Компенсатор сильфонный карданный может быть установлен вертикально или горизонтально, и не требует технического обслуживания в течение всего срока службы системы трубопроводов. Изделие обладает высокой прочностью, компактными размерами и спроектировано для работы в условиях высоких температур и давлений.

       Также выпускаются аналогичные по конструкции отечественные компенсаторы: Компенсатор сильфонный поворотный

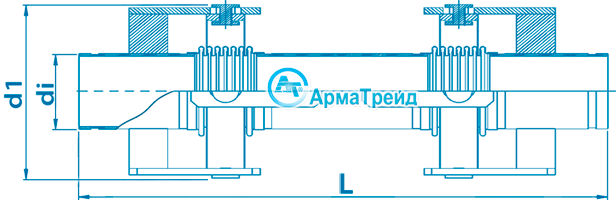

Карданный компенсатор под приварку KMB



Карданный компенсатор под приварку KMB

Карданный компенсатор фланцевый AT HLS KMB
Внутренний
диаметр
di d1 KMB-100 KMB-200 KMB-300 KMB-400
Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z

DN 25

38

145

E43100025

710

50

50

50

E43200025

910

50

100

100

E43300025

1110

50

150

150

E43400025

1310

50

200

200

DN 32

42,4

145

E43100032

710

50

50

50

E43200032

910

50

100

100

E43300032

1110

50

150

150

E43400032

1310

50

200

200

DN 40

48,3

145

E43100040

710

50

50

50

E43200040

910

50

100

100

E43300040

1110

50

150

150

E43400040

1310

50

200

200

DN 50

60,3

170

E43100050

785

50

50

50

E43200050

985

50

100

100

E43300050

1185

50

150

150

E43400050

1405

50

200

200

DN 65

76,1

200

E43100060

785

50

50

50

E43200060

985

50

100

100

E43300060

1235

50

150

150

E43400060

1485

50

200

200

DN 80

88,9

215

E43100080

815

50

50

50

E43200080

1015

50

100

100

E43300080

1235

50

150

150

E43400080

1485

50

200

200

DN 100

114,3

215

E43100100

835

50

50

50

E43200100

1035

50

100

100

E43300100

1285

50

150

150

E43400100

1535

50

200

200

DN 125

139,7

239

E43100125

960

50

50

50

E43200125

1160

50

100

100

E43300125

1460

50

150

150

E43400125

1760

50

200

200

DN 150

168,3

303

E43100150

960

50

50

50

E43200150

1160

50

100

100

E43300150

1460

50

150

150

E43400150

1760

50

200

200

DN 200

219,1

354

E43100200

1120

50

50

50

E43200200

1320

50

100

100

E43300200

1680

50

150

150

E43400200

2030

50

200

200

DN 250

273

446

E43100250

1120

50

50

50

E43200250

1320

50

100

100

E43300250

1680

50

150

150

E43400250

2080

50

200

200

DN 300

323,9

507

E43100300

1180

50

50

50

E43200300

1380

50

100

100

E43300300

1740

50

150

150

E43400300

2140

50

200

200

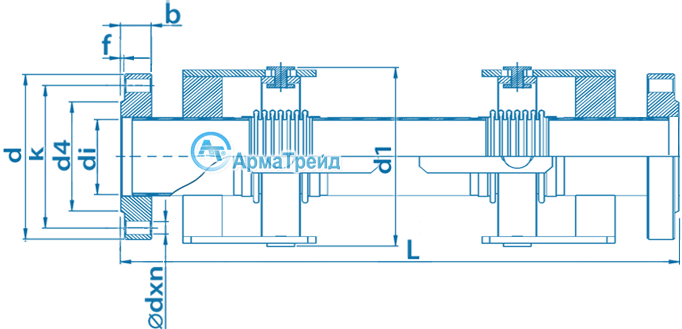

Карданный компенсатор фланцевый MKF

Карданный компенсатор фланцевый MKF


Карданный компенсатор фланцевый AT HLS MKF
Внутренний
диаметр
di d1 Размеры фланца MKF-100 MKF-200 MKF-300 MKF-400
d k d4 f b dxn Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z

DN 25

38

145

115

85

68

2

16

014x4

E42100025

720

50

50

50

E42200025

920

50

100

100

E42300025

1120

50

150

150

E42400025

1320

50

200

200

DN 32

42,4

145

140

100

78

2

16

018x4

E42100032

720

50

50

50

E42200032

920

50

100

100

E42300032

1120

50

150

150

E42400032

1320

50

200

200

DN 40

48,3

145

150

110

88

3

16

018x4

E42100040

720

50

50

50

E42200040

920

50

100

100

E42300040

1120

50

150

150

E42400040

1320

50

200

200

DN 50

60,3

170

165

125

102

3

18

018x4

E42100050

800

50

50

50

E42200050

1000

50

100

100

E42300050

1200

50

150

150

E42400050

1420

50

200

200

DN 65

76,1

200

185

145

122

3

18

018x4

E42100060

800

50

50

50

E42200060

1000

50

100

100

E42300060

1250

50

150

150

E42400060

1500

50

200

200

DN 80

88,9

215

200

160

138

3

20

018x4

E42100080

830

50

50

50

E42200080

1030

50

100

100

E42300080

1270

50

150

150

E42400080

1500

50

200

200

DN 100

114,3

215

220

180

158

3

20

018x4

E42100100

850

50

50

50

E42200100

1050

50

100

100

E42300100

1300

50

150

150

E42400100

1550

50

200

200

DN 125

139,7

239

250

210

188

3

22

018x4

E42100125

980

50

50

50

E42200125

1180

50

100

100

E42300125

1480

50

150

150

E42400125

1780

50

200

200

DN 150

168,3

303

285

240

212

3

22

023x8

E42100150

980

50

50

50

E42200150

1180

50

100

100

E42300150

1480

50

150

150

E42400150

1780

50

200

200

DN 200

219,1

354

340

295

268

3

24

023x12

E42100200

1140

50

50

50

E42200200

1340

50

100

100

E42300200

1700

50

150

150

E42400200

2050

50

200

200

DN 250

273

446

405

355

320

3

26

027x12

E42100250

1140

50

50

50

E42200250

1340

50

100

100

E42300250

1700

50

150

150

E42400250

2100

50

200

200

DN 300

323,9

507

460

410

378

4

28

027x12

E42100300

1200

50

50

50

E42200300

1400

50

100

100

E42300300

1760

50

150

150

E42400300

2160

50

200

200

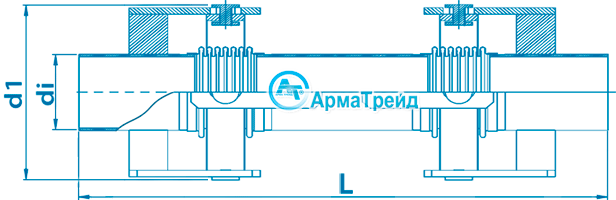

Карданный компенсатор муфтовый KMY



Карданный компенсатор муфтовый KMY

Карданный компенсатор фланцевый AT HLS KMY
Внутренний
диаметр
di d1 KMY-100 KMY-200 KMY-300 KMY-400
Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z Наименование L ±X ±Y ±Z

DN 25

38

145

E44100025

710

50

50

50

E44200025

910

50

100

100

E44300025

1110

50

150

150

E44400025

1310

50

200

200

DN 32

42,4

145

E44100032

710

50

50

50

E44200032

910

50

100

100

E44300032

1110

50

150

150

E44400032

1310

50

200

200

DN 40

48,3

145

E44100040

710

50

50

50

E44200040

910

50

100

100

E4430004Q

1110

50

150

150

E44400040

1310

50

200

200

DN 50

60,3

170

E44100050

785

50

50

50

E44200050

985

50

100

100

E44300050

1185

50

150

150

E44400050

1405

50

200

200

DN 65

76,1

200

E44100060

785

50

50

50

E44200060

985

50

100

100

E44300060

1235

50

150

150

E44400060

1485

50

200

200

DN 80

88,9

215

E44100080

815

50

50

50

E44200080

1015

50

100

100

E44300080

1235

50

150

150

E44400080

1485

50

200

200

DN 100

114,3

215

E44100100

835

50

50

50

E44200100

1035

50

100

100

E44300100

1285

50

150

150

E44400100

1535

50

200

200

DN 125

139,7

239

E44100125

960

50

50

50

E44200125

1160

50

100

100

E44300125

1460

50

150

150

E44400125

1760

50

200

200

DN 150

168,3

303

E44100150

960

50

50

50

E44200150

1160

50

100

100

E44300150

1460

50

150

150

E44400150

1760

50

200

200

DN 200

219,1

354

E44100200

1120

50

50

50

E44200200

1320

50

100

100

E44300200

1680

50

150

150

E44400200

2030

50

200

200

DN 250

273

446

E44100250

1120

50

50

50

E44200250

1320

50

100

100

E44300250

1680

50

150

150

E44400250

2080

50

200

200

DN 300

323,9

507

E44100300

1180

50

50

50

E44200300

1380

50

100

100

E44300300

1740

50

150

150

E44400300

2140

50

200

200




Компенсатор сильфонный универсальный карданного типа

№ детали Наименование Материал исполнения
1 Сильфон AISI 304 Нержавеющая Сталь
2 Сварной шов AISI 304 Нержавеющая Сталь
3 Промежуточная труба Углеродистая сталь
4 Патрубок под приварку Углеродистая сталь
5 Фланец Углеродистая сталь
6 Стойка шарнира Углеродистая сталь
7 Наконечник вилки шарнира Углеродистая сталь
8 Карданный подвес Углеродистая сталь
9 Шпилька Сталь


      Двухсекционные карданный компенсатор включает в себя два отдельных карданных узла и промежуточный трубу соединяющую их друг с другом. Этот тип компенсаторов используются для компенсации осевых и боковых перемещений во всех плоскостях. Преимуществом такой конструкции является способность поглощать значительные боковые смещения в любой плоскости с каждой стороны устройства. В качестве ограничительной арматуры, в данном типе устройства используется карданное соединение, каждое из которых состоит из двух пар петель, прикрепленных к общему плавающему карданному кольцу.

      Поскольку шарниры прикреплены к каждому концу сильфона, тепловое расширение промежуточной трубы не поглощаться устройством, но само устройство воспринимает изменения возникающие в боковых трубопроводах. В зависимости от количества движений, и величины компенсирующей способности, изделия изготавливаются с разной длинной сильфонов, что в свою очередь влияет на строительную длину устройства.

      Сильфоны компенсаторов с карданным шарниром производятся из нержавеющей стали, а соединительные элементы - из нержавеющей или углеродистой стали. Присоединительные элементы предусмотрены нескольких типов: патрубки под приварку, патрубки под разъемные муфты, плавающие фланцы, фиксированные фланцы.



Карданный компенсатор под приварку
