Компенсатор для тепловых сетей Ду50

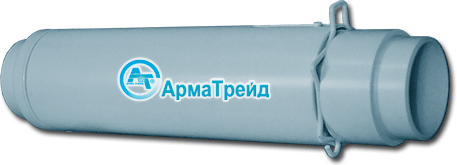

Компенсатор для тепловых сетей Ду50   Компенсатор для тепловых сетей Ду50 (Компенсатор сильфонный 50-16-50), устанавливается на трубопроводных линиях горячей воды, в многоэтажных зданиях, высота которых превышает 20м. Устройство воспринимает и компенсирует изменение длинны трубы, происходящие в следствии перепада температур как внешней, так и проводимой среды, а также изменения величины давления в системе. Компенсация деформаций по оси трубопровода осуществляется металлическим сильфоном, изготовленным из нержавеющей стали. Сильфон поглощает возникающие изменения в пределах расчетной компенсирующей способности, предохраняя трубопровод от разрушения или деформации.

Тип присоединения изделия к трубопроводу: приварные патрубки (под заказ резьбовое соединение).

Рабочее давление: PN16 (под заказ: PN6, PN10, PN25, PN40 кг/см2).

Температура рабочей среды до +110С.



Габаритные и присоединительные размеры

Конструктивное исполнение Размер, " Условный диаметр
DN, мм
D, мм

D1, мм

L, мм

S, мм Вес кг.
Компенсатор для тепловых сетей 50-16-50 с декоративным наружным кожухом, с внутренней защитной гильзой (экраном), патрубки под приварку

R 2"

50 60

75

320

3 2,35


     Сильфонные компенсаторы для тепловых сетей изготавливается в соответствии с требованиями международных стандартов. Конструкция включает в себя ряд основных элементов: сильфон, изготовленный из нержавеющей стали; присоединительные патрубки под приварку (или с внутренней резьбой); внутренний экран из нержавеющей стали, для защиты сильфона от воздействия рабочей среды и содержащихся в ней посторонних включений; защитный декоративный кожух из углеродистой стали или алюминия (в зависимости от диаметра) для защиты сильфона от внешних факторов.

     При проектировании, инженерами завода изготовителя, учтены специфика применения и особенности эксплуатации. Современные технологии производства, позволили создать устройство обладающие высоким ресурсом, компактными размерами, и отличающиеся  функциональной и надежной конструкцией. Особое внимание было уделено дизайну изделия, а также качеству обработки патрубков и кожуха, так как установка зачастую производится на трубах отопления в жилых и офисных помещениях. Благодаря этому компенсаторы с защитным кожухом не бросаются в глаза и не портят внешний вид помещений. Применение оптимальных типов материалов и тщательная проработка функциональности всех элементов изделия, позволили добиться того, что цена на новый тип компенсаторов в кожухе, значительно снизилась, по сравнению с аналогичными  устройствами, выпускавшимися ранее.



Описание основных элементов конструкции.

Наименование

Кол-во

Материал

1

Приварной патрубок (Короткий)

1

9SMn36

2

Кожух компенсатора

1

Алюминий

3

Сильфон

1

AISI 316

4

Внутренняя гильза

1

St 37

5

Ограничитель и индикатор положения

1

9SMn36

6

Фиксатор

1

Пружинная сталь

7

Приварной патрубок (Длинный)

1

9SMn36

   Все компенсаторы сильфонные с кожухом, с номинальным диаметром от 15 до 50мм оснащены пружинным фиксатором предохраняющим устройство от осевых перемещений и деформаций до ввода в эксплуатацию. Для контроля, за положением сильфона и ограничения осевого хода сверх допустимых значений, в конструкции предусмотрена специальная шпилька, расположенная в продольной прорези кожуха.

   Осевой компенсатор с кожухом, устанавливается на прямолинейных участках трубопроводов, ограниченных неподвижными опорами. Конструкция позволяет устанавливать изделие в любом пространственном положении, без потери рабочих характеристик, при условии соблюдения рекомендаций завода производителя.
