Компенсатор сильфонный блочный 2КСОР
Компенсаторы сильфонные осевые металлические изготовленные по техническим условиям ИЯНШ.300260.029ТУ



Назначение: Компенсатор сильфонный осевой 2КСОР, предназначен для компенсации осевых температурных деформаций трубопроводов тепловых сетей внутри помещений, при надземной прокладке, при подземной прокладке в камерах, каналах, туннелях, а также для использования в качестве основного компенсирующего элемента в сильфонных компенсационных устройствах. Вид климатического исполнения УХЛ категория размещения 1 в соответствии с ГОСТ 15150.

Компенсатор 2КСОР

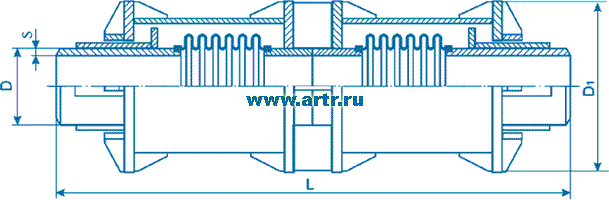

Компенсатор блочный с увеличенной компенсирующей способностью - 2КСОР

Условное
обозначение
Условное давление, PN, МПа (кгс/см2) Условный диаметр, DN, мм Амплитуда осевого хода, ± λ-1, ММ Размеры, мм Жесткость осевого хода, Сλ, кН/м (кгс/см) Масса, кг
D S D1

  2КСОР-25-50-160

2,5 (25)

50

80

57

4,0

233

689 (698)

60

  2КСОР-25-65-160

65

76

480 (480)

60

  2КСОР-25-80-180

80

90

89

259

436 (436)

73

  2КСОР-25-100-240

100

120

108

319

558 (558)

ПО

  2КСОР-25-125-260

125

130

133

801 (801)

120

  2КСОР-25-150-300

150

150

159

4,5

373

885 (885)

166

  2КСОР-25-200-320

200

160

219

6,0

425

518(518)

219

  2КСОР-25-250-360

250

180

273

7,0

477

546 (546)

235

  2КСОР-25-300-360

300

325

8,0

526

592 (592)

280

  2КСОР-25-350-380

350

190

377

9,0

630

560 (560)

393

  2КСОР-25-400-400

400

200

426

723 (723)

434

  2КСОР-25-500-420

500

210

530

8,0

820

763 (763)

606

  2КСОР-25-600-440

600

220

630

920

885 (885)

742

  2КСОР-25-700-440

700

720

1020

978 (978)

841

  2КСОР-25-800-480

800

240

820

9,0

1120

860 (860)

1136

  2КСОР-25-900-520

900

260

920

10,0

1320

1028(1028)

1480

  2КСОР-25-1000-520

1000

1020

1045 (1045)

1588

  2КСОР-25-1200-520

1200

1220

14,0

1520

1251 (1251)

2066

  2КСОР-25-1400-520

1400

1420

1700

1616(1616)

3346

маркированный список Значения амплитуды осевого хода для двухсекционного компенсатора 2КСОР
маркированный список Требования безопасности, транспортирование и хранение
маркированный список Требования по монтажу и эксплуатации
маркированный список Схема строповки компенсаторов при выполнении погрузочно-разгрузачных работ
маркированный список Схема условных обозначений компенсаторов
Сильфонный компенсатор 2 КСОР, двухсекционный, двухблочный.
