Компенсатор двухлинзовый ПГВУ 243-76

Линзовый компенсатор предназначен для компенсации температурных удлинений круглых газовоздухопроводов тепловых электростанций.
Изготавливается условным проходом Ду, мм от 200 до 1000.
Условное давление Ру 0,015 МПа
.
Рабочая среда - воздух, газы.
Рабочая температура среды - 425оС.
Состоит из линз (одно-, двух-, трех-, четырех-), присоединительных патрубков, защитной обечайки, присоединительных фланцев (при заказе в фланцевом исполнении.)

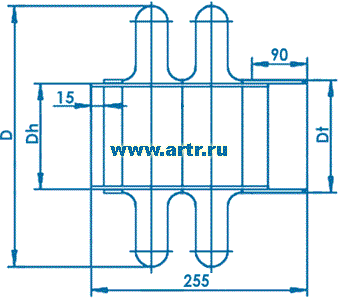

Компенсатор двухлинзовый ПГВУ приварной

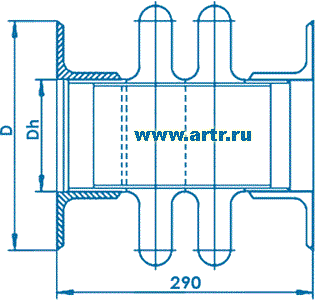

Компенсатор двухлинзовый ПГВУ фланцевый

Компенсатор двухлинзовый ПГВУ приварной

Компенсатор двухлинзовый ПГВУ фланцевый



Обозначение компенсаторов

Проход условный, Dy

D

Dh

Dt

Жесткость компенсатора, Rk, кгс

Масса, кг Исполнение 1

 01 ПГВУ 243-76

200

382

219

230

206

9,86

 02 ПГВУ 243-76

250

436

273

284

236

12,16

 03 ПГВУ 243-76

300

488

325

336

268

14,24

 04 ПГВУ 243-76

350

540

377

388

298

16,41

 05 ПГВУ 243-76

400

589

426

437

317

18,44

 06 ПГВУ 243-76

450

641

478

489

357

20,59

 07 ПГВУ 243-76

500

693

530

541

388

22,74

 08 ПГВУ 243-76

600

793

630

641

447

26,89

 09 ПГВУ 243-76

700

883

720

731

487

30,6

 10 ПГВУ 243-76

800

983

820

831

558

34,76

 11 ПГВУ 243-76

900

1083

920

931

616

38,9

 12 ПГВУ 243-76

1000

1183

1020

1031

677

43,05

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!

Двухлинзовый компенсатор ПГВУ предназначен для компенсации температурных изменений длины трубопроводов.
