Компенсатор ОСТ 34-10-571

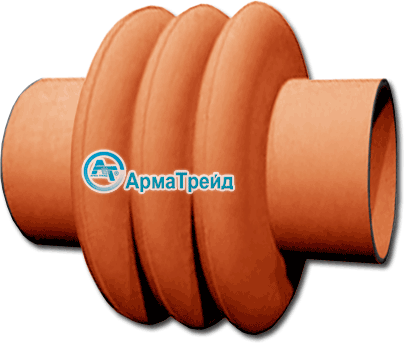

Компенсатор ОСТ 34-10-571    Линзовый компенсатор ОСТ 34-10-571-93 предназначен для компенсации температурных изменений трубопроводов круглого сечения и только в осевом направлении. Имеет увеличенную компенсирующую способность, по сравнению с однолинзовыми и двухлинзовыми компенсаторами, за счет наличия дополнительной линзы.  Изделие состоит из трех линз, присоединительных к ним патрубков, направляющего стакана, установленного таким образом, чтобы обеспечить свободное перемещение относительно патрубков, и присоединительных фланцев (при заказе в фланцевом исполнении.) Несмотря на имеющиеся ограничения, обусловленные особенностями конструкции, изделие широко применяется и не теряет свое популярности, так как цена на трехлинзовый компенсатор значительно ниже, чем стоимость универсальных конструкций.

    ОСТ-34-10-571-93 распространяется на осевые трехлинзовые компенсаторы, с диаметром условного прохода от 100 до 2200мм. Допустимое условное давление до 1,6 МПа (16кгс/см2). Допустимая проводимая среда: неагрессивные и малоагрессивные среды. Максимально допустимая температура проводимой среды +300С. Стандарт разработан с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды". Компенсатор трехлинзовый ОСТ 34-10-571-93 изготавливается в соответствии с отраслевыми стандартами на конструкцию и размеры, а так же требованиями технических условий ТУ 34 10.10581. Пределы применения изделий по рабочему давлению транспортируемой среды в зависимости от ее температуры устанавливаются в соответствии с ГОСТ 366. Также, для аналогичных типов трубопроводов выпускается Компенсатор трехлинзовый ПГВУ 244-76

Предварительная растяжка производится только во время монтажа. Величину растяжки определяют и задают проектировщики с учетом температуры окружающей среды при монтаже.

Условное давление от 6 до 16 кгс/см2 (от 0,6 до 1,6 МПа).
Рабочая среда - пар, вода.
Рабочая температура среды - 300С.

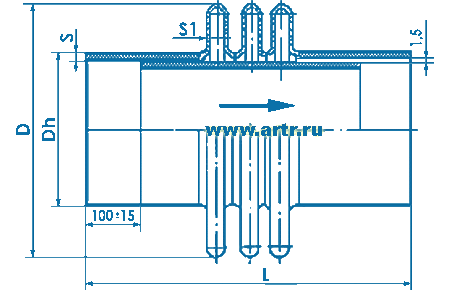

Компенсатор линзовый ОСТ 34-10-571
* Размеры даны для справок.

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

D

S

S1

Компенсирующая способность, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

 01 ОСТ 34-10-571

0,6 (6)

100

108

259

4

2,5

15

12,85

0,025

 02

0,6 (6)

125

133

284

4

2,5

15

14,6

0,033

 03

0,6 (6)

150

159

309

5

2,5

15

16,45

0,041

 04

0,6 (6)

200

219

369

7

2,5

15

20,7

0,065

 05

0,6 (6)

250

273

422

8

2,5

16,5

24,6

0,091

 06

0,6 (6)

300

325

473

8

2,5

16,5

28,4

0,121

 07

0,6 (6)

350

377

525

9

2,5

16,5

32,15

0,155

 08

0,6 (6)

400

426

575

9

2,5

16,5

35,7

0,193

 09

0,6 (6)

450

478

627

7

2,5

16,5

39,5

0,235

 10

0,6 (6)

500

530

679

8

2,5

16,5

43,3

0,282

 11

0,6 (6)

600

630

779

8

2,5

16,5

50,6

0,385

 12

0,6 (6)

700

720

869

8

2,5

16,5

57,1

0,49

 13

0,6 (6)

800

820

967

9

2,5

16,5

64,4

0,623

 14

0,6 (6)

900

920

1067

10

2,5

16,5

71,7

0,771

 15

0,6 (6)

1000

1020

1167

10

2,5

16,5

79

0,934

 16

0,6 (6)

1200

1220

1368

11

3

16,5

165

1,308

 17

0,6 (6)

1400

1420

1568

14

3

16,5

190

1,745

 18

0,6 (6)

1600

1620

1768

14

3

16,5

216

2,24

 19

0,6 (6)

1800

1820

1968

10

3

16,5

241,7

2,8

 20

0,6 (6)

2000

2040

2188

10

3

16,5

269,9

3,49

 21

0,6 (6)

2200

2240

2388

12

3

16,5

295,4

4,19

 22 ОСТ 34-10-571

1,0 (10)

100

108

260

4

3

12

22,55

0,025

 23

1,0 (10)

125

133

285

4

3

12

25,65

0,033

 24

1,0 (10)

150

159

310

5

3

12

28,9

0,041

 25

1,0 (10)

200

219

370

7

3

12

36,4

0,065

 26

1,0 (10)

250

273

423

8

3

12

43,25

0,091

 27

1,0 (10)

300

325

474

8

3

12

49,9

0,121

 28

1,0 (10)

350

377

526

9

3

12

55,5

0,155

 29

1,0 (10)

400

426

576

9

3

12

62,7

0,193

 30

1,0 (10)

450

478

628

7

3

12

69,4

0,235

 31

1,0 (10)

500

530

680

8

3

12

76

0,282

 32

1,0 (10)

600

630

780

8

3

12

88,9

0,385

 33

1,0 (10), 1,6 (16)

700

720

872

8

4

10,5

246

0,49

 34

1,0 (10), 1,6 (16)

800

820

970

9

4

10,5

278

0,623

 35

1,0 (10), 1,6 (16)

900

920

1070

10

4

10,5

309

0,771

 36

1,0 (10), 1,6 (16)

1000

1020

1170

10

4

10,5

341

0,934

 37

1,0 (10), 1,6 (16)

1200

1220

1370

11

4

8

404

1,308

 38

1,0 (10), 1,6 (16)

1400

1420

1570

14

4

8

467

1,745

 39 ОСТ 34-10-571

1,6 (16)

100

108

262

4

4

6

55,2

0,025

 40

1,6 (16)

125

133

287

4

4

6

62,75

0,033

 41

1,6 (16)

150

159

312

5

4

6

70,7

0,041

 42

1,6 (16)

200

219

372

7

4

6

89,2

0,065

 43

1,6 (16)

250

273

425

8

4

6

106

0,091

 44

1,6 (16)

300

325

476

8

4

6

122,2

0,121

 45

1,6 (16)

350

377

528

9

4

6

138,45

0,155

 46

1,6 (16)

400

426

578

9

4

7

154

0,193

 47

1,6 (16)

450

478

630

7

4

7

170

0,235

 48

1,6 (16)

500

530

682

8

4

7

186

0,282

 49

1,6 (16)

600

630

782

8

4

7

218

0,385

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!

Пример условного обозначения компенсатора трехлинзового осевого Ру 1,0 (10 кгс/см2) и Ду 1000 мм: Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-571



Трехлинзовый компенсатор оснащенный дренажной трубкой- исполнение II

ОСТ 34-10-569-93

1 - Дренажная трубка.  2 - Колпачковая гайка.
