Компенсатор ОСТ 34-10-579

Компенсатор угловой сдвоенный   Компенсатор угловой сдвоенный ОСТ 34-10-579 Ду от 100 до 2200 мм с шарнирной схемой конструкции, разработан для компенсации изменений длины трубопроводов пространственных схем, возникающих в результате температурных изменений окружающей и проводимой среды. Шарнирная схема, позволяет компенсатору двигаться в угловой плоскости. Изделия предназначены для работы в условиях неагрессивных и малоагрессивных сред. По допустимому давлению проводимой среды, устройства разделяются на три группы: Ру 0,6 (6 кгс/см2), Ру 1,0 (10 кгс/см2), Ру 1,6 (16 кгс/см2). Пределы применения компенсаторов по рабочему давлению транспортируемой среды в зависимости от ее температуры установлены в соответствии с ГОСТ 356. Допустимая температура проводимой среды до 300°С.
   Отраслевой стандарт ОСТ 34-10-579 на конструкцию и размеры, распространяется на трехлинзовые угловые сдвоенные компенсаторы, с диаметром условного прохода от Ду100 до Ду2200 мм, с условным давлением Ру до 1,6 МПа (16 кгс/см2), предназначенных для компенсации температурных удлинений пространственных схем трубопроводов, работающих в условиях неагрессивных и малоагрессивных сред, температурой до 300-425°С. Изделия также соответствуют стандарту ОСТ 34-10-581, разработанному с учетом требований "Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды" и ТУ 34 10.10581.
   При установке сдвоенных угловых компенсаторов должна соблюдаться перпендикулярность оси шарниров к плоскостям изгиба трубопроводов. Проверка расстояний между осями шарниров, расположения осей шарниров в одной плоскости и их параллельности, производится с помощью отвеса и шаблона.
   Предварительная растяжка производится только во время монтажа компенсатора. Величину ее определяют и задают проектировщики с учетом температуры окружающей среды при монтаже.
   Способ монтажа приварной, обеспечивающий жесткое крепление компенсатора к трубопроводу. Для этих целей компенсатор оснащен монтажными патрубками необходимой длинны. Конец трубопровода приваривается к концевыми патрубками компенсатора. Такой вид монтажа создает надежное герметичное соединение с трубопроводом.



Компенсатор ОСТ 34-10-579

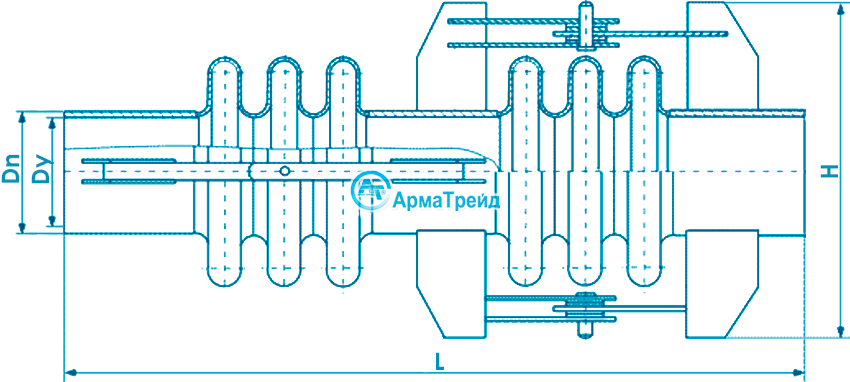

Компенсатор линзовый угловой сдвоенный ОСТ 34-10-579-93. * Размеры даны для справок.

Обозначение
компенсатора

Давление условное
Ру, (кгс/см2)

Проход условный

L

H

Масса, кг

01 ОСТ34-10-579

0,6(6)

100

108

894

360

25

02

125

133

385

28

03

150

159

415

31

04

200

219

984

515

54

05

250

273

565

71

06

300

325

620

85

07

350

377

1134

670

124

08

400

426

720

144

09

450

478

1284

810

167

10

500

530

865

197

11

600

630

1484

1020

286

12

700

720

1110

370

13

800

820

1205

440

14

900

920

1704

1310

584

15

1000

1020

1410

695

16

1200

1220

1884

1665

1050

17

1400

1420

2264

1900

1441

18

1600

1620

2090

2123

19

1800

1820

2295

2809

20

2000

2040

2564

2520

3579

21

2200

2240

2710

3918

22 ОСТ34-10-579

1,0(10)

100

108

894

360

28

23

125

133

385

31

24

150

159



415

35

25

200

219

984

510

63

26

250

273

565

78

27

300

325

1134

620

107

28

350

377

670

136

29

400

426

1284

760

183

30

450

478

810

208

31

500

530

860

251

32

600

630

1484

1020

383

33

700

720

1110

515

34

800

820

1754

1195

801

35

900

920

1300

938

36

1000

1020

1460

1131

37

1200

1220

2034

1665

1531

38

1400

1420

2304

1900

2405

39 ОСТ34-10-579

1,6(16)

100

108

894

360

33

40

125

133

385

36

41

150

159

984

445

57

42

200

219

510

73

43

250

273

1134

560

111

44

300

325

615

130

45

350

377

665

158

46

400

426

1592

815

264

47

450

478

865

305

48

500

530

1792

915

417

49

600

630

1020

527

50

700

720

1882

1090

787

51

800

820

1255

972

52

900

920

2012

1360

1207

53

1000

1020

2312

1500

1517

54

1200

1220

2732

1700

2554

55

1400

1420

3032

1940

3303

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!
Пример условного обозначения сдвоенного углового линзового компенсатора углового Ру 1,6 (16 кгс/см2) и Dy 800 мм: Компенсатор 1,6 (16)-800 51 ОСТ 34-10-579


Описание конструкции

1,2 - Линзы компенсатора;
3 - Присоединительный патрубок;
4 - соединительный патрубок;
5,6 - Тяги шарнирного узла;
7 - Ребро шарнирного узла;
8,9 - Детали шарнира;

I - шарнирный узел;
II - место приварки присоединительного патрубка к линзе.



Детали устройства изготавливаются из материалов, утвержденных документацией на конструкцию и размеры. Допускается замена указанных материалов на превосходящие их по механическими свойствами, кроме линз и патрубков. Качество и основные характеристики материалов, используемых при изготовлении продукции, подтверждены предприятиями-поставщиками. В производство допускаются только материалы получившие положительное заключение отдела технического контроля, о возможности их использования.

Изделия состоят из полулинз, присоединительных патрубков, и шарнирных узлов. При необходимости устанавливается усиливающая подушка. Основным рабочим элементом являются полулинзы, сваренные в вершинах и образующих U-образную линзу. В зависимости от диаметра, линзы компенсатора могут состоять из одной, двух, трех или четырех частей. При этом меридиальные сварные швы выполнять согласно требованиям стандарта на конструкцию и размеры. Компенсирующая способность тем выше, чем большее количество линз установлено в устройстве.
   Линзы компенсаторов больших диаметров, после вальцовки подвергаются термической обработке с целью снятия остаточных напряжений и получения равномерной структуры металла. Остальные диаметры подвергаются термообработке в собранном виде после окончательной сварки. При термообработке в печах обеспечивается равномерная температура по всей печи и проводятся мероприятия, предохраняющие изделия от местных перегревов и деформаций, которые могут возникнуть в результате действия собственного веса изделия.
   Шарнирные узлы, перед их окончательной установкой, проверяются на соосность осей относительно общей оси компенсатора. Только после этого производится их приварка. Далее проводится проверка работы шарнира, который должен вращаться от ручного усилия без заеданий. Затем производится установка тяг.
   При установке ребер шарнирных узлов на патрубки, особое внимание уделяется их расположение вне сварных швов патрубков.
   Сварка в основном производится автоматически или полуавтоматически в углекислом газе. При полуавтоматической сварке в среде углекислого газа применяется сварочная проволока СВ-08ГС или СВ-08Г2С по ГОСТ 2246 и углекислый газ первого сорта по ГОСТ 8050. При ручной электродуговой сварке применяются электроды типа Э42А по ГОСТ 9467. При применении других способов сварки, типов и марок электродов сварной шов должен обладать механическими свойствами регламентированными ОСТ 34-10-581.
   Сборка производится с применением приспособлений, обеспечивающих правильное взаимное расположение свариваемых деталей. Кромки деталей очищаются от загрязнений до металлического блеска на ширину не менее 20 мм. Перед началом сварки проверяется качество сборки и прихваток соединяемых элементов, а также состояние подлежащих сварке кромок и прилегающих к ним поверхностей. Сварочные работы проводятся только после приемки техническим контролем правильности подготовки кромок и сборки под сварку. При сварке двух, трех, четырех линз между собой, мередиальные швы располагаются вне плоскости изгиба.
