ПГВУ 243-76

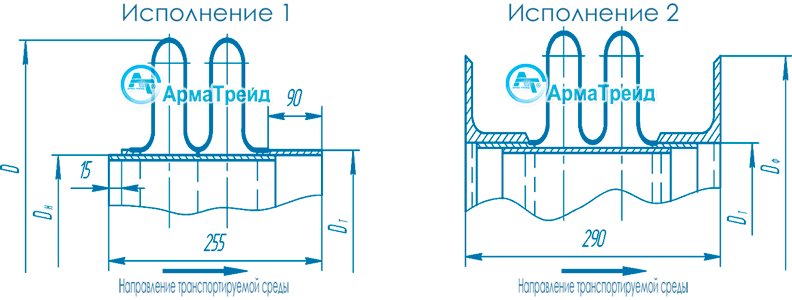

ПГВУ 243   Двухлинзовый компенсатор ПГВУ 243-76 применяется для компенсации температурных изменений газопроводов и воздухопроводов. При разработке было предусмотрено два варианта исполнения: исполнение 1 - без фланца, с патрубками под приварку; исполнение 2 - с фланцем из равнобоких уголков, для компенсаторов с внутренним условным диаметром не менее 1100мм. Материал исполнения и особенности конструкции позволяют применять устройства в неагрессивных и малоагрессивных средах с избыточным давлением до 0,015 МПа и температурной проводимой среды от минус 10 °С до плюс 425°С.    Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматической или полуавтоматической сваркой в углекислом газе. Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. Компенсаторы ПГВУ могут быть изготовлены из сталей Ст3сп5, Ст20, 09Г2С, 12Х18Н10Т, 08Х18Н10Т, 10Х17Н13М2Т, 12 Х18Н10Т, 08Х18Н9, 10Х17Н13 М2Т, 20Х20Н14 С2, 09Г2С, 17ГС, Стали 3, 10, 20, 18К. Изделие рассчитано для работы в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов, проектные организации могут просчитать по специальной формуле, указанной в технической документации завода производителя.

   Благодаря простой конструкции, хорошо отработанным и контролируемым методам производства, готовые изделия обладают целым рядом существенных преимуществ: цена на компенсатор ПГВУ 243 остается невысокой и обеспечивает его конкурентоспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.



Компенсатор двухлинзовый ПГВУ 243-76

ПГВУ 243-76

Обозначение компенсаторов Проход
условный, Dу
Размеры , мм Масса , кг.
D Dн Dт Dф Исполнение 1 Исполнение 2

01 ПГВУ 243-76

200

382

219

230

-

9,86

-

02 ПГВУ 243-76

250

436

273

284

-

12,16

-

03 ПГВУ 243-76

300

488

325

336

-

14,24

-

04 ПГВУ 243-76

350

540

377

388

-

16,41

-

05 ПГВУ 243-76

400

589

426

437

-

18,44

-

06 ПГВУ 243-76

450

641

478

489

-

20,59

-

07 ПГВУ 243-76

500

693

530

541

-

22,74

-

08 ПГВУ 243-76

600

793

630

641

-

26,89

-

09 ПГВУ 243-76

700

883

720

731

-

30,60

-

10 ПГВУ 243-76

800

983

820

831

-

34,76

-

11 ПГВУ 243-76

900

1083

920

931

-

38,90

-

12 ПГВУ 243-76

1000

1183

1020

1031

-

43,05

-

13 ПГВУ 243-76

1100

1283

1120

1131

1257

47,49

84,66

14 ПГВУ 243-76

1200

1383

1220

1231

1357

51,34

92,02

15 ПГВУ 243-76

1300

1483

1320

1331

1457

55,48

99,32

16 ПГВУ 243-76

1400

1583

1420

1431

1557

59,58

106,66

17 ПГВУ 243-76

1600

1783

1620

1631

1757

67,89

121,36

18 ПГВУ 243-76

1800

1983

1820

1831

1957

76,18

136,05

19 ПГВУ 243-76

2000

2183

2020

2031

2157

84,43

150,69

20 ПГВУ 243-76

2200

2383

2220

2231

2357

92,73

165,38

21 ПГВУ 243-76

2400

2583

2420

2431

2557

101,03

180,07

22 ПГВУ 243-76

2800

2983

2820

2831

2957

117,58

209,42

23 ПГВУ 243-76

3200

3383

3220

3231

3357

134,17

233,81

24 ПГВУ 243-76

3400

3583

3420

3431

3557

142,45

253,48

25 ПГВУ 243-76

3600

3783

3620

3631

3757

150,73

258,14

26 ПГВУ 243-76

3800

3983

3820

3831

3957

159,02

282,82

27 ПГВУ 243-76

3950

4133

3970

3981

4107

165,24

293,85

28 ПГВУ 243-76

4000

4183

4020

4031

4157

167,29

297,51

29 ПГВУ 243-76

4200

4383

4220

4231

4357

175,60

302,20

30 ПГВУ 243-76

4400

4583

4420

4431

4557

183,86

326,86

31 ПГВУ 243-76

4500

4683

4520

4531

4657

188,02

334,22

32 ПГВУ 243-76

4600

4783

4620

4631

4757

192,15

341,55

33 ПГВУ 243-76

4800

4983

4820

4831

4957

200,45

355,26

34 ПГВУ 243-76

5000

5183

5020

5031

5157

208,73

370,98

35 ПГВУ 243-76

5200

5383

5220

5231

5357

217,02

385,59

36 ПГВУ 243-76

5400

5583

5420

5431

5557

225,28

400,25

37 ПГВУ 243-76

5600

5783

5620

5631

5757

233,58

414,84

38 ПГВУ 243-76

5800

5983

5820

5831

5957

241,87

429,65

39 ПГВУ 243-76

6000

6183

6020

6031

6157

250,13

448,31

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!


Обозначение компенсаторов Проход условный, Dу Жесткость компенсатора, Rk, кгс Компенсирующая способность, мм
Давление до 400мм в. ст. (до 0,004 МПа) Давление от 400 до 1500мм в. ст. (от 0,004 до 0,015 МПа)
до 200 0С 200-300 0С до 400 0С до 200 0С 200-300 0С до 400 0С

01ПГВУ243-76

200

206

±24 ±20 ±24 ±22 ±18 ±22

02ПГВУ243-76

250

236

03ПГВУ243-76

300

268

04ПГВУ243-76

350

298

05ПГВУ243-76

400

317

06ПГВУ243-76

450

357

07ПГВУ243-76

500

388

08ПГВУ243-76

600

447

±28 ±24 ±28 ±26 ±22 ±26

09ПГВУ243-76

700

487

10ПГВУ243-76

800

558

11ПГВУ243-76

900

616

12ПГВУ243-76

1000

677

13ПГВУ243-76

1100

733

14ПГВУ243-76

1200

794

15ПГВУ243-76

1300

851

16ПГВУ243-76

1400

909

17ПГВУ243-76

1600

1031

18ПГВУ243-76

1800

1142

19ПГВУ243-76

2000

1262

20ПГВУ243-76

2200

1382

21ПГВУ243-76

2400

1496

22ПГВУ243-76

2800

1743

±36 ±30 ±36 ±34 ±28 ±34

23ПГВУ243-76

3200

1957

24ПГВУ243-76

3400

2082

25ПГВУ243-76

3600

2209

26ПГВУ243-76

3800

2319

27ПГВУ243-76

3950

2392

28ПГВУ243-76

4000

2434

29ПГВУ243-76

4200

2553

30ПГВУ243-76

4400

2661

31ПГВУ243-76

4500

2735

32ПГВУ243-76

4600

2802

33ПГВУ243-76

4800

2901

34ПГВУ243-76

5000

3003

35ПГВУ243-76

5200

3124

36ПГВУ243-76

5400

3298

37ПГВУ243-76

5600

3361

38ПГВУ243-76

5800

3475

39ПГВУ243-76

6000

3593



   Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении изделий на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89. Для изготовления устройств применяемых на газопроводах уходящих газов котлов работающих на высокосернистом топливе - применяются стали 10ХНШ-12 или 10ХСНД-12 по ГОСТ I92BT-89. Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия.    В зависимости от назначения и исполнения устройства, при изготовлении компенсаторов могут быть использованы следующие материалы: для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп); для листов - СтЗспб по ГОСТ 14637-89; для профильного проката (уголков) - по ГОСТ 535-88.
