ПГВУ 245-86

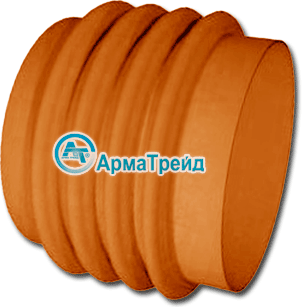

ПГВУ 245   Линзовый компенсатор ПГВУ 245-86 оснащен четырьмя линзами и сконструирован для трубопроводов круглого сечения. Устройство предназначено для компенсации температурных изменений газопроводов и воздухопроводов. Конструкция рассчитана на работу в осевом направлении, однако для напора не более 1500 мм в. ст. они могут применяться и в шарнирных схемах, как угловые. Угол поворота шарнирных компенсаторов просчитывается по специальной формуле, указанной в технических условиях. Наибольшая компенсирующая способность четырехлинзового компенсатора составляет 72мм при работе линзы только на сжатие без предварительной холодной растяжки (если же компенсатор при монтаже, предварительно растянуть на ту же величину, то общая компенсирующая способность соответственно удвоится до 144 мм).
   Компенсаторы успешно эксплуатируются и пользуются стабильным спросом в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования, а также пыле- газо- воздуховодов и систем вентиляции. При разработке типов исполнения устройства, были учтены рекомендации и требования различных эксплуатирующих организаций.
   Хорошо продуманная конструкция, отработанные методы производства, и тщательно подобранные материалы используемые при изготовлении, позволили свести количество элементов изделия и производственных операций к минимуму, что в свою очередь увеличило надежность и снизило стоимость производства. Кроме того проведена работа по усовершенствованию конструкции, с целью сокращения металлоемкости и повышения компенсирующей способности изделий. В результате проделанной работы, изделия получили следующие преимущества: цена на компенсатор ПГВУ 245 остается невысокой и обеспечивает его конкурентоспособность; различные типы исполнения позволяют применять их практически на всех типах газовоздуховодов; изделие не требует обслуживания.

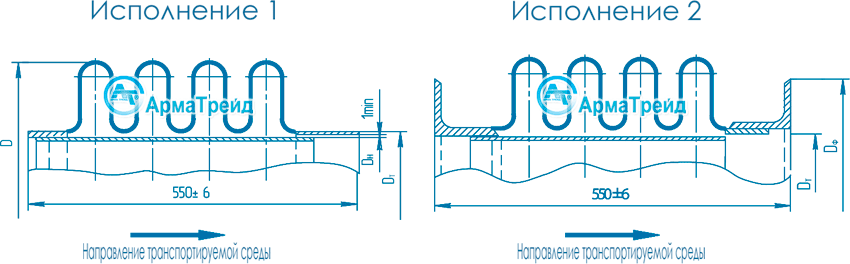

Компенсатор четырехлинзовый ПГВУ 245-86

Обозначение

компенсаторов

Размеры, мм

Компенсирующая
способность, мм

Жесткость линз
компенсатора, кгс/мм

Масса, кг

Четырехлинзовые

Четырех-линзовые

Dу

D

Dф

исп. 1*

исп. 2*

06ПГВУ-245-86

450*

644

478

480

-











±72











27

44



07ПГВУ-245-86

500*

696

530

542

-

30

48



08ПГВУ-245-86

600*

795

630

642

-

35

57



09ПГВУ-245-86

700

886

720

732

-

39

65



10ПГВУ-245-86

800

986

820

832

-

44

74



11ПГВУ-245-86

900

1086

920

932

-

49

82



12ПГВУ-245-86

1000

1186

1020

1032

-

54

91



13ПГВУ-245-86

1100

1286

1120

1132

1248

59

102

133

14ПГВУ-245-86

1200

1386

1220

1232

1348

64

111

145

15ПГВУ-245-86

1300

1486

1320

1332

1448

69

120

156

16ПГВУ-245-86

1400

1586

1420

1432

1548

74

129

168

17ПГВУ-245-86

1600

1786

1620

1632

1748























±76























84

146

191

18ПГВУ-245-86

1800

1986

1820

1832

1948

94

165

214

19ПГВУ-245-86

2000

2186

2020

2032

2148

104

182

238

20ПГВУ-245-86

2200

2386

2220

2232

2348

114

200

261

21ПГВУ-245-86

2400

2586

2420

2432

2548

123

218

284

22ПГВУ-245-86

2800

2986

2820

2832

2948

143

254

330

23ПГВУ-245-86

3200

3386

3220

3232

3348

163

290

377

24ПГВУ-245-86

3400

3586

3420

3432

3548

173

308

400

25ПГВУ-245-86

3600

3786

3620

3632

3748

183

325

423

26ПГВУ-245-86

3800

3986

3820

3832

3948

193

343

446

27ПГВУ-245-86

3950

4136

3970

3982

4098

200

357

464

28ПГВУ-245-86

4000

4186

4020

4032

4148

203

361

470

29ПГВУ-245-86

4200

4386

4220

4232

4348

213

379

493

30ПГВУ-245-86

4400

4586

4420

4432

4548

223

398

517

31ПГВУ-245-86

4500

4686

4520

4532

4648

228

406

528

32ПГВУ-245-86

4600

4786

4620

4632

4748

333

415

540

33ПГВУ-245-86

4800

4986

4820

4832

4948

243

433

563

34ПГВУ-245-86

5000

5186

5020

5032

5148

253

451

586

35ПГВУ-245-86

5200

5386

5220

5232

5348

263

469

609

36ПГВУ-245-86

5400

5586

5420

5432

5548

272

487

632

37ПГВУ-245-86

5600

5786

5620

5632

5748

282

505

655

38ПГВУ-245-86

5800

5986

5820

5832

5948

292

523

679

39ПГВУ-245-86

6000

6186

6020

6032

6148

302

540

701

* исполнение 1 - без фланца, с патрубками под приварку.
* исполнение 2 - с фланцем из равнобоких уголков. У ПГВУ 245, второе исполнение предусмотрено только для диаметров не менее 1100мм.
* ВНИМАНИЕ! Размеры даны условно, в процессе модернизации размеры могут меняться!


   Различные требования к свойствам изделия предъявляются в соответствии с климатическими особенностями в которых ведется строительство трубопровода и предполагается его эксплуатация. В зависимости от назначения, при изготовлении компенсатора используются следующие материалы:
для линз - сталь 10 по ГОСТ 16523-89 (допускается замена на стали: 08, 15 и 08кп);
для листов - СтЗспб по ГОСТ 14637-89;
для профильного проката (уголков) - по ГОСТ 535-88.
   Для элементов компенсатора может применяться сталь 20K-II по ГОСТ 5520-77. При установке изделий в районах с температурой ниже минус 40С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89. При изготовлении компенсаторов на газопроводы уходящих газов котлов работающих на твердых топливах с высокоабразивной золой применяются стали 16ГС-7 или 14ХГС по ГОСТ 19281-89. Для изготовления устройств применяемых на газопроводах уходящих газов котлов работающих на высокосернистом топливе - применяется стали 10ХСНД-12 по ГОСТ I92BT-89 или ее аналоги. Условия установки и эксплуатации компенсаторов требующих замены используемых материалов, в зависимости от температуры и агрессивности проводимой и окружающей среды, согласовываются с заказчиком дополнительно и отражаются в условном обозначении изделия. Сборка элементов изделия может производиться ручной дуговой сваркой (РДС), а также автоматическая или полуавтоматическая сварка в углекислом газе.
