Компенсаторы / Компенсатор линзовый / ПГВУ

ПГВУ 247

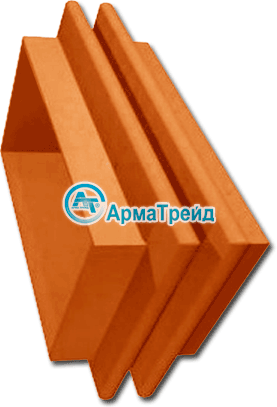

ПГВУ 247   Линзовый прямоугольный компенсатор ПГВУ 247 предназначен для компенсации температурных удлинений прямоугольных газовоздуховодов тепловых электростанций и устанавливается на трактах малоагрессивных сред с избыточным давлением до 0,02 МПа (2000 мм.в.ст.) и температурой от минус 10 до плюс 425С. Предусмотрены два исполнения компенсатора: исполнение 1 - без фланца; исполнение 2-е фланцем из равнобоких уголков.

   Применение устройства позволяет устранить вибрации, деформации и смещения конструкций газо-воздухопроводов, возникающих в результате изменения давления, температуры и других факторов. Предотвращает нежелательные изменения, вызванные влиянием внешней среды или работой самой системы. В следствии чего, в значительной степени увеличивается срок эксплуатации трубопровода. Благодаря вышеперечисленным свойствам, прямоугольные линзовые компенсаторы нашли свое применение: в жилищно-коммунальном хозяйстве, строительстве, нефтегазовой, химической, металлургической, энергетической промышленности. Кроме того, применяются на предприятиях военно-промышленного и авиа - космического комплексах.

Компенсирующая способность двухлинзового компенсатора 20мм, без предварительной холодной растяжки. Если компенсатор при монтаже будет растянут на ту же величину, то компенсирующая способность удвоится до 40 мм.

В соответствии с предназначением компенсаторов, при их изготовлении применяются следующие типы материалов:
- для линз - сталь 10 по ГОСТ 1577-81 (Допускается замена на стали 08, 15 и 08кп);
- для остальных элементов компенсатора: Ст3сп5 по ГОСТ 14637-89 для листов, Ст3сп5 по ГОСТ 535-88 для профильного проката (уголков).
Для элементов компенсатора может применяться сталь 2СК II по ГОСТ 5520-77.
При установке изделий в районах с температурой ниже минус 50С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89.
При установке изделий на газопроводах уходящих газов котлов работающих на:
- твердых топливах с высокоабразивной золой применяется сталь 16ГС-7 или 14ХГС-7 по ГОСТ 19281-89;
- высокосернистом топливе применяется сталь 10ХНДП-12 или 10ХСНД-12 по ГОСТ 19281-89.
Условия установки компенсаторов требующие замены материала в зависимости от температуры и агрессивности среды должны оговариваться в условном обозначении компенсатора при его заказе.

   В целях совершенствования конструкции и рабочих характеристик изделия, конструкторская документация и унифицированные типовые чертежи на Компенсаторы линзовые прямоугольные для газовоздухопроводов, дорабатывалась с учетом предложений заводов-изготовителей, проектных организаций, а также с учетом переизданных государственных стандартов, технических условий и взаимосвязанной проектной документацией:
Сборник 1976г.: ПГВУ 247-76.
Сборник 1982г.: ПГВУ 247-82.
Сборник 1986г.: ПГВУ 247-86.
Сборник 1992г.: ПГВУ 247-92.
Сборник 1993г.: ПГВУ 247-93.

   Конструкторская документация ПГВУ 321-92 предусматривает разбивку негабаритных компенсаторов на транспортабельные блоки. При сборке элементов компенсаторов может применяться ручная дуговая сварка, а также сварка в углекислом газе.
   Прямоугольный линзовый компенсатор, благодаря различным типам используемых материалов и дополнительных элементов конструкции, может применяться для компенсации всех видов перемещений (осевых, сдвиговых, угловых) в паро-, газо,- воздухопроводах прямоугольного сечения. Кроме того компенсаторы могут быть изготовлены для более широких температурных диапазонов с применением современных футеровочных материалов, внутренних направляющих экранов и внешних защитных кожухов.

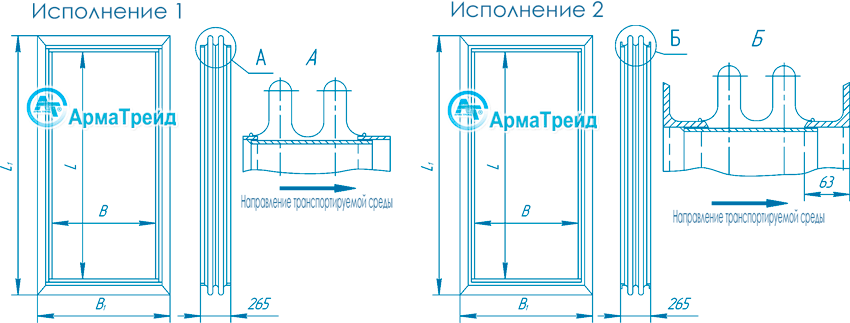

Компенсатор ПГВУ 247-86

Компенсатор ПГВУ 247-86

Обозначение компенсатора
с профилем линз

Размеры, мм

Жесткость линз компенсатора Ксж**, кН/мм (кгс/мм)

Компенсирующая способность, мм

Масса, кг

Одноволновым по ПГВУ 247-86

Двухволновым по ПГВУ 247-86

Проход условный, ВхL

B

B1

L

L1

Одноволновой

Двуxволновой

Исполнение 1

Исполнение 2

Исполнение 1

Исполнение 2

01 ПГВУ 247-86

50 ПГВУ 247-86

300×400

308

475

408

575

0,26(26)

± 20

19,9

32

19,4

32

02 ПГВУ 247-86

51 ПГВУ 247-86

300×500

508

675

0,30(30)

± 20

23,2

36

22,6

36

03 ПГВУ 247-86

52 ПГВУ 247-86

300×600

608

775

0,34(34)

± 20

25,4

41

24,6

41

04 ПГВУ 247-86

53 ПГВУ 247-86

400×500

408

575

508

675

0,34(34)

± 20

25,4

41

24,6

41

05 ПГВУ 247-86

54 ПГВУ 247-86

400×600

608

775

0,37(37)

± 20

28,2

45

27,3

45

06 ПГВУ 247-86

55 ПГВУ 247-86

400×800

808

975

0,45(45)

± 20

33,7

53

32,8

53

07 ПГВУ 247-86

56 ПГВУ 247-86

500×600

508

675

608

775

0,40(40)

± 20

31,0

49

30,0

49

08 ПГВУ 247-86

57 ПГВУ 247-86

500×800

508

675

808

975

0,48(48)

± 20

36,4

57

35,3

57

09 ПГВУ 247-86

58 ПГВУ 247-86

500×1000

1008

1175

0,55(55)

± 20

41,9

68

40,9

68

10 ПГВУ 247-86

59 ПГВУ 247-86

600×800

608

775

808

975

0,52(52)

± 20

39,3

61

38,3

61

11 ПГВУ 247-86

60 ПГВУ 247-86

600×1000

1008

1175

0,59(59)

± 20

44,8

72

43,8

72

12 ПГВУ 247-86

61 ПГВУ 247-86

600×1200

1208

1375

0,66(66)

± 20

50,0

79

48,6

79

13 ПГВУ 247-86

62 ПГВУ 247-86

800×1000

808

975

1008

1175

0,66(66)

± 20

50,0

79

48,6

79

14 ПГВУ 247-86

63 ПГВУ 247-86

800×1200

1208

1375

0,74(74)

± 20

55,5

86

54,5

86

15 ПГВУ 247-86

64 ПГВУ 247-86

800×1600

1608

1775

0,88(88)

± 20

66,6

103

64,8

103

16 ПГВУ 247-86

65 ПГВУ 247-86

1000×1200

1008

1175

1208

1375

0,80(80)

± 20

61,1

95

58,2

95

17 ПГВУ 247-86

66 ПГВУ 247-86

1050×1350

1058

1225

1358

1525

0,88(88)

± 20

66,6

103

64,8

103

18 ПГВУ 247-86

67 ПГВУ 247-86

1000×1600

1008

1175

1608

1775

0,95(95)

± 20

72,1

111

70,0

111

19 ПГВУ 247-86

68 ПГВУ 247-86

1000×2000

2008

2175

1,01(110)

± 20

83,1

128

81,0

128

20 ПГВУ 247-86

69 ПГВУ 247-86

1200×1600

1208

1375

1608

1775

1,00(100)

± 20

76,6

120

73,8

120

21 ПГВУ 247-86

70 ПГВУ 247-86

1200×2000

2008

2175

1,20(120)

± 20

-

137

-

138

22 ПГВУ 247-86

71 ПГВУ 247-86

1200×2400

2408

2575

1,32(132)

± 20

-

154

-

155

23 ПГВУ 247-86

72 ПГВУ 247-86

1500×2750

1508

1675

2758

2925

1,50(150)

± 20

-

181

-

182

24 ПГВУ 247-86

73 ПГВУ 247-86

1600×2000

1608

1775

2008

2175

1,32(132)

± 20

-

154

-

155

25 ПГВУ 247-86

74 ПГВУ 247-86

1600×2400

2408

2575

1,46(146)

± 20

-

170

-

171

26 ПГВУ 247-86

75 ПГВУ 247-86

1600×3200

3208

3375

1,75(175)

± 20

-

204

-

205

27 ПГВУ 247-86

76 ПГВУ 247-86

2000×2400

2008

2175

2408

2575

1,60(160)

± 20

-

187

-

188

28 ПГВУ 247-86

77 ПГВУ 247-86

2000×3200

3208

3375

1,90(190)

± 20

-

220

-

221

29 ПГВУ 247-86

78 ПГВУ 247-86

2000×4000

4008

4175

2,10(210)

± 20

-

256

-

257

30 ПГВУ 247-86

79 ПГВУ 247-86

2400×3200

2408

2575

3208

3375

2,05(205)

± 20

-

238

-

239

31 ПГВУ 247-86

80 ПГВУ 247-86

2400×4000

2408

2575

4008

4175

2,30(230)

± 20

-

270

-

271

32 ПГВУ 247-86

81 ПГВУ 247-86

2500x4300

2508

2675

4308

4475

2,50(250)

± 20

-

287

-

288

33 ПГВУ 247-86

82 ПГВУ 247-86

2500x5000

2508

2675

5008

5175

2,70(270)

± 20

-

317

-

319

34 ПГВУ 247-86

83 ПГВУ 247-86

2500x5500

2508

2675

5508

5675

2,90(290)

± 20

-

337

-

339

35 ПГВУ 247-86

84 ПГВУ 247-86

2500x6800

2508

2675

6808

6975

3,40(340)

± 20

-

391

-

393

36 ПГВУ 247-86

85 ПГВУ 247-86

2500x7500

2508

2675

7508

7675

3,65(365)

± 20

-

421

-

423

37 ПГВУ 247-86

86 ПГВУ 247-86

2700x6000

2708

2875

6008

6175

3,20(320)

± 20

-

367

-

369

38 ПГВУ 247-86

87 ПГВУ 247-86

2800x4000

2808

2975

4008

4175

2,50(250)

± 20

-

287

-

289

39 ПГВУ 247-86

88 ПГВУ 247-86

3000x4300

3008

3175

4308

4475

2,65(265)

± 20

-

308

-

310

40 ПГВУ 247-86

89 ПГВУ 247-86

3000x6000

3008

3175

6008

6175

3,25(325)

± 20

-

380

-

382

41 ПГВУ 247-86

90 ПГВУ 247-86

3500x7000

3508

3675

7008

7175

3,80(380)

± 20

-

443

-

445

42 ПГВУ 247-86

91 ПГВУ 247-86

4000x7000

4008

4175

7008

7175

4,00(400)

± 20

-

464

-

466

43 ПГВУ 247-86

92 ПГВУ 247-86

4000x10000

4008

4175

10008

10175

5,00(500)

± 20

-

588

-

590

44 ПГВУ 247-86

93 ПГВУ 247-86

4600x9800

4608

4775

9808

9975

5,20(520)

± 20

-

606

-

608

45 ПГВУ 247-86

94 ПГВУ 247-86

5000x5000

5008

5175

5008

5175

3,65(365)

± 20

-

421

-

423

46 ПГВУ 247-86

95 ПГВУ 247-86

5000x7500

5008

5175

7508

7675

4,55(455)

± 20

-

526

-

528

47 ПГВУ 247-86

96 ПГВУ 247-86

5000x10000

5008

5175

10008

10175

5,55(555)

± 20

-

631

-

533

48 ПГВУ 247-86

97 ПГВУ 247-86

7500x10000

7508

7675

10008

10175

6,40(640)

± 20

-

741

-

742

49 ПГВУ 247-86

98 ПГВУ 247-86

7850x8000

7858

8025

8008

8175

5,20(520)

± 20

-

668

-

670

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!
