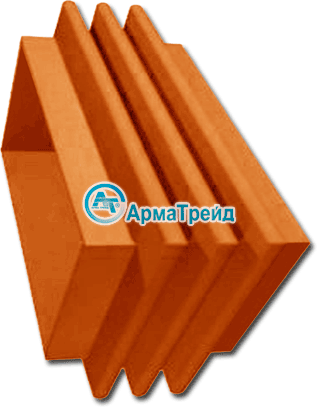

Линзовый прямоугольный компенсатор ПГВУ 248
предназначен для компенсации температурных
удлинений прямоугольных газовоздуховодов
тепловых электростанций и устанавливается на
трактах малоагрессивных сред с избыточным
давлением до 0,02 МПа (2000 мм.в.ст.) и
температурой от минус 10 до плюс 425С.

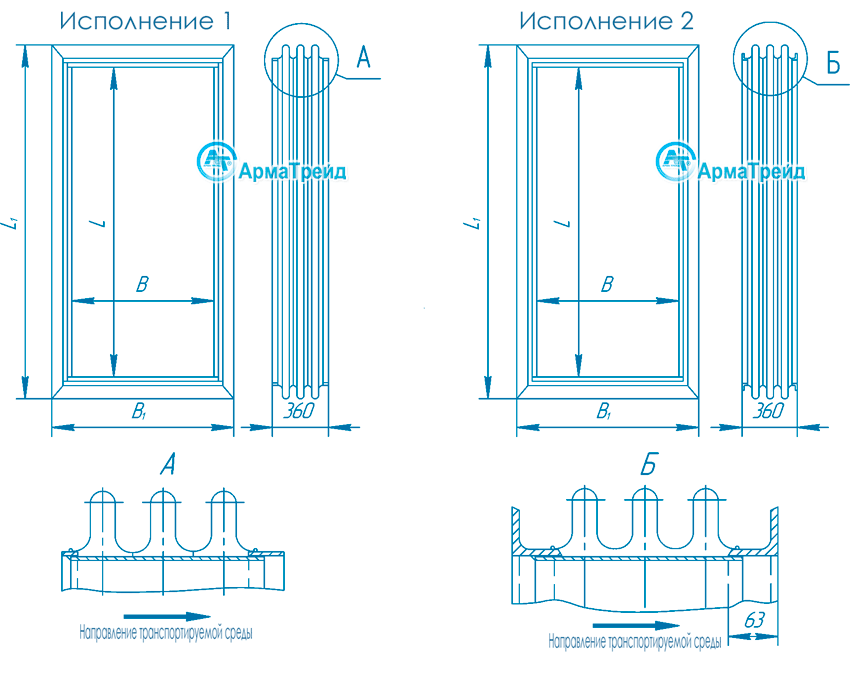

Предусмотрены два исполнения компенсатора:
исполнение 1 - без фланца; исполнение 2-е
фланцем из равнобоких уголков.
Применение устройства позволяет устранить вибрации, деформации и
смещения конструкций газо-воздухопроводов,
возникающих в результате изменения давления,
температуры и других факторов. Предотвращает
нежелательные изменения, вызванные влиянием
внешней среды или работой самой системы. В
следствии чего, в значительной степени
увеличивается срок эксплуатации
трубопровода. Благодаря вышеперечисленным
свойствам, прямоугольные линзовые
компенсаторы нашли свое применение: в
жилищно-коммунальном хозяйстве,
строительстве, нефтегазовой, химической,
металлургической, энергетической
промышленности. Кроме того, применяются на
предприятиях военно-промышленного и авиа -
космического комплексах.
Компенсирующая
способность трехлинзового компенсатора 30мм, без предварительной
холодной растяжки. Если компенсатор при
монтаже будет растянут на ту же величину, то
компенсирующая способность удвоится до 60 мм.
В соответствии с предназначением
компенсаторов, при их изготовлении
применяются следующие типы материалов:
- для линз - сталь 10 по ГОСТ 1577-81
(Допускается замена на стали 08, 15 и 08кп);
- для остальных элементов компенсатора:
Ст3сп5 по ГОСТ 14637-89 для листов, Ст3сп5
по ГОСТ 535-88 для профильного проката
(уголков).
Для элементов компенсатора может применяться
сталь 2СК II по ГОСТ 5520-77.
При установке изделий в районах с
температурой ниже минус 50С применяется
сталь 09Г2С категории 12 по ГОСТ 19281-89.
При установке изделий на газопроводах
уходящих газов котлов работающих на:
- твердых топливах с высокоабразивной золой
применяется сталь 16ГС-7 или 14ХГС-7 по ГОСТ
19281-89;
- высокосернистом топливе применяется сталь
10ХНДП-12 или 10ХСНД-12 по ГОСТ 19281-89.
Условия установки компенсаторов требующие
замены материала в зависимости от
температуры и агрессивности среды должны
оговариваться в условном обозначении
компенсатора при его заказе.
В целях совершенствования конструкции и рабочих характеристик
изделия, конструкторская документация и
унифицированные типовые чертежи на
Компенсаторы линзовые прямоугольные для
газовоздухопроводов, дорабатывалась с учетом
предложений заводов-изготовителей, проектных
организаций, а также с учетом переизданных
государственных стандартов, технических
условий и взаимосвязанной проектной
документацией:
Сборник 1976г.: ПГВУ 248-76.
Сборник 1982г.: ПГВУ 248-82.
Сборник 1986г.: ПГВУ 248-86.
Сборник 1992г.: ПГВУ 248-92.
Сборник 1993г.: ПГВУ 248-93.
Конструкторская документация ПГВУ 321-92 предусматривает разбивку
негабаритных компенсаторов на
транспортабельные блоки. При сборке
элементов компенсаторов может применяться
ручная дуговая сварка, а также сварка в
углекислом газе.
Прямоугольный линзовый компенсатор, благодаря различным типам
используемых материалов и дополнительных
элементов конструкции, может применяться для
компенсации всех видов перемещений (осевых,
сдвиговых, угловых) в паро-, газо,-
воздухопроводах прямоугольного сечения.
Кроме того компенсаторы могут быть
изготовлены для более широких температурных
диапазонов с применением современных
футеровочных материалов, внутренних
направляющих экранов и внешних защитных
кожухов. |
|
|
|
Компенсатор
ПГВУ 248-86 |
|
|
|
Обозначение компенсатора
с профилем линз |
Размеры, мм |
Жесткость линз
компенсатора Ксж**, кН/мм
(кгс/мм) |
Компенсирующая
способность, мм |
Масса, кг |
|
Проход условный, ВхL |
B |
B1 |
L |
L1 |
Одноволновой |
Двуxволновой |
|
Одноволновым по ПГВУ
248-86 |
Двухволновым по ПГВУ
248-86 |
Исполнение 1 |
Исполнение 2 |
Исполнение 1 |
Исполнение 2 |
|
01 ПГВУ 248-86 |
50 ПГВУ 248-86 |
300х400 |
308 |
475 |
408 |
575 |
0,26(26) |
± 30 |
28 |
41 |
27 |
41 |
|
02 ПГВУ 248-86 |
51 ПГВУ 248-86 |
300х500 |
508 |
675 |
0,30(30) |
± 30 |
32 |
47 |
31 |
47 |
|
03 ПГВУ 248-86 |
52 ПГВУ 248-86 |
300х600 |
608 |
775 |
0,34(34) |
± 30 |
35 |
52 |
34 |
52 |
|
04 ПГВУ 248-86 |
53 ПГВУ 248-86 |
400х500 |
408 |
575 |
508 |
675 |
0,34(34) |
± 30 |
35 |
52 |
34 |
52 |
|
05 ПГВУ 248-86 |
54 ПГВУ 248-86 |
400х600 |
608 |
775 |
0,37(37) |
± 30 |
39 |
58 |
38 |
58 |
|
06 ПГВУ 248-86 |
55 ПГВУ 248-86 |
400х800 |
808 |
975 |
0,45(45) |
± 30 |
46 |
68 |
45 |
68 |
|
07 ПГВУ 248-86 |
56 ПГВУ 248-86 |
500х600 |
508 |
675 |
608 |
775 |
0,40(40) |
± 30 |
43 |
63 |
42 |
63 |
|
08 ПГВУ 248-86 |
57 ПГВУ 248-86 |
500х800 |
808 |
975 |
0,48(48) |
± 30 |
50 |
74 |
49 |
74 |
|
09 ПГВУ 248-86 |
58 ПГВУ 248-86 |
500х1000 |
1008 |
1175 |
0,55(55) |
± 30 |
58 |
87 |
56 |
87 |
|
10 ПГВУ 248-86 |
59 ПГВУ 248-86 |
600х800 |
608 |
775 |
808 |
975 |
0,52(52) |
± 30 |
54 |
79 |
52 |
79 |
|
11 ПГВУ 248-86 |
60 ПГВУ 248-86 |
600х1000 |
1058 |
1175 |
0,59(59) |
± 30 |
62 |
92 |
60 |
92 |
|
12 ПГВУ 248-86 |
61 ПГВУ 248-86 |
600х1200 |
1208 |
1375 |
0,66(66) |
± 30 |
69 |
102 |
67 |
102 |
|
13 ПГВУ 248-86 |
62 ПГВУ 248-86 |
800х1000 |
808 |
975 |
1008 |
1175 |
0,66(66) |
± 30 |
69 |
102 |
67 |
102 |
|
14 ПГВУ 248-86 |
63 ПГВУ 248-86 |
800х1200 |
1208 |
1375 |
0,74(74) |
± 30 |
76 |
111 |
74 |
111 |
|
15 ПГВУ 248-86 |
64 ПГВУ 248-86 |
800х1600 |
1608 |
1775 |
0,88(88) |
± 30 |
91 |
133 |
89 |
133 |
|
16 ПГВУ 248-86 |
65 ПГВУ 248-86 |
1000х1200 |
1008 |
1175 |
1208 |
1375 |
0,80(80) |
± 30 |
84 |
122 |
81 |
122 |
|
17 ПГВУ 248-86 |
66 ПГВУ 248-86 |
1050х1350 |
1058 |
1225 |
1358 |
1525 |
0,88(88) |
± 30 |
91 |
133 |
89 |
133 |
|
18 ПГВУ 248-86 |
67 ПГВУ 248-86 |
1000х1600 |
1008 |
1175 |
1608 |
1775 |
0,95(95) |
± 30 |
99 |
143 |
96 |
143 |
|
19 ПГВУ 248-86 |
68 ПГВУ 248-86 |
1000х2000 |
2008 |
2175 |
1,01(110) |
± 30 |
114 |
165 |
110 |
165 |
|
20 ПГВУ 248-86 |
69 ПГВУ 248-86 |
1200х1600 |
1208 |
1375 |
1608 |
1775 |
1,00(100) |
± 30 |
106 |
154 |
103 |
154 |
|
21 ПГВУ 248-86 |
70 ПГВУ 248-86 |
1200х2000 |
2008 |
2175 |
1,20(120) |
± 30 |
- |
175 |
- |
176 |
|
22 ПГВУ 248-86 |
71 ПГВУ 248-86 |
1200х2400 |
2408 |
2575 |
1,32(132) |
± 30 |
- |
197 |
- |
198 |
|
23 ПГВУ 248-86 |
72 ПГВУ 248-86 |
1500х2750 |
1508 |
1675 |
2758 |
2925 |
1,50(150) |
± 30 |
- |
232 |
- |
233 |
|
24 ПГВУ 248-86 |
73 ПГВУ 248-86 |
1600х2000 |
1608 |
1775 |
2008 |
2175 |
1,32(132) |
± 30 |
- |
197 |
- |
198 |
|
25 ПГВУ 248-86 |
74 ПГВУ 248-86 |
1600х2400 |
2408 |
2575 |
1,46(146) |
± 30 |
- |
219 |
- |
220 |
|
26 ПГВУ 248-86 |
75 ПГВУ 248-86 |
1600х3200 |
3208 |
3375 |
1,75(175) |
± 30 |
- |
262 |
- |
263 |
|
27 ПГВУ 248-86 |
76 ПГВУ 248-86 |
2000x2400 |
2008 |
2175 |
2408 |
2575 |
1,60(160) |
± 30 |
- |
240 |
- |
241 |
|
28 ПГВУ 248-86 |
77 ПГВУ 248-86 |
2000x3200 |
3208 |
3375 |
1,90(190) |
± 30 |
- |
283 |
- |
284 |
|
29 ПГВУ 248-86 |
78 ПГВУ 248-86 |
2000x4000 |
4008 |
4175 |
2,10(210) |
± 30 |
- |
326 |
- |
327 |
|
30 ПГВУ 248-86 |
79 ПГВУ 248-86 |
2400x3200 |
2408 |
2575 |
3208 |
3375 |
2,05(205) |
± 30 |
- |
307 |
- |
308 |
|
31 ПГВУ 248-86 |
80 ПГВУ 248-86 |
2400x4000 |
4008 |
4175 |
2,30(230) |
± 30 |
- |
347 |
- |
348 |
|
32 ПГВУ 248-86 |
81 ПГВУ 248-86 |
2500x4300 |
2578 |
2675 |
4308 |
4475 |
2,50(250) |
± 30 |
- |
369 |
- |
370 |
|
33 ПГВУ 248-86 |
82 ПГВУ 248-86 |
2500x5000 |
5008 |
5175 |
2,70(270) |
± 30 |
- |
407 |
- |
408 |
|
34 ПГВУ 248-86 |
83 ПГВУ 248-86 |
2500x5500 |
5508 |
5675 |
2,90(290) |
± 30 |
- |
434 |
- |
435 |
|
35 ПГВУ 248-86 |
84 ПГВУ 248-86 |
2500x6800 |
6808 |
6975 |
3,40(340) |
± 30 |
- |
503 |
- |
505 |
|
36 ПГВУ 248-86 |
85 ПГВУ 248-86 |
2500x7500 |
7508 |
7675 |
3,65(365) |
± 30 |
- |
541 |
- |
543 |
|
37 ПГВУ 248-86 |
86 ПГВУ 248-86 |
2700x6000 |
2708 |
2875 |
6008 |
6175 |
3,20(320) |
± 30 |
- |
471 |
- |
473 |
|
38 ПГВУ 248-86 |
87 ПГВУ 248-86 |
2800x4000 |
2808 |
2975 |
4008 |
4175 |
2,50(250) |
± 30 |
- |
369 |
- |
370 |
|
39 ПГВУ 248-86 |
88 ПГВУ 248-86 |
3000x4300 |
3008 |
3175 |
4308 |
4475 |
2,65(265) |
± 30 |
- |
396 |
- |
397 |
|
40 ПГВУ 248-86 |
89 ПГВУ 248-86 |
3000x6000 |
6008 |
6175 |
3,25(325) |
± 30 |
- |
488 |
- |
490 |
|
41 ПГВУ 248-86 |
90 ПГВУ 248-86 |
3500x7000 |
3508 |
3675 |
7008 |
7175 |
3,80(380) |
± 30 |
- |
568 |
- |
570 |
|
42 ПГВУ 248-86 |
91 ПГВУ 248-86 |
4000x7000 |
4008 |
4175 |
7008 |
7175 |
4,00(400) |
± 30 |
- |
595 |
- |
597 |
|
43 ПГВУ 248-86 |
92 ПГВУ 248-86 |
4000x10000 |
10008 |
10175 |
5,00(500) |
± 30 |
- |
756 |
- |
758 |
|
44 ПГВУ 248-86 |
93 ПГВУ 248-86 |
4600x9800 |
4608 |
4775 |
9808 |
9975 |
5,20(520) |
± 30 |
- |
777 |
- |
780 |
|
45 ПГВУ 248-86 |
94 ПГВУ 248-86 |
5000x5000 |
5008 |
5175 |
5008 |
5175 |
3,65(365) |
± 30 |
- |
541 |
- |
544 |
|
46 ПГВУ 248-86 |
95 ПГВУ 248-86 |
5000x7500 |
5008 |
5175 |
7508 |
7675 |
4,55(455) |
± 30 |
- |
675 |
- |
678 |
|
47 ПГВУ 248-86 |
96 ПГВУ 248-86 |
5000x10000 |
5008 |
5175 |
10008 |
10175 |
5,55(555) |
± 30 |
- |
810 |
- |
813 |
|
48 ПГВУ 248-86 |
97 ПГВУ 248-86 |
7500x10000 |
7508 |
7675 |
10008 |
10175 |
6,40(640) |
± 30 |
- |
927 |
- |
930 |
|
49 ПГВУ 248-86 |
98 ПГВУ 248-86 |
7850x8000 |
7858 |
8025 |
8008 |
8175 |
5,20(520) |
± 30 |
- |
858 |
- |
860 |
|
|
* ВНИМАНИЕ! Монтажная длина указана
условно, в процессе модернизации
размеры могут меняться! |
|
|
