ПГВУ 249

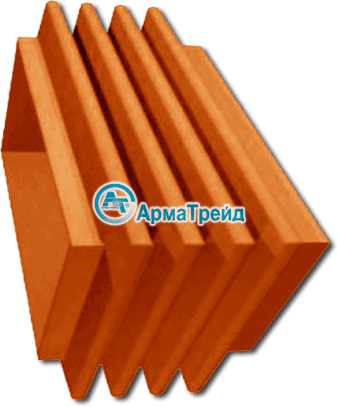

ПГВУ 249   Линзовый прямоугольный компенсатор ПГВУ 249 предназначен для компенсации температурных удлинений прямоугольных газовоздуховодов тепловых электростанций и устанавливается на трактах малоагрессивных сред с избыточным давлением до 0,02 МПа (2000 мм.в.ст.) и температурой от минус 10 до плюс 425С. Предусмотрены два исполнения компенсатора: исполнение 1 - без фланца; исполнение 2-е фланцем из равнобоких уголков.

   Применение устройства позволяет устранить вибрации, деформации и смещения конструкций газо-воздухопроводов, возникающих в результате изменения давления, температуры и других факторов. Предотвращает нежелательные изменения, вызванные влиянием внешней среды или работой самой системы. В следствии чего, в значительной степени увеличивается срок эксплуатации трубопровода. Благодаря вышеперечисленным свойствам, прямоугольные линзовые компенсаторы нашли свое применение: в жилищно-коммунальном хозяйстве, строительстве, нефтегазовой, химической, металлургической, энергетической промышленности. Кроме того, применяются на предприятиях военно-промышленного и авиа - космического комплексах.

Компенсирующая способность четырехлинзового компенсатора 40мм, без предварительной холодной растяжки. Если компенсатор при монтаже будет растянут на ту же величину, то компенсирующая способность удвоится до 80 мм.

В соответствии с предназначением компенсаторов, при их изготовлении применяются следующие типы материалов:
- для линз - сталь 10 по ГОСТ 1577-81 (Допускается замена на стали 08, 15 и 08кп);
- для остальных элементов компенсатора: Ст3сп5 по ГОСТ 14637-89 для листов, Ст3сп5 по ГОСТ 535-88 для профильного проката (уголков).
Для элементов компенсатора может применяться сталь 2СК II по ГОСТ 5520-77.
При установке изделий в районах с температурой ниже минус 50С применяется сталь 09Г2С категории 12 по ГОСТ 19281-89.
При установке изделий на газопроводах уходящих газов котлов работающих на:
- твердых топливах с высокоабразивной золой применяется сталь 16ГС-7 или 14ХГС-7 по ГОСТ 19281-89;
- высокосернистом топливе применяется сталь 10ХНДП-12 или 10ХСНД-12 по ГОСТ 19281-89.
Условия установки компенсаторов требующие замены материала в зависимости от температуры и агрессивности среды должны оговариваться в условном обозначении компенсатора при его заказе.

   В целях совершенствования конструкции и рабочих характеристик изделия, конструкторская документация и унифицированные типовые чертежи на Компенсаторы линзовые прямоугольные для газовоздухопроводов, дорабатывалась с учетом предложений заводов-изготовителей, проектных организаций, а также с учетом переизданных государственных стандартов, технических условий и взаимосвязанной проектной документацией:
Сборник 1976г.: ПГВУ 249-76.
Сборник 1982г.: ПГВУ 249-82.
Сборник 1986г.: ПГВУ 249-86.
Сборник 1992г.: ПГВУ 249-92.
Сборник 1993г.: ПГВУ 249-93.

   Конструкторская документация ПГВУ 321-92 предусматривает разбивку негабаритных компенсаторов на транспортабельные блоки. При сборке элементов компенсаторов может применяться ручная дуговая сварка, а также сварка в углекислом газе.
   Прямоугольный линзовый компенсатор, благодаря различным типам используемых материалов и дополнительных элементов конструкции, может применяться для компенсации всех видов перемещений (осевых, сдвиговых, угловых) в паро-, газо,- воздухопроводах прямоугольного сечения. Кроме того компенсаторы могут быть изготовлены для более широких температурных диапазонов с применением современных футеровочных материалов, внутренних направляющих экранов и внешних защитных кожухов.

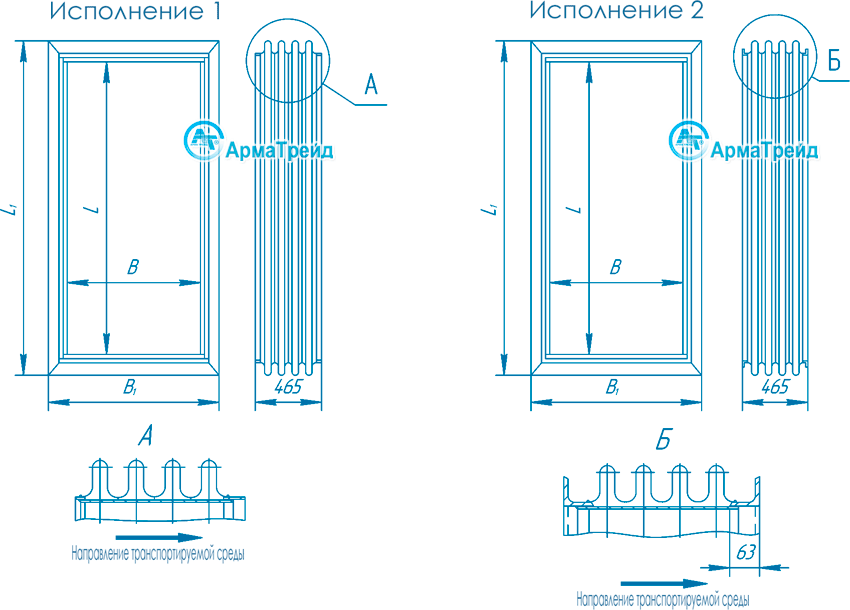

Компенсатор ПГВУ 249-86


Компенсатор ПГВУ 249-86


Обозначение компенсатора
с профилем линз

Размеры, мм

Жесткость линз компенсатора Ксж**,
 кН/мм (кгс/мм)

Компенсирующая способность, мм

Масса, кг
Профиль линзы

Одноволновой

Двуxволновой

Одноволновым по ПГВУ 249-86

Двухволновым по ПГВУ 249-86

Проход условный, ВхL

B

B1

L

L1

Исполнение 1

Исполнение 2

Исполнение 1

Исполнение 2

01 ПГВУ 249-86

50 ПГВУ 249-86

300х400

308

475

408

575

0,26(26)

± 40

35

50

35

47

02 ПГВУ 249-86

51 ПГВУ 249-86

300х500

508

675

0,30(30)

± 40

40

57

39

56

03 ПГВУ 249-86

52 ПГВУ 249-86

300х600

608

775

0,34(34)

± 40

45

63

44

62

04 ПГВУ 249-86

53 ПГВУ 249-86

400х500

408

575

508

675

0,34(34)

± 40

45

63

44

62

05 ПГВУ 249-86

54 ПГВУ 249-86

400х600

608

775

0,37(37)

± 40

51

70

49

68

06 ПГВУ 249-86

55 ПГВУ 249-86

400х800

808

975

0,45(45)

± 40

61

83

58

81

07 ПГВУ 249-86

56 ПГВУ 249-86

500х600

508

675

608

775

0,40(40)

± 40

56

76

54

75

08 ПГВУ 249-86

57 ПГВУ 249-86

500х800

808

975

0,48(48)

± 40

66

89

65

87

09 ПГВУ 249-86

58 ПГВУ 249-86

500х1000

1008

1175

0,55(55)

± 40

75

102

72

100

10 ПГВУ 249-86

59 ПГВУ 249-86

600х800

608

775

808

975

0,52(52)

± 40

71

96

69

94

11 ПГВУ 249-86

60 ПГВУ 249-86

600х1000

1058

1175

0,59(59)

± 40

80

109

77

105

12 ПГВУ 249-86

61 ПГВУ 249-86

600х1200

1208

1375

0,66(66)

± 40

90

122

88

119

13 ПГВУ 249-86

62 ПГВУ 249-86

800х1000

808

975

1008

1175

0,66(66)

± 40

90

122

88

119

14 ПГВУ 249-86

63 ПГВУ 249-86

800х1200

1208

1375

0,74(74)

± 40

101

134

95

131

15 ПГВУ 249-86

64 ПГВУ 249-86

800х1600

1608

1775

0,88(88)

± 40

119

161

113

157

16 ПГВУ 249-86

65 ПГВУ 249-86

1000х1200

1008

1175

1208

1375

0,80(80)

± 40

111

147

104

144

17 ПГВУ 249-86

66 ПГВУ 249-86

1050х1350

1058

1225

1358

1525

0,88(88)

± 40

119

161

113

157

18 ПГВУ 249-86

67 ПГВУ 249-86

1000х1600

1008

1175

1608

1775

0,95(95)

± 40

128

174

123

170

19 ПГВУ 249-86

68 ПГВУ 249-86

1000х2000

2008

2175

1,01(110)

± 40

148

200

140

195

20 ПГВУ 249-86

69 ПГВУ 249-86

1200х1600

1208

1375

1608

1775

1,00(100)

± 40

138

187

132

188

21 ПГВУ 249-86

70 ПГВУ 249-86

1200х2000

2008

2175

1,20(120)

± 40

-

212

-

208

22 ПГВУ 249-86

71 ПГВУ 249-86

1200х2400

2408

2575

1,32(132)

± 40

-

238

-

233

23 ПГВУ 249-86

72 ПГВУ 249-86

1500х2750

1508

1675

2758

2925

1,50(150)

± 40

-

280

-

275

24 ПГВУ 249-86

73 ПГВУ 249-86

1600х2000

1608

1775

2008

2175

1,32(132)

± 40

-

238

-

233

25 ПГВУ 249-86

74 ПГВУ 249-86

1600х2400

2408

2575

1,46(146)

± 40

-

265

-

259

26 ПГВУ 249-86

75 ПГВУ 249-86

1600х3200

3208

3375

1,75(175)

± 40

-

317

-

310

27 ПГВУ 249-86

76 ПГВУ 249-86

2000x2400

2008

2175

2408

2575

1,60(160)

± 40

-

291

-

285

28 ПГВУ 249-86

77 ПГВУ 249-86

2000x3200

3208

3375

1,90(190)

± 40

-

343

-

335

29 ПГВУ 249-86

78 ПГВУ 249-86

2000x4000

4008

4175

2,10(210)

± 40

-

395

-

386

30 ПГВУ 249-86

79 ПГВУ 249-86

2400x3200

2408

2575

3208

3375

2,05(205)

± 40

-

369

-

361

31 ПГВУ 249-86

80 ПГВУ 249-86

2400x4000

4008

4175

2,30(230)

± 40

-

420

-

412

32 ПГВУ 249-86

81 ПГВУ 249-86

2500x4300

2508

2675

4308

4475

2,50(250)

± 40

-

449

-

437

33 ПГВУ 249-86

82 ПГВУ 249-86

2500x5000

5008

5175

2,70(270)

± 40

-

492

-

482

34 ПГВУ 249-86

83 ПГВУ 249-86

2500x5500

5508

5675

2,90(290)

± 40

-

525

-

514

35 ПГВУ 249-86

84 ПГВУ 249-86

2500x6800

6808

6975

3,40(340)

± 40

-

609

-

597

36 ПГВУ 249-86

85 ПГВУ 249-86

2500x7500

7508

7675

3,65(365)

± 40

-

655

-

642

37 ПГВУ 249-86

86 ПГВУ 249-86

2700x6000

2708

2875

6008

6175

3,20(320)

± 40

-

571

-

558

38 ПГВУ 249-86

87 ПГВУ 249-86

2800x4000

2808

2975

4008

4175

2,50(250)

± 40

-

447

-

437

39 ПГВУ 249-86

88 ПГВУ 249-86

3000x4300

3008

3175

4308

4475

2,65(265)

± 40

-

480

-

470

40 ПГВУ 249-86

89 ПГВУ 249-86

3000x6000

6008

6175

3,25(325)

± 40

-

591

-

579

41 ПГВУ 249-86

90 ПГВУ 249-86

3500x7000

3508

3675

7008

7175

3,80(380)

± 40

-

687

-

672

42 ПГВУ 249-86

91 ПГВУ 249-86

4000x7000

4008

4175

7008

7175

4,00(400)

± 40

-

723

-

708

43 ПГВУ 249-86

92 ПГВУ 249-86

4000x10000

10008

10175

5,00(500)

± 40

-

915

-

896

44 ПГВУ 249-86

93 ПГВУ 249-86

4600x9800

4608

4775

9808

9975

5,20(520)

± 40

-

940

-

922

45 ПГВУ 249-86

94 ПГВУ 249-86

5000x5000

5008

5175

5008

5175

3,65(365)

± 40

-

653

-

641

46 ПГВУ 249-86

95 ПГВУ 249-86

5000x7500

7508

7675

4,55(455)

± 40

-

817

-

800

47 ПГВУ 249-86

96 ПГВУ 249-86

5000x10000

10008

10175

5,55(555)

± 40

-

980

-

959

48 ПГВУ 249-86

97 ПГВУ 249-86

7500x10000

7508

7675

10008

10175

6,40(640)

± 40

-

1143

-

1126

49 ПГВУ 249-86

98 ПГВУ 249-86

7850x8000

7858

8025

8008

8175

5,20(520)

± 40

-

1038

-

1017

* ВНИМАНИЕ! Монтажная длина указана условно, в процессе модернизации размеры могут меняться!
