КОМПЕНСАТОР СИЛЬФОННЫЙ ОСЕВОЙ КС
Назначение:
Компенсатор сильфонный КС предназначен для компенсации температурных деформаций участков трубопроводов систем отопления и горячего водоснабжения жилых и производственных высотных зданий.
Компенсатор КС представляет собой узел, конструктивно состоящий из компенсирующего элемента — сильфона, присоединительной и защитной арматуры. Материал сильфона — нержавеющая сталь 12Х18Н10Т (допускается 08Х18Н10Т).
М
атериал арматуры — сталь 12Х18Н10Т или сталь 20 .
Основные технические характеристики и обозначения приведены в таблицах.

маркированный список

Типы компенсаторов

маркированный список

КСО-С-20-1,6-40 без кожуха

маркированный список

КСО-С-25-1,6-40 без кожуха

маркированный список

КСО-С-20-1,6-40/К с кожухом

маркированный список

КСО-С-25-1,6-40/К с кожухом

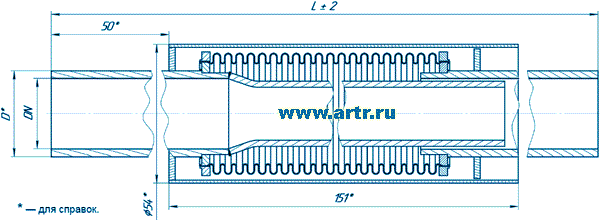

Габаритные размеры в зависимости от исполнения

КОМПЕНСАТОР СИЛЬФОННЫЙ ОСЕВОЙ КС



Наименование

Номер заводского чертежа

Условный проход DN, мм

Наружный диаметр патрубков D, мм

Рабочее давление PN, МПа (кгс/см2)

Наличие защитного кожуха

Материал арматуры

12Х18Н10Т

Сталь 20

КС 20-01

 ЦТКА 304.552.027-00

20

28

1,6 (16)



КС 20-02

 ЦТКА 304.552.027-01



КС 20-03

 ЦТКА.304.552.028-00



КС 20-04

 ЦТКА.304.552.028-01



КС 25-01

 ЦТКА 304.552.027-02

25

32

1,6 (16)



КС 25-02

 ЦТКА 304.552.027-03



КС 25-03

 ЦТКА 304.552.028-02



КС 25-04

 ЦТКА 304.552.028-03



Максимальная температура рабочей среды Тmax,°С:

Вода

Пар

150

250

Тип присоединения к трубопроводу: под приварку


Вариант исполнения по компенсирующей способности

I

II

Осевая компенсирующая способность ( + растяжение/ - сжатие), мм

40 (± 20)

40 (+10/-30)



Пример типового обозначения:

Компенсатор КС 20-03-I
Компенсатор осевой сильфонный с условным проходом 20 мм., с кожухом, из материала ст. 20, вариант исполнения I
