КОМПЕНСАТОРЫ / Компенсатор резиновый / Гибкая вставка резиновая

Гибкая вставка фланцевая

Гибкая вставка фланцевая   Гибкая вставка резиновая фланцевая изготавливается из синтетическое резины, стойкой к тепловому воздействию и механическим колебаниям. В процессе изготовления, материалы эластичного элемента соединяются таким образом, чтобы исключить расслаивание и обеспечить хорошую герметичность стыкам в местах присоединения изделия к трубопроводу и патрубкам оборудования. Слои контактирующие с окружающей и проводимой средой невоспламеняемыми, внутренний слой устойчив к транспортируемым средам и допускает применение при температурах до +90°C, +110°C, в зависимости от характеристик заявленных заводом производителем на конкретный тип гибкой вставки.
   Гибкая вставка фланцевая разрабатывалась с учетом возможности максимально широкого применения, простоты конструкции и унификации с наиболее распространенными типами фланцевых присоединительных элементов. Применение в конструкции фланцевого соединения позволяет использовать при монтаже и ремонтных работах тот же инструмент, что и для большинства оборудования задействованного в системе. Кроме того, свободно вращающиеся фланцы облегчают монтаж изделия, позволяя без труда совместить присоединительные отверстия.
   Не смотря на то, что эластичный элемент не так долговечен как конструкции целиком изготовленные из металла, резиновая гибкая фланцевая вставка превосходит их по многим рабочим показателям, компенсируя практически все существующие типы сдвигов, перемещений и легко принимает исходные размеры после деформаций и температурных изменений, полученных в допустимых пределах. По сравнению со многими, аналогичными по назначению устройствами, изделие остается недорогим и конкурентноспособным. Помимо широкого спектра допустимых перемещений, изделие позволяет эффективно бороться с вибрациями и поглощая механические колебания, снижая или полностью предотвращая распространение шума производимого различным оборудованием, таким как: насосы, запорная и регулирующая арматура оснащенные электроприводами.
   Благодаря высокому спросу на данные изделия, гибкая вставка фланцевая всегда поддерживается в широком ассортименте, а низкая цена обусловлена высокой конкуренцией среди заводов производителей. Купить гибкую вставку наиболее распространенных и востребованных диаметров всегда можно из наличия.


Основные технические характеристики

DN, мм

Ру, кг/см2

Количество
отверстий
на фланце Ру 10-16

Компенсируемые отклонения

Растяжение, мм

Сжатие, мм

Боковое, мм

Угловое, град.

Ду32

10-16

4

12

19

14

15

Ду40

10-16

4

12

19

14

15

Ду50

10-16

4

12

19

14

15

Ду65

10-16

4

12

19

14

15

Ду80

10-16

4

12

19

14

15

Ду100

10-16

8

12

19

14

15

Ду125

10-16

8

12

19

14

15

Ду150

10-16

8

12

19

14

15

Ду200

10-16

8-12

12

19

14

15

Ду250

10-16

12

16

26

22

15

Ду300

10-16

12-16

16

26

22

15

Ду350

10

16

16

26

22

15

Ду400

10

16

16

26

22

15

Ду450

10

20

16

26

22

15

Ду500

10

20

16

26

22

15

Ду600

10

20

16

26

22

15



Перекачиваемые среды: питьевая вода, другие среды, совместимые с EPDM или NBR.
Присоединение к трубопроводу: фланцевое по ГОСТ 21815-01.
Температура рабочей среды: от -10С до + 90, 110С.
Рабочее давление: 1,0 МПа ( 10 кг/см2); 1,6 МПа ( 16 кг/см2).


Виды допустимых деформаций в период эксплуатации

Вибрация   Сжатие   Растяжение   Осевое
смещение
(сдвиг)
  Смещение
вокруг оси
  Угловое
смещение
(изгиб)

Описание конструкции

гибкая вставка резиновая фланцевая   Гибкая вставка резиновая фланцевая имеет рабочую часть в виде эластичного элемента, изготовленного из жаростойкой синтетической резины специальной композиции, в значительной степени отличающейся от натуральной или хлоропреновой резины, и превосходящей их по своим рабочим свойствам. Внешний слой (5) изготавливается из неопрена (EPDM), внутренний слой изделия - неопрен NBR или EPDM, в зависимости марки гибкой вставки. Гибкий каркас (4) состоит из плотно уложенной нейлоновой ткани. Пружинный фиксатор (2) представляет собой стальную, упругую проволоку, надежно фиксирующую рабочую часть в монтажных элементах. Используемые материалы позволяют достичь устойчивость к воздействию горячей воды и посторонним абразивным включениям, которые могут оказаться в незначительных количествах, в проводимой среде. Гибкая вставка фланцевая стабильно функционирует при постоянном, допустимом давлении, в течении всего срока службы. Изделие хорошо зарекомендовало себя на трубопроводах транспортирующих загрязненные и сточные воды, в качестве таких устройств как гибкие вставки для насосов, а также в системах требующих изолирования вибрационных нагрузок от работающего оборудования и компенсации сдвигов трубопровода, в качестве таких устройств как гибкие вставки для трубопроводов.
   Гибкая вставка фланцевая при изготовлении комплектуется присоединительными элементами (1) изготовленными по ГОСТ 21815-01 и имеющими стойкое защитное покрытие.
   Выпускается с условными диаметрами: 25, 32, 40, 50, 65, 80, 100, 150, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 800, 900, 1000 мм, на рабочее давление: 1,0 МПа ( 10 кг/см2), 1,6 МПа ( 16 кг/см2).


Рекомендации по выбору и монтажу

При монтаже на трубопроводную систему оснащенную стандартными фланцами по ГОСТ 21815-01, гибкая вставка фланцевая не требует наличия дополнительных уплотнений в виде эластичных межфланцевых прокладок, надежное герметичное соединение обеспечивается резиновым выступом самой вставки.

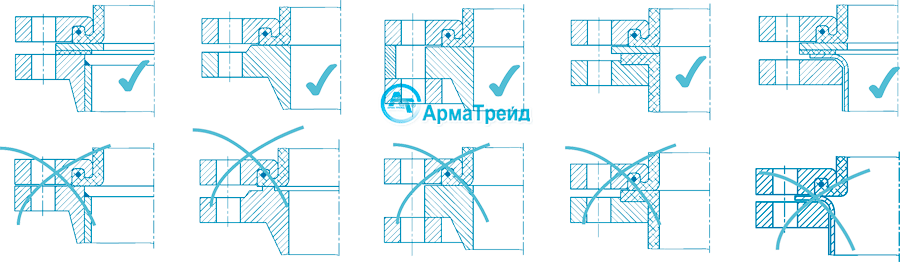

Предпочтительнее использовать воротниковые фланцы, однако при наличии необходимой квалификации у персонала осуществляющего монтаж возможна установка гибких вставок между плоскими фланцами, или фланцами иных типов при условии применения специальных прокладок. При этом обязательно необходимо зачистить от заусенцев внутренний сварной шов контактирующий с гибкой вставкой, воизбежание повреждения резины. Не допускается повреждение резиновой части острыми краями трубы или поверхности присоединительного фланца. В случае если она была повреждена, изделие необходимо заменить. Предварительное сжатие при монтаже не должно превышать 3-5мм. Устанавливать изделие ближе 1,5 диаметров трубопровода от сужающих устройств нежелательно. При установке на насос допускается монтаж непосредственно на фланцы насоса, либо не далее 1-1,5 диаметров трубопровода от патрубков насоса. Не допускается скручивание гибкого элемента компенсатора при монтаже.

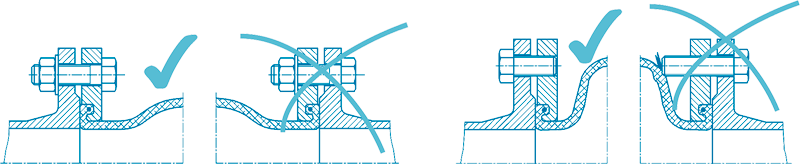

Максимально допустимые моменты затяжки болтов для гибких вставок с 32Ду до 80Ду включительно равен 60 Н*м, а для С 100Ду и более равен 80 Н*м. При установке болтов необходимо учитывать, что контакт болтов, гаек или шпилек с гибким элементом запрещен. При соединении болт/гайка - гайки устанавливаются на стороне противоположной резиновым элементам, то есть на стороне трубопровода.

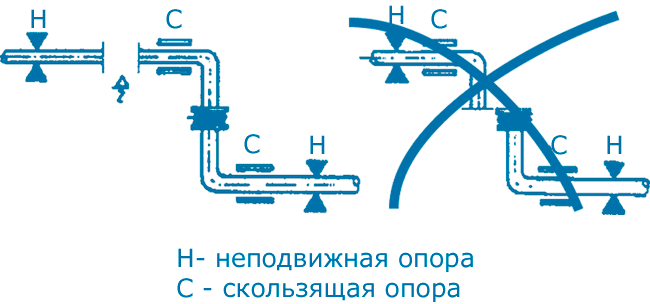

Гибкая вставка резиновая фланцевая может монтироваться в любом пространственном положении. Но при этом следует учитывать, что использование компенсатора в качестве опорной конструкции недопустимо, то есть установку компенсатора необходимо производить после установки необходимых опор трубопровода. Одновременная работа изделия на растяжение и сдвиг, а также работа вставки на растяжение при установке на входе насоса запрещены. Для исключения возможности возникновения нежелательных перемещений трубопровода, обязательна установка скользящих и неподвижных опор, в соответствии с рекомендациями данными заводом производителем.

Гибкая вставка для трубопровода

Перед началом монтажных работ необходимо отцентрировать подводящий и отводящий трубопроводы, зафиксировав их на расстоянии не более трех диаметров трубопровода от вставки. Гибкая вставка фланцевая, а также контрольные стержни (если они входят в комплект) не предназначены для того, чтобы компенсировать погрешности допущенные при установке трубопровода, и вызвавших смещение относительно центра оси фланцев.

В целях исключения возможности повреждения изделия и преждевременного выхода его из строя, запрещается:
- проведение сварочных работ в непосредственной близости от компенсатора - гибкой вставки без ее защиты или демонтажа;
- окрашивание гибкого элемента вставки или покрытие его слоем изоляции.
Хранение изделия осуществляется в ненагруженном состоянии в сухом прохладном месте. Хранение и транспортировка осуществляются без ударных нагрузок при температуре: -40…+65 °С.
Расчетный срок эксплуатации резиновых компенсаторов - 3 года. Гарантийный срок при соблюдении правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
