Вставка компенсационная

Вставка компенсационная Ду300, Ду800 в наличии на складе!

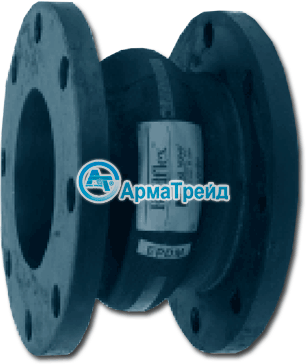

Вставка компенсационная   Компенсационная вставка предназначена для снижения напряжений в трубопроводах, возникающих вследствие температурного сжатия или расширения, а также механического смещения или вибрации. Позволяет снизить уровень вибрации и шума трубопровода и насосных установок. Монтируется на всасывающих и напорных линиях, широко применяется в водопроводных, канализационных и тепловых сетях, позволяя компенсировать перемещения практически в любом направлении. В случае необходимости устанавливается вместо задвижек на период их ремонта. Также их использование возможно при установке дисковых затворов вместо задвижек (в этом случае вставка позволяет компенсировать возникающую разницу в длине).
   Изделие изготавливается из некоррозийного и стойкого к трению эластомера, армированного высокопрочной синтетической (капроновой) тканью. Особенность устройства заключается в том, что эластичный компенсирующий элемент и присоединительные фланцы являются цельной конструкцией. Внутренний слой компенсатора выходит на наружную сторону фланца и покрывает его по всей площади, прилегающей к ответному фланцу, исключая тем самым контакт проводимой среды с другими материалами. Благодаря такой конструкции, при их установке не требуется применение дополнительных уплотнений. Форма рассчитана таким образом, что при подаче давления, изделие не оказывает силового воздействия на соединяемые элементы.
   Резинокордная компенсационная вставка является надежным и долговечным элементом трубопровода, не требующим обслуживания и наиболее широко применяемым решением в различных отраслях промышленности, производства, а также в офисных зданиях и жилом секторе во всем мире. Используется в процессах очистки сточных вод, транспортировки технических вод, вентиляции и отоплении. Гибкая вставка фланцевая резиновая используется в технологических линиях цехов химической и водоподготовки, находит применение в энергетике, при реконструкции и ремонте котельных и других объектов. Компенсатор с резиновыми фланцами применяться для гальванической развязки трубопроводов.
   Длительная эксплуатация в самых различных областях, подтвердила, что резинокордная компенсационная вставка в трубопровод, надежна и долговечна.


Описание конструкции

   Резинокордная компенсационная вставка широко применяемый тип соединительных устройств. Ее конструкция сходна с конструкцией шины для тяжёлых грузовиков. Слои высококачественного эластомера армированы стальной проволокой и синтетической тканью. Благодаря гибкости эластомера, резинокордный компенсатор позволяет уменьшать напряжения в трубопроводах, возникающие в следствие температурного растяжения и сжатия, а также механических передвижений и вибраций.

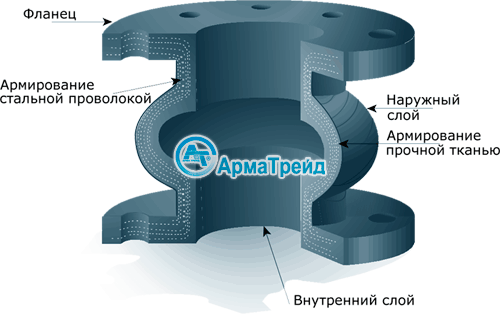

Гибкая вставка фланцевая резиновая   Вставка компенсационная имеет несколько слоев и состоит из внутреннего патрубка (внутреннего слоя), корпуса (армирующего среднего слоя) и внешнего защитного слоя.
   Внутренний слой образует трубу, проходящую внутри и выходящую на наружную сторону фланцев, изготавливается из натурального каучука или синтетического материала, в зависимости от модели изделия.
   Средний слой придает изделию форму и повышает способность выдерживать необходимое давление. Изготавливается из нейлоновой высокопрочной ткани пропитанной каучуком и армирован стальной проволокой для прочности. Материал корпуса подобран таким образом, чтобы обеспечить максимальную совместимость с остальными слоями изделия, обеспечить химическую совместимость с рабочим материалом, износостойкость изделия и стойкость к различным температурным режимам.
   Внешний защитный слой изготавливается из натурального или синтетического каучука, способного противостоять большинству отрицательно воздействующих факторов. Материал подобран исходя из требований по максимальной совместимости с окружающей средой, что позволяет устройству выдерживать случайные контакты с маслами, противостоять коррозии и неблагоприятным погодным условиям.
   Фланцы представляют из себя монолитную конструкцию с остальными частями изделия и изготавливаются вместе с корпусом, что обеспечивает надежное соединение трубопровода при возникающих напряжениях, и избавляет от необходимости установки дополнительных прокладок. Для равномерного распределения усилий и защиты фланцев, при монтаже можно установить стопорные кольца из нержавеющей стали или с гальваническим покрытием.

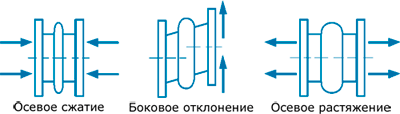

   Конструкция сильфона позволяет уменьшить силу, необходимую для приведения его в движение, сохраняя при этом стойкость к воздействию внутреннего давления, при различных направлениях перемещений. Эти качества позволили изделию превзойти металлические компенсаторы по целому ряду характеристик и сделали возможным применение компенсирующих устройств в условиях не допускающих применение металлических компенсаторов.
   Гибкая вставка фланцевая резиновая используется многими компаниями, во всем мире, в целлюлозно-бумажной и химической промышленности, на заводах по отчистке нефти, на предприятиях по дублению кожи, при производстве цемента, в пищевой и фармацевтической промышленности. Изделие обладает широким диапазоном применения, используется на линиях охлаждения воды, трубопроводах, компрессорах, обеспечивает защиту индустриальных систем трубопровода.


Пример использования компенсационных вставок на насосных установках.
Пример использования компенсационных вставок на насосных установках
1-Вибро опоры насоса; 2-Компенсационная вставка; 3-Неподвижные опоры трубопровода


Рекомендации по монтажу и эксплуатации

   При установке изделия крайне важно установить крепления с обеих сторон трубопровода соответствующим образом. Это позволит устранить опасность чрезмерной деформации и не допустить повисание элементов трубопроводной системы на компенсирующем устройстве.

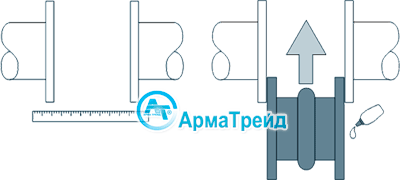

   Приступая к монтажу проверьте фланцы установленные на трубопроводе, на предмет отсутствия повреждений, выступов и каких либо острых краев, способных повредить эластичный материал изделия. Ответные фланцы должны быть расположены соосно, расстояние между ними соответствовать строительной длине изделия. Рекомендуется применять плоские фланцы, с нерифленой поверхностью. Диаметр проходного сечения трубопровода должен соответствовать внутреннему диаметру компенсационной вставки, во избежание воздействия металлических углов на резиновую часть. Если диаметр трубопровода больше диаметра изделия необходимо устанавливать специальные предохраняющие прокладки.
   Затем необходимо осмотреть резиновую вставку и убедиться в отсутствии загрязнений и повреждений. Для облегчения процесса установки, допускается нанесение на фланцы тонкого слоя графитной смазки на водной основе, или глицерина. Кроме того это предотвратит прилипание резины к металлическим частям и облегчит демонтаж в случае необходимости.
   Для равномерной фиксации резинового фланца по всей поверхности ответных элементов, необходимо применять специальные полукольца с отверстиями для болтов. Указанные полукольца обеспечат плотное прилегание резины к ответному фланцу.
   При затягивании болтов, необходимо использовать динамометрический ключ, и строго следовать схеме затяжки. Первоначально заверните болты с рекомендуемым значениям крутящего момента, указанными в инструкции на изделие. Затем постепенно увеличивайте степень затяжки до надлежащего момента. Если после монтажа возникнут утечки технологической среды, необходимо увеличить момент затяжки до рекомендуемых в этом случае значений. Во время установки вам может понадобиться производить подтяжку болтов несколько, пока не удастся достичь надлежащего уплотнения. Это позволит исключить любые утечки вызываемые неправильным монтажом.
   После того как устройство надежно закреплено на месте, внимательно осмотрите поверхность изделия. В случае если будут обнаружины небольшие повреждения возникшие в результате контакта с инструментом или болтами, необходимо замазать их резиновым клеем, чтобы предотвратить попадание масла или воды во внутренние слои компенсационной вставки.
   Через несколько дней рекомендуется проверить степень затяжки и подтянуть болты до необходимых значений. Затем проверки следует проводить периодически.

ЗАПРЕЩАЕТСЯ:
- нагружать компенсатор силами и факторами не предусмотренными инструкцией;
- каким либо образом изменять устройство изделия;
- использовать изделие при давлении или температуре превышающих допустимые;
- устанавливать изделия в местах несоответствующих его строительной длине, растягивать или сжимать компенсатор в момент установки;
- бросать или гнуть изделие.

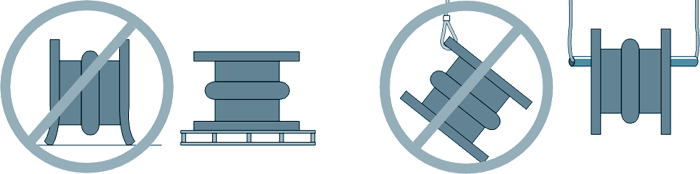

   Компенсационная вибровставка должна храниться в горизонтальном положении в прохладном и сухом месте. Постарайтесь исключить возможность попадания прямых солнечных лучей на изделие, так как это может со временем привести к потере эластичности резины. Не допускайте контакта фланцев с землей во время хранения. Если оно будет храниться на открытом воздухе, накройте его брезентом, чтобы предотвратить влияние погодных осадков и воздействие солнца.
   Во время хранения следует избегать попадания на изделия грязи, масел и агрессивных к материалу химических веществ. Воздействие озона и несовместимых химических веществ снижает характеристики резиновых изделий. Озон особенно агрессивен и вызывает старение эластомера.
   Не поднимайте компенсаторы за болтовые отверстия, так как в результате может произойти разрыв или деформация болтовых отверстий. Для подъема необходимо применять специальные перевязи или кусок трубы, превышающий по длине размеры изделия, что бы острые края не врезались в эластичный материл.

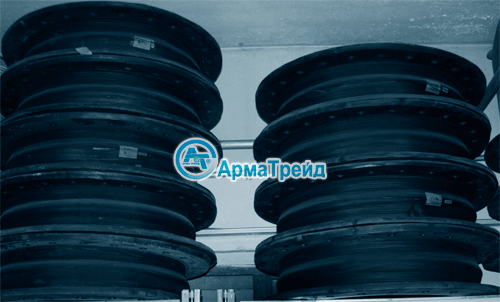

Вставка компенсационная Ду300, Ду800 в наличии на складе!

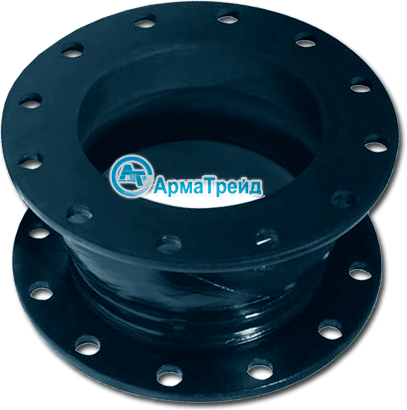

Резинокордная компенсационная вставка                  Компенсационная вставка
