Счетчик СТВХ, СТВУ
|
|
 |
Назначение |
Счетчик СТВХ и счетчик СТВУ
предназначены для измерения
объема воды, протекающей в
системах холодного и
горячего водоснабжения |
|
Рабочее давление |
не более 1,6 МПа (16
бар) |
|
Температура рабочей среды |
счетчик
СТВХ -
от
5 до 40°С |
|
счетчик
СТВУ -
от 5 до 90°С |
|
Исполнение |
сухоходное |
|
|
|
|
В конструкции
счетчика СТВХ и Счетчика СТВУ используются часовые камни, что
повышает точность работы.
Счетный механизм защищен от попадания влаги
и пыли. За счет простоты и надежности
конструкции обеспечивается долгий срок
службы прибора. |
|
|
|

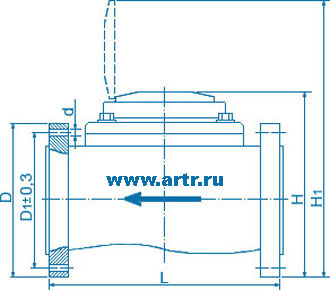

Габаритные и
присоединительные размеры |
|
|
|
 |
|
Диаметр условного прохода |
L, мм |
H, мм |
H1, мм |
D, мм |
D1, мм |
d, мм |
отв. |
Масса, кг |
|
Ду50 |
200 |
257 |
330 |
165 |
125 |
18 |
4 |
13 |
|
Ду65 |
200 |
267 |
340 |
187 |
145 |
18 |
4 |
14,5 |
|
Ду80 |
225 |
280 |
350 |
200 |
160 |
18 |
4 |
15,5 |
|
Ду100 |
250 |
287 |
365 |
220 |
180 |
18 |
8 |
18,5 |
|
Ду150 |
300 |
350 |
425 |
285 |
240 |
23 |
8 |
44 |
|
|
|
|
|
Технические характеристики
|
|
Измеряемая среда |
Питьевая вода по ГОСТ Р 51232 и
сетевая вода по СНиП 41-02 |
|
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
150 |
|
Расход воды счетчиков СТВХ, м3/ч |
|
|
- минимальный, Qmin |
0,60 |
1,05 |
1,60 |
2,40 |
2,50 |
|
- переходный, Qt
|
1,50 |
3,50 |
5,50 |
9,0 |
12,0 |
|
- номинальный, Qn |
15,0 |
25,0 |
40,0 |
60,0 |
150,0 |
|
- максимальный, Qmax |
30,0 |
70,0 |
120,0 |
180,0 |
425,0 |
|
Порог чувствительности |
0,50 |
0,50 |
0,60 |
1,0 |
1,30 |
|
Расход воды счетчиков СТВУ, м3/ч |
|
|
- минимальный, Qmin |
0,60 |
1,50 |
1,90 |
2,50 |
5,50 |
|
- переходный, Qt
|
1,50 |
5,50 |
6,00 |
7,0 |
12,0 |
|
- номинальный, Qn |
15,0 |
25,0 |
40,0 |
60,0 |
150,0 |
|
- максимальный, Qmax |
30,0 |
60,0 |
100,0 |
160,0 |
320,0 |
|
Порог чувствительности |
0,50 |
0,60 |
0,70 |
0,90 |
1,3 |
|
Расход воды при потере давления 0,01
Мпа, qд, м3/ч |
20 |
40 |
70 |
130 |
315 |
|
Максимальныйобъем воды измеренный за
: |
|
|
- сутки, м3 |
370 |
900 |
1650 |
2900 |
5700 |
|
- месяц,м3 |
11000 |
18000 |
33000 |
58000 |
114000 |
|
Емкость счетного механизма, м3 |
999999 |
9999999 |
|
Минимальная цена деления, м3 |
0,01 |
0,1 |
|
Пределы допускаемой относительной
погрешности в интервале диапазона
измерений, % |
|
|
- от Qmin до Qt |
±5% |
|
-от Qt (включительно) до Qmax |
±2% |
|
Температура измеряемой среды: |
|
|
- для СТВХ, 0С |
5-40 |
|
- для СТВУ, 0С |
5-90 |
|
Давление измеряемой среды, МПа |
не более 1,6 |
|
Темп-ра окружающего воздуха, 0С |
от 5 до 60 |
|
Относительная влажность, % |
до 98 |
|
|
|
|
|
