Счетчик ВМХ , ВМГ



Назначение счетчик ВМХ и счетчик ВМГ предназначены для измерения объема холодной и горячей питьевой воды по СанПиН 2.1.4.559-96 и сетевой воды по СНиП 2.04.07
Рабочее давление не более 1,6 МПа (16 кгс/см)
Температура рабочей среды горячая вода от 5 С до 50 0С
горячая вода 5 С до 150 0С
метрологический класс В по ГОСТ Р 50193.1

  • герметичность корпуса позволяет использовать счетчики ВМХ и счетчика ВМГ в затапливаемых колодцах;

  • возможность ремонта путем замены измерительной вставки на месте установки счетчика ( измерительные вставки-преобразователи ИПХ имеют самостоятельный сертификат №2745/1 и внесены в Госреестр под № 16186-97);

  • предусмотренна возможность подключения устройств для дистанционного снятия показаний по высокочастотным и низкочастотным импульсам;

  • по заказу потребителя счетчики ВМХ и счетчики ВМГ могут дополнительно комплектоваться датчиком (магнитоуправляемый герметизированный контакт) для дистанционной (телемеханической) передачи низкочастотных импульсов с передаточным коэффициентом 1, 10, 100 и 1000 литров.

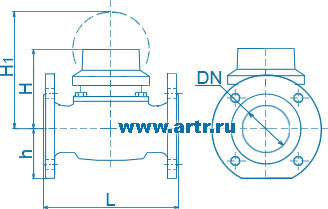

Габаритные и присоединительные размеры





Тип

Размеры, мм

DN

L

H

H1

h

ВМХ-50 (ВМГ-50)

50

200

120

200

73

ВМХ-65 (ВМГ-65)

65

200

120

200

85

ВМХ-80 (ВМГ-80)

80

225

150

270

95

ВМХ-100 (ВМГ-100)

100

250

150

270

105

ВМХ-150 (ВМГ-150)

150

300

177

356

135

ВМХ-200 (ВМГ-200)

200

350

206

441

162



Технические характеристики


Наименование основных технических характеристик

Условный диаметр DN , мм

50

65

80

100

150

200

1.Расход воды, м3 /ч

1.1 Для счетчиков холодной воды в диапазоне температур от +5 до +50 ° С(тип ВМХ)

- наименьший Q min

0,3

0,45

0,6

1,0

2,0

4,0

-переходный Qt

0,9

1,0

1,0

2,5

4,0

6,0

-номинальный Qn

45

60

120

150

250

500

-наибольший Qmax

120

180

240

300

500

1000

-порог чувствительности

0,15

0,2

0,25

0,25

1,0

1,5

Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп

0,1

10

Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп

0,001

0,01

1.2 Для счетчиков горячей воды в диапазоне температур от +5 до +150 ° С (тип ВМГ)

- наименьший Qmin

0,6

1,0

1,4

2,0

4,5

8,0

-переходный Qt

1,8

2,0

3,2

4,8

12

20,0

-номинальный Qn

15

25

45

70

150

250

-наибольший Qmax

60

90

140

200

500

500

-порог чувствительности

0,25

0,3

0,35

0,6

1,7

2,0

Дистанционный выходной сигнал («герконный» съем сигнала), м3 /имп

0,1

1,0

0,25

2,5

Дистанционный выходной сигнал (оптоэлектронный съем сигнала), м3 /имп

0,001

0,01

2. Гидравлическое сопротивление, м/(м3 /ч)2

8,2 × 104

7,0 × 104

1,1 × 104

8,3 × 105

1,6 × 105

3,3 × 106

3. Емкость индикаторного устройства, м3

999999

9999999

4.Наименьшая цена деления, м3

0,0005

0,005

5.Положение шкалы индикаторного устройства

Вверх или в сторону

6.Масса, кг (не более)

8,5

12

15

19

36

51

7. Присоединение к трубопроводу фланцевое по ГОСТ 12815

Трубопровод

горизонтальный, вертикальный или наклонный
