Краны запорные

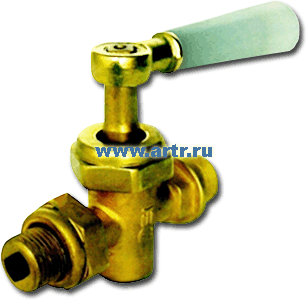

Кран 10б19бк1


Кран 10б19бк1 пробно-спускной с прямым спуском и ниппелем цапковый предназначен для спуска излишка рабочей среды из различных систем, сосудов, трубопроводах, а также для применения в качестве запорного устройства.


Основные характеристики крана 10б19бк1


Рабочая среда вода при температуре до 80оС, нефтепродукты вязкостью не более 0,00015 м2до 100оС
Рабочее давление 1,0 МПа (10 кгс/см2)
Герметичность затвора крана 10б19бк1 по ГОСТ 9544-93 для воды: класс В
Материал основных деталей латунь  ЛЦ40Сд
Тип присоединения к трубопроводу - цапковое по ГОСТ 2822-78


К
раном спускным цапковым 10б19бк1 можно укомплектовать нижний кран запорных устройств: цапковый 12б1бк Ду20 Ру16, фланцевый 12б2бк Ду20 Ру16, фланцевый 12б3бк Ду20 Ру25.


Габаритные и присоединительные размеры крана 10б19бк1




Проход условный, Ду

L

H

Масса, кг

Ду6

94

56

0,28

Ду10

94

56

0,32

Ду15

104

70

0,52

Ду20

119

72

0,78
