Краны запорные

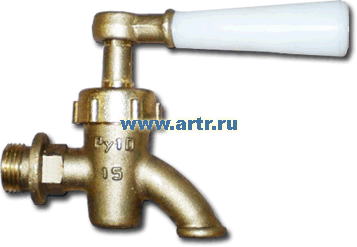

Кран  10б8бк1


Кран 10б8бк1 пробно-спускной с изогнутым спуском цапковый предназначен для спуска излишка рабочей среды из различных систем, сосудов, трубопроводах, а также для применения в качестве запорного устройства.


Основные характеристики крана 10б8бк1


Рабочая среда вода при температуре до 80оС, нефтепродукты вязкостью не более 0,00015 м2до 100 оС
Рабочее давление 1,0 МПа (10 кгс/см2)
Герметичность затвора по ГОСТ 9544-93 для воды: класс В
Материал основных деталей  латунь  ЛЦ40Сд
Тип присоединения к трубопроводу - цапковое по ГОСТ 2822-78


К
раном спускным цапковым 10б8бк1 можно укомплектовать нижний кран запорных устройств: цапковый 12б1бк Ду20 Ру16, фланцевый 12б2бк Ду20 Ру16, фланцевый 12б3бк Ду20 Ру25.



Габаритные и присоединительные размеры крана 10б8бк1




Проход условный, Ду

L

H

Масса, кг

Ду6

76

56

0,25

Ду10

80

56

0,26

Ду15

96

70

0,43

Ду20

116

72

0,67
