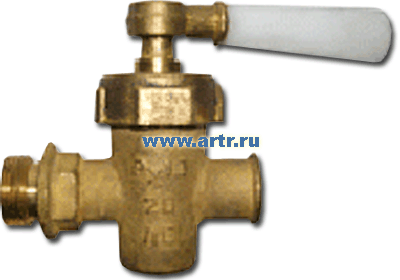

Кран 10б9бк1


Кран 10б9бк1 пробно-спускной с прямым спуском цапковый предназначен для спуска излишка рабочей среды из различных систем, сосудов, трубопроводах, а также для применения в качестве запорного устройства.


Основные характеристики крана 10б9бк1


Рабочая среда вода при температуре до 80оС, нефтепродукты вязкостью не более 0,00015 м2до 100оС
Рабочее давление 1,0 МПа (10 кгс/см2)
Герметичность затвора крана 10б9бк1 по ГОСТ 9544-93 для воды: класс В
Материал основных деталей крана 10б9бк1 латунь  ЛЦ40Сд
Тип присоединения к трубопроводу крана 10б9бк1 - цапковое по ГОСТ 2822-78


К
раном спускным цапковым 10б9бк1 можно укомплектовать нижний кран запорных устройств: цапковый 12б1бк Ду20 Ру16, фланцевый 12б2бк Ду20 Ру16, фланцевый 12б3бк Ду20 Ру25.


Габаритные и присоединительные размеры крана 10б9бк1


Проход условный, Ду

L

H

Масса, кг

Ду6

65

56

0,23

Ду10

67

56

0,25

Ду15

78

70

0,41

Ду20

94

72

0,63
