Краны запорные

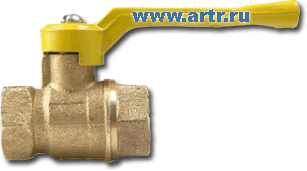

Кран 11б27п


Кран шаровой 11б27п предназначен для применения в качестве запорного устройства на трубопроводах для природного газа,  для воздуха и других сред, нейтральных к материалам деталей кранов.

Установочное положение любое, направление подачи рабочей среды любое.
Полное открывание или закрывание крана 11б27п производится вручную, поворотом ручки на 90о.



Рабочая среда природный газ, воздух
Рабочее давление 1,6 МПа (16 кгс/см2)
Герметичность затвора по ГОСТ 9544-93 для газа: класс А
для воды: класс В
Материал основных деталей латунь  ЛЦ40Сд
Материал  уплотнительных седел фторопласт Ф-4

Во время эксплуатации крана робка должна находиться в положении "закрыто" или открыто. при нахождении пробки в промежуточном положении ресурс крана уменьшается по сравнению с установленным. Перед установкой на трубопровод кран 11б27п должен быть собран,  ручка снята, а пробка находиться в положении "открыто".

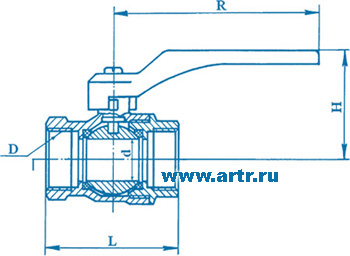

Габаритные и присоединительные размеры 11б27п


Кран шаровый 11б27п / 11б27п1


Проход условный, Ду

D

d, мм

L, мм

H, мм

R, мм

Масса, кг

Ду15

G 1/2

13

48

42

90

0.145

Ду20

G 3/4

18

58

46

90

0.210

Ду25

G 1

24

72

60

120

0.335

Ду32

G 1 1/4

31

88

65

120

0.560

Ду40

G 1 1/2

37

94

75

130

0.880

Ду50

G 2

48

114

88

160

0.1320
