Кран 11б6бк1


Краны запорные / Кран 11б6бк

Кран 11б6бк1




11б6бк

Наименование: Кран 11б6бк1

Описание: Кран конусный сальниковый муфтовый

Назначение: Запорный орган на трубопроводах

Характеристики:

Присоединение Муфтовое
Среда рабочая Вода, самосмазывающаяся жидкость
Температура рабочей среды (наибольшая) 80 гр.С (вода);100 гр.С (самосмазывающаяся жидкость)

Давление условное PN, МПа (кгс/см2) 1,0 (10)


       Кран 11б6бк1 латунный проходной пробковый натяжной сальниковый муфтовый - предназначен для установки на трубопроводах с диаметрами Ду-15, 20, 25, 32, 40, 50 мм., в качестве запорного устройства, на воду, нефтепродукты вязкостью более 0,0015 м2, при давлении до 10 кгс/см2 и температуре до +100°.



Кран 11б6бк

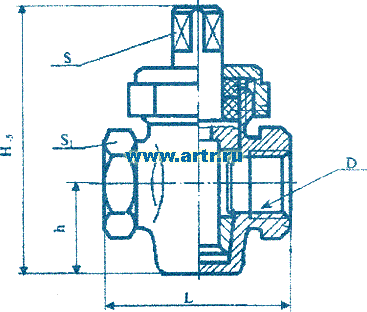

Габаритные и присоединительные размеры


Обозначение

Проход   условный

DN, мм

 d, мм

 L, мм

 H, мм

 h, мм

 S, мм

 S1, мм

 Масса,

кг, не более

ПЗ.33015-015-03

Ду15

G ½

55

48

26

12

27

0,29

ПЗ.33015-020-03 Ду20 G ¾ 60 48 26 12 32 0,33
ПЗ.33015-025-03 Ду25 G 1 75 60 28 14 41 0,65
ПЗ.33015-032-03 Ду32 G 1 ¼ 85 70 35 17 50 0,92
ПЗ.33015-040-03 Ду40 G 1 ½ 100 78 42 19 60 1,29
ПЗ.33015-050-03 Ду50 G 2 115 88 51 22 70 2,22
