Краны
запорные
|
Кран 11нж01пС
|
|
|
|
Кран
шаровой нержавеющий под приварку 11нж01пС отличается простотой
конструкции регулирующего механизма, а
значит, и своей надежностью в эксплуатации.
Все краны 11нж01п изготовлены из
высококлассных нержавеющих и углеродистых
сталей. Отличительной особенностью кранов
11нж01пС, является способ
установки такого механизма - к трубопроводу
его монтируют с помощью сварки. Такой тип
монтажа обеспечивает надежную
герметичность системы и кранов 11нж01пС, благодаря
чему отпадает необходимость в постоянном
обслуживании мест присоединений запорной арматуры. |
|
Основные технические данные крана 11нж01пС
|
|
 |
|
Наименование:
11нж01пС |
|
Аналог
шарового крана:
КШЗ |
|
Рабочая среда:
Пищевые продукты
(вода, спирт, патока), агрессивные
среды
(растворители, кислоты, нефтепродукты). |
|
Область
применения:
жилищно-комунальное
хозяйство, водоснабжение,
траспортировка
нефтепродуктов. |
|
Рабочая
температура:
от - 60о
С до
+200о С. |
|
Условный диаметр: от
6 до 150
мм. |
|
Рабочее давление
для крана 11нж01пС:
1,6 МПа (16 кгс/см2);
2,5 МПа (25 кгс/см2). |
|
Направление
потока:
любое. |
|
Класс
герметичности
в затворе: А. |
|
Детали крана 11нж01пС
изготовлены из:
Корпус:
нержавеющая сталь 12Х18Н10Т
Шар: нержавеющая
12Х18Н10Т
Фланцы: нержавеющая
12Х18Н10Т
Ручка: углеродистая сталь
ст20
Уплотнитель: фторопласт |
|
Сертификат
соответствия №7564271 |
|
Гигиенический
сертификат №1283434 |
|
|

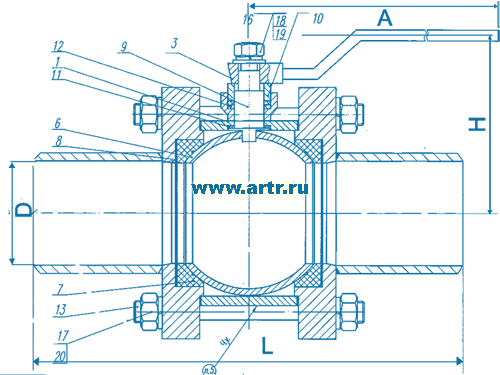

Габаритные и присоединительные размеры
|
|
 |
|
|
|
Наименование |
Диаметр фактический
(D) |
Строительная длина
(L) |
Высота
(H) |
Масса
(кг.) |
|
Ду6 |
6 |
130 |
100 |
|
|
Ду10 |
10 |
130 |
100 |
|
|
Ду15 |
15 |
130 |
100 |
0.7 |
|
Ду20 |
20 |
150 |
105 |
1.1 |
|
Ду25 |
25 |
160 |
120 |
1.8 |
|
Ду32 |
32 |
180 |
140 |
3.4 |
|
Ду40 |
40 |
200 |
190 |
5.1 |
|
Ду50 |
50 |
230 |
210 |
6.8 |
|
Ду65/50 |
50 |
290 |
230 |
7.2 |
|
Ду65 |
65 |
290 |
230 |
8.0 |
|
Ду80 |
80 |
310 |
250 |
12.2 |
|
Ду100/80 |
80 |
350 |
280 |
14.8 |
|
Ду100 |
100 |
350 |
280 |
19.7 |
|
Ду125/100 |
100 |
|
|
21.0 |
|
Ду150 |
150 |
|
|
23.2 |
Кран шаровый
11нж01пС предназначен для применения в
качестве запорного устройства на
трубопроводах и изготавливается на условный
диаметр от 6 до 150 мм и рабочее давление
16 и 25 кг/см2 , имеет
тип присоединения под приварку, нержавеющий корпус из
стали 12х18н10т, применяется для пищевых продуктов,
для воды, для спирта, для патоки, для агрессивных
сред, для растворителей, для кислоты,
для нефтепродуктов. Все шаровые краны
11нж01пС поставляемые компанией "АрмаТрейд"
имеют оригинальный заводской паспорт,
руководство по эксплуатации и сертификат
соответствия. |
|
|
|
|
