Кран 11с31п |
|
|
|
|
|
Кран
шаровой 11с31п |

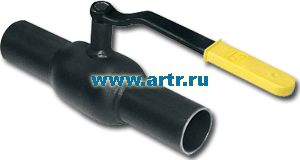

Кран
11с31п
стальной шаровой с цельносварным корпусом
предназначен для применения
на трубопроводах в качестве
запорного устройства и имеет тип присоединяется: сварка/сварка.
Условный
диаметр Ду15-200мм.
Условное рабочее давление Ду15-50мм:
Ру40 кг/см2.
Условное рабочее давление
Ду65-200мм:
Ру25 кг/см2
.
Рабочая среда:
для воды
(питьевого и технического
назначения), для пара,
для сжатого
воздуха, природного газа,
для нефтепродуктов.
Порядок установки: кран
устанавливается на
трубопроводе в любом
положении в местах доступных
для эксплуатации. Кран
шаровой 11с31п не требует
технического обслуживания.
Материалы:
Корпус, ракоятка – сталь 20;
Шар, шток – нержавеющая
сталь 20х13;
Винт, гайка, шпилька, шайба
– сталь 10;
Уплотнительные кольца шара–
фторопласт Ф4К20;
Прокладки – фторопласт Ф4;
Уплотнительные кольца штока
- резина ИРП-1287.
Класс герметичности затвора: «А».
Показатель надежности – 7000
циклов.
Срок службы - 10 лет.
На все шаровые краны
серии 11с31п:
гарантия 18 месяцев. |
|
|

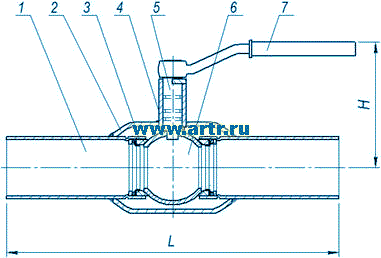

Габаритные и
присоединительные размеры шарового крана
|
|
Наименование деталей:
1 - Патрубок
2 - Корпус
3 - Шайба стопорная
Пружина тарельчатая
Втулка крепежная
Кольцо уплот. пробки шаровой
4 - Стакан
5 - Шток
Прокладка штока
Кольцо упл. штока
Штифт
6 - Пробка шаровая
7 - Ручка поворотная
Болт крепежный |
|
|
|
Ду, мм |
Диаметр прохода,
мм |
Условное рабочее давление, кг/см2 |
Размеры, мм |
Масса, кг |
|
L |
H |
|
Ду15 |
15 |
40 |
210 |
90 |
0.9 |
|
Ду20 |
20 |
40 |
230 |
90 |
1.2 |
|
Ду25 |
20 |
40 |
230 |
105 |
1.2 |
|
Ду32 |
25 |
40 |
260 |
110 |
1.5 |
|
Ду40 |
32 |
40 |
260 |
115 |
2.0 |
|
Ду50 |
40 |
40 |
300 |
120 |
3.3 |
|
Ду65 |
50 |
25 |
360 |
130 |
3.8 |
|
Ду80 |
65 |
25 |
370 |
170 |
6.0 |
|
Ду100 |
80 |
25 |
390 |
180 |
8.6 |
|
Ду125 |
100 |
25 |
390 |
190 |
15.1 |
|
Ду150 |
125 |
25 |
390 |
200 |
18.2 |
|
Ду200 |
150 |
25 |
390 |
220 |
23.5 |
|
|
|
|
Шаровые краны
11с31п BREEZE отличаются европейским
качеством и умеренной ценой, что делает
данные краны весьма конкурентоспособными по
сравнению с импортными аналогами. Особым
преимуществом кранов является,
то, что они могут применяться как для
установки на водопроводы (как питьевого и
технического назначения), так и на
газопроводы. |
|
|
1. Один из главных элементов
крана это запорный шар. У кранов он
выполнен из бесшовной трубы, в то время как
многие производители делают свои шары для
кранов из листа с применением сварки, в
связи, с чем на шаре появляется шов,
который дополнительно нагружает
фторопластовые уплотнения, уменьшая срок
службы. Вследствие этого показатель
надежности, наработка на отказ, у кранов
составляет 2500 циклов, в отличие от
аналогичных кранов у которых он составляет
500 циклов.
2. В шаровых кранах используются
кольца из фторопласта с добавлением графита
Ф4К20. Графит позволяет увеличить
износостойкость почти на два порядка, а
значит и ресурс самого крана.
3. Стяжные шаровые краны марки сделаны из
более толстостенного корпуса. Вес крана Ду80
приблизительно на 20% больше аналогов
произведенных на территории СНГ, а Ду150
доходит до 50%.
4. Качество продукции проверено многолетней
безаварийной эксплуатацией.
Кран 11с31п BREEZE серия EUROPE шаровой
стальной цельносварной стандартнопроходной
под приварку предназначен для полного
перекрытия питьевой и технической воды,
пара, нефтепродуктов или природного газа в
трубопроводах. Этот уникальный кран
соответствует самым высоким мировым
стандартам и рекомендован к применению в
системах тепловодоснабжения, в нефте- и
газопроводах, в сфере жилищно-коммунального
хозяйства, в промышленных и строительных
комплексах. Монтаж крана производится только
в закрытом положении. Кран шаровой
стальной 11с31п следует
устанавливать на трубопроводах в местах,
доступных для осмотра и обслуживания.
Открытие крана производится поворотом
ручки-рычага против часовой стрелки до
упора, закрытие - по часовой стрелке.
Положение ручки параллельно проходному
каналу шара соответствует полному открытию
крана. Существуют ограничители хода как для
полного открытия, так и для полного
закрытия. Использовать шаровой в
качестве регулирующего или дроссельного
устройства не допускается.
|
|
Преимущества
шаровых кранов 11с31п
- европейское качество
- низкая цена по сравнению с европейскими
аналогами
- строительная длина соответствует кранам
ведущих мировых производителей
- универсальность - помимо жидких сред,
используются и для природного газа
- не требуют обслуживания (подтягивание и
смазка)
- благодаря цельносварной конструкции краны
11с31п имеют высокий класс
герметичности и меньший вес
по сравнению с кранами других конструкций
- нержавеющие шар и шток
- шар крана 11с31п изготовлен из
бесшовной трубы, что повышает его рабочий
ресурс
- шток крана имеет двойное уплотнение и
защищен от вырывания специальной
конструкцией, что обеспечивает
безопасность
- в качестве уплотнительного материала шара
используется фторопласт Ф4К20, который в два
раза превосходит
по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и патрубком
проконтролирован ультразвуковым методом по
всей его длине
- ручка крана съемная и переставляется на
180°
- устанавливается кран крана на трубопроводе
в любом положении (горизонтально или
вертикально)
- гарантия 18 месяцев, срок эксплуатации до
10 лет , наработка на отказ - не менее 7000
циклов |
|
Кран шаровый стальной
11с31п под приварку изготовлен, проверен и испытан в
соответствии с ГОСТами и Техническими
Условиями, разрешен к применению на
территории Российской Федерации, что
подтверждено сертификатом, разрешением на
применение и санитарно-эпидемиологическим
заключением. |
|
|
