Кран 11с41п


Краны запорные

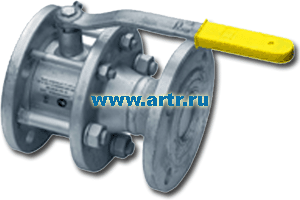

Кран 11с41п




Кран 11с41п предназначен для применения на трубопроводах в качестве запорного устройства.

Кран 11с41п имеет стандартную строительную длину, аналогичную стальным задвижкам ЗКЛ-2-16 (30с41нж Ру16), что делает их взаимозаменяемыми. Основными неоспоримыми преимуществами шаровых кранов от задвижек является: меньший вес, любое установочное положение (как вертикальное, так и горизонтальное,).
Основным недостатком можно считать: меньшую максимальную температуру рабочей среды до +200 оС у шаровых кранов 11с41п, против до +425 оС у стальных задвижек 30с41нж.



11с41п


Кран 11с41п стальной шаровой с цельносварным корпусом имеет тип присоединяется: фланец/фланец.

Кран изготавливается на условный диаметр Ду50-300мм.

Условное рабочее давление: Ру16 кг/см2.

Рабочая среда: для воды, для  пара, для сжатого воздуха, природного газа, для нефтепродуктов.

Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Кран шаровой 11с41п не требует технического обслуживания.

Материалы крана: Корпус, ракоятка – сталь 20; Шар, шток – нержавеющая сталь 20х13; Винт, гайка, шпилька, шайба – сталь 10; Уплотнительные кольца шара– фторопласт Ф4К20; Прокладки – фторопласт Ф4; Уплотнительные кольца штока - резина ИРП-1287.

Класс герметичности затвора: «А».

Показатель надежности – 7000 циклов.

Срок службы  - 10 лет.

На все шаровые краны: гарантия 18 месяцев.

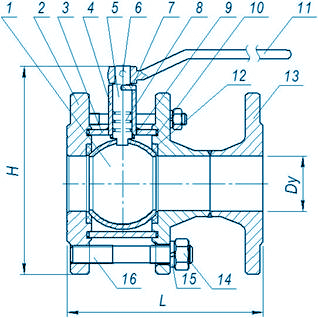

Габаритные и присоединительные размеры шарового крана


Кран 11с41п

Наименование деталей :

1

Пробка шаровая

2

Фланец

3

Корпус

4

Стакан

5

Ш ток

6

Болт

7

Штифт

8

Кольцо упл. штока

9

Прокладка штока

10

Кольцо упл. корпуса

11

Ручка

12

Кольцо упл. шара

13

Фланец

14

Гайка

15

Граверная шайба

16

Шпилька



Тип крана

 Диаметр
прохода, мм

Размеры, мм

Масса, кг

L

H

A

Ду50 с рукояткой

49

180

190

250

9,3

Ду65 с рукояткой

49

190

190

250

13,3

 Ду80 с рукояткой

75

210

230

270

15,8

Ду100 с рукояткой

75

230

235

270

18,3

Ду100 с рукояткой

98

350

 350



 37,0

Ду125 с рукояткой

98

255

305

270

33,0

Ду150 с рукояткой

98

280

305

270

38,0

Ду150 с редуктором

148

 390

 415



 79,0

Ду200 с редуктором

148

330

415



 93,0

Ду250 с редуктором

200

533

Ду300 с редуктором

250

610








Строительная длина кранов 11с41п совпадает с длиной стальной задвижки 31с41нж Py 16.

1. Один из главных элементов крана 11с41п это запорный шар. У кранов он выполнен из бесшовной трубы, в то время как многие производители делают свои шары для кранов из листа с применением сварки, в связи, с чем на шаре появляется шов, который  дополнительно нагружает фторопластовые уплотнения, уменьшая срок службы. Вследствие этого показатель надежности, наработка на отказ, у крановсоставляет 2500 циклов, в отличие от аналогичных кранов у которых он составляет 500 циклов.
2. В кранах 11с41п используются кольца из фторопласта с добавлением графита Ф4К20. Графит позволяет увеличить износостойкость почти на два порядка, а значит и ресурс самого крана.
3. Краны сделаны из более толстостенного корпуса. Вес крана Ду80 приблизительно на 20% больше аналогов произведенных на территории СНГ, а Ду150 доходит до 50%.
4. Качество продукции проверено многолетней безаварийной эксплуатацией.

   Кран 11с41п шаровой стальной c разборным корпусом фланцевый предназначен для полного перекрытия технической воды, пара, нефтепродуктов или природного газа в трубопроводах. Этот уникальный кран соответствует самым высоким мировым стандартам и рекомендован к применению в системах тепловодоснабжения, в нефте- и газопроводах, в сфере жилищно-коммунального хозяйства, в промышленных и строительных комплексах. Особенностью крана 11с41п является разборный корпус. Это позволяет, в случае необходимости, осуществлять замену составных деталей крана без его демонтажа из трубопровода. Монтаж крана производится только в закрытом положении. Кран следует устанавливать на трубопроводах в местах, доступных для осмотра и обслуживания. Открытие крана производится поворотом ручки-рычага против часовой стрелки до упора, закрытие - по часовой стрелке. Положение ручки параллельно проходному каналу шара соответствует полному открытию крана 11с41п. Существуют ограничители хода как для полного открытия, так и для полного закрытия. Использовать в качестве регулирующего или дроссельного устройства не допускается.



Преимущества

- европейское качество
- низкая цена по сравнению с европейскими аналогами
- разборный корпус
- строительная длина стандартных кранов 11с41п соответствует задвижкам 30с41нж аналогичных диаметров
- универсальность - помимо жидких сред, используются и для природного газа
- нержавеющие шар и шток
- шар крана 11с41п изготовлен из бесшовной нержавеющей трубы, что повышает его рабочий ресурс и
  обеспечивает высокую герметичность крана
- шток крана имеет двойное уплотнение и защищен от вырывания специальной конструкцией, что обеспечивает
  безопасность
- в качестве уплотнительного материала шара используется фторопласт Ф4К20, который в два раза превосходит
  по износостойкости обычный фторопласт Ф4
- сварной шов между корпусом и фланцами проконтролирован ультразвуковым методом по всей его длине
- устанавливается кран на трубопроводе в любом положении (горизонтально или вертикально)
- гарантия 18 месяцев, срок эксплуатации до 10 лет , наработка на отказ - не менее 2500 циклов


Кран 11с41п изготовлен, проверен и испытан в соответствии с ГОСТами и Техническими Условиями, разрешен к применению на территории Российской Федерации, что подтверждено сертификатом, разрешением на применение и санитарно-эпидемиологическим заключением.
