Назначение стальных кранов 11с67п


Кран 11с67п фланцевый изготовлен по ТУ У 04671406-003-1999; ГОСТ 21345, ГОСТ 28343.

Кран шаровой 11с67п фланцевый предназначен для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих газ, воду (холодную, горячую), нефтепродукты, пар, сжиженный газ и прочие среды, кроме токсичных, при температуре от минус 30°С до плюс 200°С.

Герметичность затвора кранов - класс 1(A) ГОСТ 9544.

Показатель надежности шаровых кранов - наработка до отказа 500 циклов.


Основные технические данные 11с67п


Кран шаровый 11с67п  фланцевый
Внешний вид крана 11с67
исполнение фланцевое

Рабочая среда: вода, пар, нефтепродукты, природный газ, жидкие и газообразные неагрессивные среды нейтральные к основным деталям крана.

Температура рабочей среды : -30 до +200оС.

Рабочее давление среды: 1,6 или 2,5 МПа(16 или 25 кгс/см2).

Герметичность затвора: класс А.

Присоединение к трубопроводу: фланцевое.

Установочное положение на трубопроводе: любое.

Направление подачи рабочей среды: любое.

Климатическое исполнение: У1 ГОСТ 15150-69.

Материал корпусных деталей: сталь углеродистая.

Запорный орган: шар из нержавеющей стали Ст 12Х18Н10Т.

Уплотнение в затворе: фторопласт Ф4.

Каждый кран 11с67п, начиная с ДУ 250/248, снабжен редукторным приводом. Возможна установка редукторных приводов, под заказ клиента, на любой диаметр производимых кранов ДУ 10-350/300, РУ 16 и 25, на КШ с фланцевым и с исполнением под приварку.

Краны 11с67п изготавливаются из углеродистой стали (ст.20), из стали 09г2с (для холодного климата) запорный элемент  из коррозионно-стойкой стали (ст. 12Х18Н10Т). Предназначены краны шаровые 11с67п для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ ГОСТ 15150)


Габаритные и присоединительные размеры 11с67п

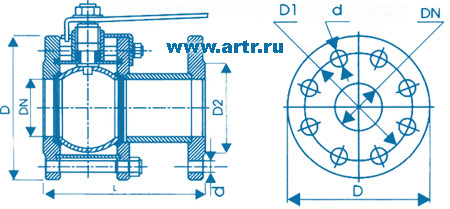

Кран шаровой 11с67п  фланцевый

Условный проход Эффективный диаметр Давление Py, МПа Размеры, мм Вес, кг
L D D1 D2 d

Ду15

13

1.6

2.5

108

140

95

65

47

14

2.1

2.2

Ду20

18

1.6

2.5

117

152

105

75

58

14

2.8

2.9

Ду25

24

1.6

2.5

127

120

115

85

68

14

4.0

4.2

Ду32

30

1.6

2.5

140

130

135

105

78

18

5.5

6.1

Ду40

37

1,6

2,5

165

240

145

110

88

18

7.5

8.3

Ду50

48

1.6

2.5

180

250

160

125

102

18

10.0

11.7

Ду65

48

1.6

2.5

200

270

180

145

122

18

12.0

13.8

Ду80

76

1.6

2.5

210

280

195

160

133

14

15.0

17.5

Ду100

76

1.6

2.5

230

300

215

230

180

190

158

15В

18

22

19.0

20.0

Ду100

98

1.6

2.5

230

300

215

230

180

190

158

158

18

22

23.0

25.0

Ду125

98

1.6

2.5

255

325

245

270

210

220

184

184

18

26

30.0

34.0

Ду150

98

1.6

2.5

280

350

280

300

240

250

212

212

22

26

37.0

45.0

Ду150

148

1.6

2.5

280

350

280

300

240

250

212

212

22

26

47.0

53.0

Ду200

148

1.6

2.5

330

400

335

360

295

310

268

278

22

26

57.0

68.0

Ду200

198

1.6

2.5

330

400

335

360

295

310

268

278

22

26

78.0

84.0

Ду250

198

1.6

2.5

450

450

405

425

355

370

320

335

26

30

98.0

110.0

Ду250

248

1.6

2.5

450

450

405

425

355

370

320

335

26

30

115.0

Ду300

248

1.6

2.5

500

500

460

485

410

430

370

300

26

30

140,0


Рекомендации по использованию и инструкция по эксплуатации 11с67п


Кран 11с67п предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ 1 ГОСТ 15150).  Кран 11с67п устанавливают в местах, удобных для обслуживания и осмотра. Установочное положение на трубопроводе - любое. Перед монтажом с проходных патрубков снять заглушки. При установке на кран редуктора открытие производится вращением рукоятки против часовой стрелки, полному открытию и закрытию соответствуют крайние положения гайки редуктора. При установке на кран рукоятки открытие производится поворотом её против часовой стрелки до упора. Установка рукоятки параллельно проходному каналу в шар соответствует полному открытию. При открытии и закрытии  нельзя применять добавочные рычаги к рукоятке во избежание поломки. В местах установки уровень вибрационной нагрузки не должен превышать 0,5 м/с2. Периодичность технического обслуживания - по регламенту потребителя, но не реже одного раза в год.


При техническом обслуживании проверить:
- герметичность относительно окружающей среды;
- плавность перемещения запорного органа.


Возможные неисправности и способы их устранения.

Протечка по штоку:
- подтянуть втулку; заменить уплотнительные кольца (фторопласт).

Протечка в затворе:
- подтянуть гайки на шпильках; заменить уплотнительные кольца (фторопласт); заменить прокладки (резиновые).


Шаровой кран
— это запорное устройство, в котором подвижная деталь затвора (пробка) имеет
форму шара с отверстием для пропуска потока среды.
