Кран ГШК фланцевый

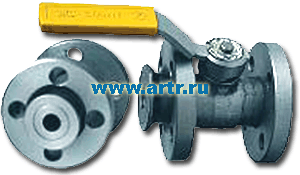

Кран шаровый газовый ГШК фланцевый

Кран ГШК с плавающими фланцами обеспечивает установку крана в любом положении и не требует углового совмещения крепежных отверстий фланцев трубопровода. Фланцевое присоединение к трубопроводу дает возможность многократного монтажа и демонтажа крана шарового, надежность герметизации стыков и возможность их подтяжки.

Краны ГШК выпускаются следующих видов:

- По климатическому исполнению:

Кран ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40оС до +80оС).

Кран ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60оС до +80оС). В обозначение крана добавляется буква «Н».
- В зависимости от транспортируемой среды трубопровода:

Кран ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.
Кран ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора.

Среда рабочая: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».

Разрешение Ростехнадзора № РРС 00-24251 от 16.04.2007г
Сертификат соответствия № РОСС RU.АЕ56.В06294 от 07.07.2006г



Технические параметры газовых кранов шаровых ГШК фланцевых


Параметр

Значение

Условный проход, Ду

15; 20; 25; 32; 40; 50

Способ крепления к трубопроводу

Плавающие фланцы - в обозначение крана добавляется буква "Ф"

Рабочее давление, PN

1,6; 2,5; 4,0 МПа

Герметичность затвора

по классу "А" ГОСТ 9544-93

Кран шаровой газовый ГШК фланцевый

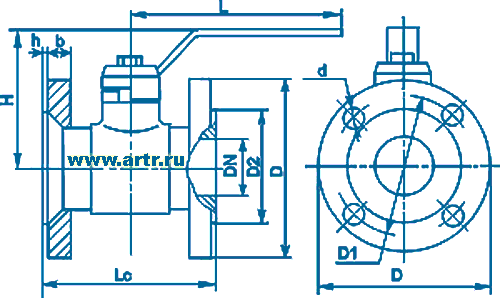

Габаритные и присоединительные размеры крана ГШК


Обозначение

DN

Lc

L

H

D

D1

D2

d

h

b

Масса, кг

ГШК 15Ф

15

110

145

88

95

65

47

14

2

14

2,3

ГШК 20Ф

20

120

145

88

105

75

58

14

2

16

3,0

ГШК 25Ф

25

120

145

95

115

85

68

14

2

16

4,3

ГШК 32Ф

32

140

145

95

135

100

78

18

2

18

5,8

ГШК 40Ф

40

160

220

115

145

110

88

18

3

19

9,1

ГШК 50Ф

50

156

220

115

160

125

102

18

3

21

9,9

ГШК 65Ф

50

160

220

115

180

145

122

18

3

21

11,9
