Краны запорные

Кран ГШК муфтовый


Кран шаровый газовый ГШК муфтовый

Кран ГШК муфтового исполнения присоединяется к трубопроводу с помощью стандартных сгонов и муфт с герметизацией резьбы лентой ФУМ или паклей, пропитанной железным суриком.

Краны ГШК муфтовые выпускаются следующих видов:

- По климатическому исполнению:
Газовые краны ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40оС до +80оС).
Газовые краны ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60оС до +80оС). В обозначение крана добавляется буква «Н».
- В зависимости от транспортируемой среды трубопровода:
Газовые краны ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.
Газовые краны ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».
Разрешение Ростехнадзора № РРС 00-24251 от 16.04.2007г
Сертификат соответствия № РОСС RU.АЕ56.В06294 от 07.07.2006г



Технические параметры кранов ГШК муфтового исполнения

Параметр

Значение

Условный проход, Ду

15; 20; 25; 32; 40; 50

Рабочее давление, Ру

1,6; 2,5; 4,0 МПа

Герметичность затвора

по классу "А" ГОСТ 9544-93

Кран шаровой газовый ГШК муфтовый

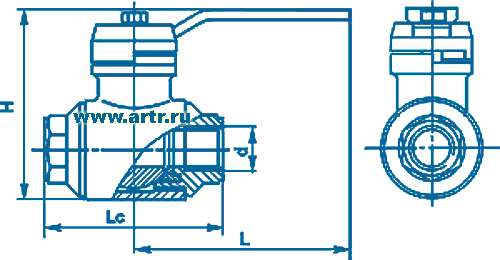

Присоединительные размеры и габариты газовых кранов ГШК муфтового исполнения


Обозначение

Ду

Lc

H

d

L

Масса, кг

ГШК 15

15

80

110

G1/2"-B

145

0,9

ГШК 20

20

106

110

G3/4''-B

145

1,0

ГШК 25

25

106

127

G1''-B

145

1,5

ГШК 32

32

120

127

G1/4''-B

145

1,8

ГШК 40

40

120

160

G1/2''-B

220

3,5

ГШК 50

50

148

160

G2''-B

220

3,8
