Кран ГШК под приварку



Кран шаровый газовый ГШК под приварку

Кран ГШК под приварку присоединяется к трубопроводу с помощью сварки. Преимуществами являются полная и надежная герметичность соединения, минимум обслуживания.

Краны под приварку выпускается следующих видов:
- По климатическому исполнению:
Шаровой кран ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40оС до +80оС).
Шаровой кран ГШК северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60оС до +80оС). В обозначение крана добавляется буква «Н».
- В зависимости от транспортируемой среды трубопровода:
Шаровой кран ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.
Шаровой кран ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».
Разрешение Ростехнадзора № РРС 00-24251 от 16.04.2007г
Сертификат соответствия № РОСС RU.АЕ56.В06294 от 07.07.2006г



Технические параметры газовых кранов шаровых ГШК под приварку


Параметр

Значение

Условный проход, DN

15; 20; 25; 32; 40; 50

Способ крепления к трубопроводу

С помощью сварки. В обозначение крана добавляется буква "С"

Рабочее давление, PN

1,6; 2,5; 4,0 МПа

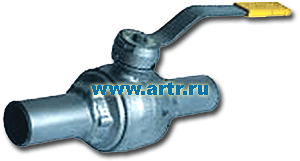

Кран шаровой газовый ГШК под приварку приварной

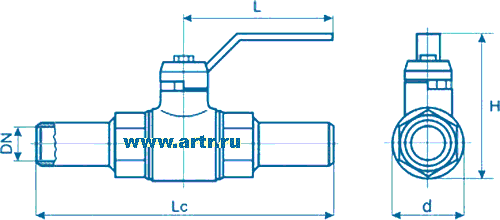

Присоединительные размеры и габариты газовых кранов шаровых ГШК приварных


Обозначение

DN

Lc

L

H

d

Масса, кг

ГШК 15С

15

230

145

110

45

1,1

ГШК 20С

20

260

145

110

45

1,3

ГШК 25С

25

260

145

127

62

1,9

ГШК 32С

32

300

145

127

62

2,6

ГШК 40С

40

300

220

160

92

4,3

ГШК 50С

50

330

220

160

92

5,2
