Краны запорные

Кран ГШК штуцерный

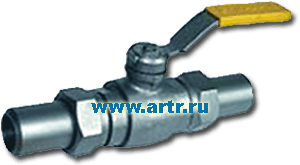

Кран шаровый газовый ГШК штуцерный

Кран ГШК штуцерный с шаровым ниппелем «под приварку» выпускается следующих видов:

- По климатическому исполнению:

Кран ГШК серийного исполнения: материал корпуса - сталь 20 ГОСТ 1050-88 (от –40 оС до +80 оС).

Северного исполнения «норд»: материал корпуса - сталь 09Г2С ГОСТ 19281-89 (от –60оС до +80оС). В обозначение крана добавляется буква «Н».

- В зависимости от транспортируемой среды трубопровода:

Кран ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода.

Кран ГШК с фторопластовым (Ф-4 ГОСТ 10007-80) уплотнением затвора. Среда: очищенный от механических примесей неагрессивный природный газ ГОСТ 5542-87, жидкая фаза сжиженных углеводородов ГОСТ 20448-90 и ГОСТ 27578-87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение крана вводится буква «Ж».
Разрешение Ростехнадзора № РРС 00-24251 от 16.04.2007г
Сертификат соответствия № РОСС RU.АЕ56.В06294 от 07.07.2006г



Технические параметры кранов ГШК штуцерных


Параметр

Значение

Условный проход, DN

15; 20; 25; 32; 40

Способ крепления к трубопроводу

Сварка. В обозначение крана добавляется буква "Ш"

Рабочее давление, PN

1,6; 2,5; 4,0 МПа

Кран шаровой газовый ГШК штуцерный

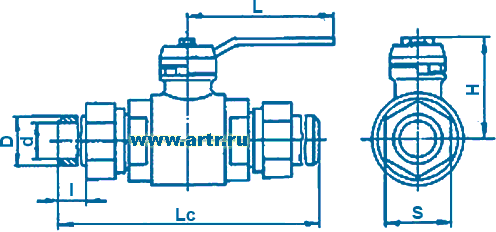

Присоединительные размеры и габариты газовых  шаровых кранов ГШК штуцерных


Обозначение

DN

Lc

L

I

D

d

S

H

Масса, кг

ГШК 15Ш

15

220

145

50

22

14

36

110

1,2

ГШК 20Ш

20

230

145

50

28

18

36

110

1,4

ГШК 25Ш

25

250

145

55

34

24

50

127

2,2

ГШК 32Ш

32

260

145

50

43

31

50

127

3,1

ГШК 40Ш

40

320

220

58

48

37

75

160

4,8
