Задвижка 31ч917бр


ЗАДВИЖКИ

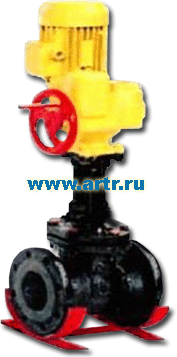

Задвижка 31ч917бр
 чугунная фланцевая клиновая с выдвижным шпинделем с электроприводом




31ч917бр

Задвижка 31ч917бр применяется в качестве запорного устройства на трубопроводах для транспортировки воды и пара при температуре до 225 °С. и установке задвижки 31ч917бр в наклонном или горизонтальном положении должна быть предусмотрена опора под корпус электропривода.

Задвижка 31ч917бр может комплектоваться ответными фланцами, паронитовыми прокладками и крепежными изделиями.
Установочное положение задвижек на трубопроводе любое, кроме, электроприводом вниз
Направление подачи среды любое
Присоединение к трубопроводу фланцевое
Присоединительные фланцы по ГОСТ 12817-80 с уплотнительными поверхностями исполнения 1 и присоединительными размерами по ГОСТ 12815-80 ряд 2
Класс герметичности затвора В, С, D по ГОСТ 9544-93



31ч917бр

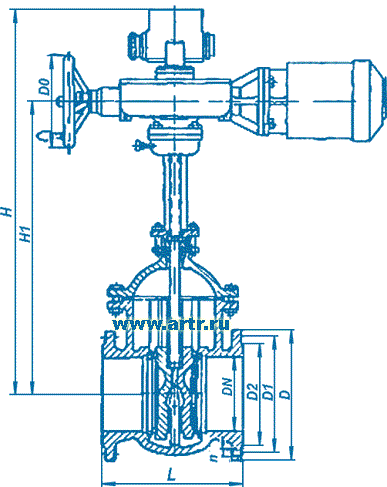

Основные габаритные и присоединительные размеры и масса


Условный диаметр , Ду Ру, МПа (кг/см2 ) D D1 D2 D0 H H1 L d n масса, кг Тип электропривода, значение максимального крутящего момента Н*м (кгс*м)

50

1(10)

160

125

102

160

27S

336

180

18

4

43,0

РП-А-01 Мкр=25

80

1(10)

195

160

135

200

365

480

210

18

4

52,0

РП-А-02 Мкр=40

100/80

1(10)

215

180

158

200

365

480

230

18

8

57,0

РП-А-02 Мкр=40

100

1(10)

215

180

158

200

416

526

230

18

8

58,0

РП-А-02 Мкр=40

150

1(10)

280

240

212

240

593

763

280

22

8

100,0

РП-Б-01 Мкр=50

200

1(10)

335

295

268

268

670

900

330

22

8

163,5

РП-Б-02-1 Мкр=100

250

1(10)

390

350

320

320

830

1080

450

22

12

211,3

РП-Б-02-2 Мкр=120

300/250

1(10)

440

400

370

320

820

1080

500

22

12

226,0

РП-Б-02-2 Мкр=130
