Регулятор РДБК



Регулятор давления газа РДБК


       Регуляторы давления газа РДБК устанавливаются в газорегуляторных пунктах (ГРП) и газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых объектов, с целью редуцирования среднего или высокого давления искусственных, природных, углеводородных сжиженных и других неагрессивных газов и удержания его значения на заданном уровне.
       Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.
       Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 45°С при изготовлении корпусных деталей из алюминиевых сплавов и от минус 15 до плюс 45°С при изготовлении корпусных деталей из серого чугуна.


маркированный список Основные технические характеристики
маркированный список Подробное описание
маркированный список Габаритно-присоединительные размеры регулятора РДБК высокого давления
маркированный список Габаритно-присоединительные размеры регулятора РДБК низкого давления





Основные технические характеристики регулятора давления газа РДБК



Марка

Ду,
мм

Температура
эксплуатации,
оС

Рвх.,
МПа

Рвых.,
кПа

Мах пропускная
способность,
оС

Масса,
кг

РДБК-1-25

50

от +1 до +60

1,2

1,0 - 60,0

1 000

29,0

РДБК-1п-25

50

от +1 до +60

1,2

30 - 600

1 000

29,0

РДБК-1-50/25

50

от +1 до +40

1,2

1,0 - 60,0

3 350

39,0

РДБК-1п-50/25

50

от +1 до +40

1,2

30,0 - 600,0

3 350

35,8

РДБК-1-50/35

50

от +1 до +40

1,2

1,0 - 60,0

5 000

39,0

РДБК-1п-50/35

50

от +1 до +40

1,2

30,0 - 600,0

5 000

35,8

РДБК-1-100/50

100

от +1 до +40

1,2

1,0 - 60,0

9 500

95,0

РДБК-1п-100/50

100

от +1 до +40

1,2

30,0 - 600,0

9 500

89,1

РДБК-1-100/70

100

от +1 до +40

1,2

1,0 - 60,0

19 000

95,0

РДБК-1п-100/70

100

от +1 до +40

1,2

30,0 - 600,0

19 000

89,1

РДБК-1В-200/105

200

от +1 до +60

1,2

60,0 - 600,0

47 000

300,0

РДБК-1Н-200/105

200

от +1 до +60

1,2

0,5 - 60,0

47 000

300,0

РДБК-1В-200/140

200

от +1 до +60

1,2

60,0 - 600,0

70 000

300,0

РДБК-1Н-200/140

200

от +1 до +60

1,2

0,5 - 60,0

70 000

300,0




НАИМЕНОВАНИЕ ПАРАМЕТРА
ИЛИ ХАРАКТЕРИСТИКИ

ВЕЛИЧИНА ПО ТИПАМ ИЛИ ИСПОЛНЕНИЯМ
Регулятор давления РДБК

РДБК1-50Н
(РДБК1-50В)

РДБК1-100Н
(РДБК1-100В)

РДБК1-200Н/105
(РДБК1-200В/105)

РДБК1-200Н/140
(РДБК1-200В/140)

Максимальное давление газа на входе, МПа

1,2

Диаметр условного прохода, мм

50

100

200

200

Диапазон настройки выходного давления, МПа

0,001-0,06
(0,03-0,6)

Пропускная способность, м3/ч
при входном давлении:
0,1 МПа
0,6 МПа
1,2 МПа



900
3178
6500



2816
9926
18400



5900
20650
38350



9500
33250
61570

Присоединение входного и выходного патрубка

фланцевое по ГОСТ 12815-80

Масса, кг

38

60

114

114

Средний срок службы, лет, не менее

15

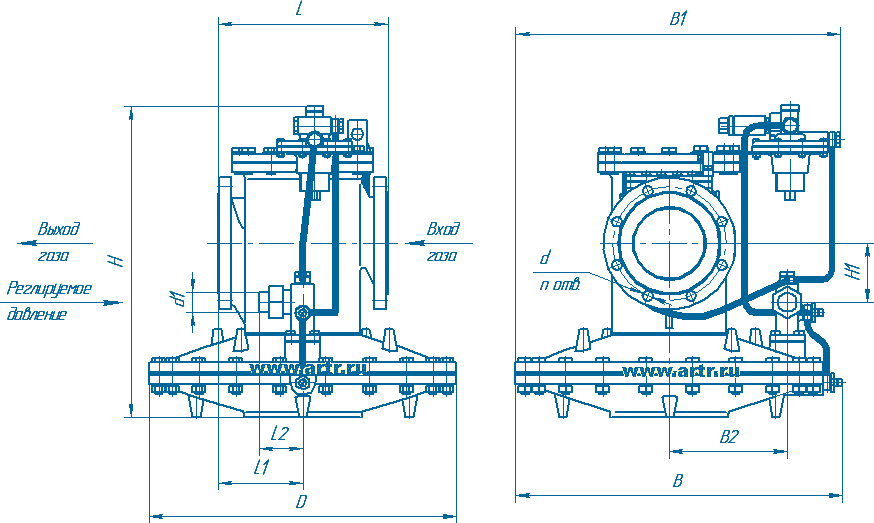

Чертеж регулятора РДБК высокого давления

Габаритно-присоединительные размеры регулятора РДБК высокого давления

Наименование изделия

Ду

L

L1

L2

L3

D

H

H1

B

B1

B2

d

d1

n

РДБК1-50Н (РДБК1-50В)

50

230

115

109

234

360

474

42,5

369

450

120

18

34

4

РДБК1-100Н (РДБК1-100В)

100

350

175

92

225

466

515

40

507

546

162

22

41,5

8

РДБК1-200Н (РДБК1-200В)

200

600

300

92

225

650

754

138

588

744

250

22

41,5

8

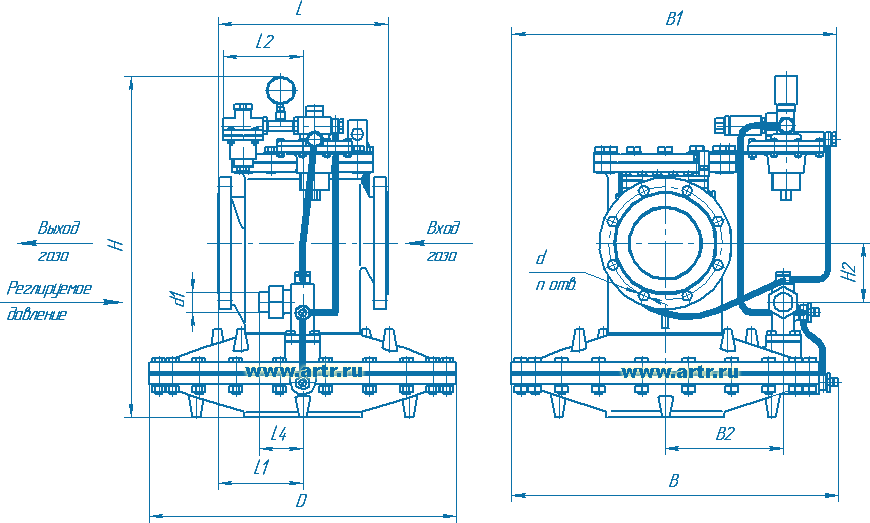

Чертеж регулятора РДБК низкого давления
Регулятор давления газа РДБК1

Габаритно-присоединительные размеры регулятора РДБК низкого давления

Наименование изделия

Ду

L

L1

L2

L3

D

H

H1

B

B1

B2

d

d1

n

РДБК1-50Н (РДБК1-50В)

50

230

115

109

234

360

474

42,5

369

450

120

18

34

4

РДБК1-100Н (РДБК1-100В)

100

350

175

92

225

466

515

40

507

546

162

22

41,5

8

РДБК1-200Н (РДБК1-200В)

200

600

300

92

225

650

754

138

588

744

250

22

41,5

8
