Клапаны запорные электромагнитные

Клапан 15б818р, 13с804р


Назначение клапанов электромагнитных 15б818р и 13с804р


15Б818р

Клапан 15б818р и 13с804р предназначены для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.

Рабочая среда для клапана 15б818р (ПЗ.26237) и клапана 13с804р (ПЗ.26237): воздух, газообразный хладон.

Для клапанов ПЗ.26237 применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.

Корпус клапана электромагнитного 15б818р Латунь ЛС 40-СД,  для клапана 13с804р сталь 3.

Клапаны электромагнитные изготавливаются на Ду10 мм и Ду15 мм. с ручным дублером (рисунок 1) или без ручного дублера (рисунок 2).


Технические параметры клапанов 15б818р и 13с804р


Обозначение

Условное обозначение

Материал основных деталей

Рабочая среда

Температура рабочей среды °С

Исполнение

Масса, кг

ПЗ 26237-015

15б818р

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

Без ручного дублера

Нормальное

(рисунок 1)

2,05

ПЗ 26237-015-01

13с804р

 Сталь Ст.3

ПЗ 26237-015-02

15б818р1

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-03

13с804р2

 Сталь Ст.3

ПЗ 26237-015-04

15б818рТ

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

Без ручного дублера

Тропическое

(рисунок 1)

ПЗ 26237-015-05

13с804рТ

 Сталь Ст.3

ПЗ 26237-015-06

15б818р1Т

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-07

13с804р2Т

 Сталь Ст.3

ПЗ 26237-015-08

15б818р4

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

Без ручного дублера

Нормальное

(рисунок 1)

ПЗ 26237-015-09

13с804р4

 Сталь Ст.3

ПЗ 26237-015-10

15б818р5

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-11

13с804р5

 Сталь Ст.3

ПЗ 26237-015-12

15б818р4Т

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

Без ручного дублера

Тропическое

(рисунок 1)

ПЗ 26237-015-13

13с804р4Т

 Сталь Ст.3

ПЗ 26237-015-14

15б818р5Т

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-15

13с804р5Т

 Сталь Ст.3

ПЗ 26237-015-16

15б818р2

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

С ручным дублером

Нормальное

(рисунок 2)

2,10

ПЗ 26237-015-17

13с804р1

 Сталь Ст.3

ПЗ 26237-015-18

15б818р3

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-19

13с804р3

 Сталь Ст.3

ПЗ 26237-015-20

15б818р2Т

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

С ручным дублером

Тропическое

(рисунок 2)

ПЗ 26237-015-21

13с804р1Т

 Сталь Ст.3

ПЗ 26237-015-22

15б818р3Т

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-23

13с818р3Т

 Сталь Ст.3

ПЗ 26237-015-24

15б818р6

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

С ручным дублером

Нормальное

(рисунок 2)

ПЗ 26237-015-25

13с804р6

 Сталь Ст.3

ПЗ 26237-015-26

15б818р7

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-27

13с804р7

 Сталь Ст.3

ПЗ 26237-015-28

15б818р6Т

Латунь ЛЦ40Сд

Газообразный хладон 12 с маслом ХФ 12-16

Воздух

От 10 до 100

От 0 до 45

С ручным дублером

Тропическое

(рисунок 2)

ПЗ 26237-015-29

13с804р6Т

 Сталь Ст.3

ПЗ 26237-015-30

15б818р7Т

Латунь ЛЦ40Сд

Газообразный хладон 22 с маслом ХФ-40

От 20 до 60

ПЗ 26237-015-31

13с804р7Т

 Сталь Ст.3

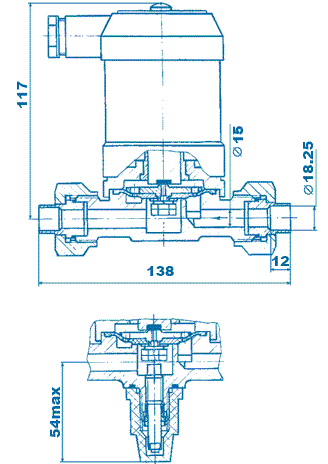

Клапан мембранный электромагнитный
15б818р и 13с804р


13с804р


Пример обозначения клапана Ду15, латунного, в нормальном исполнении , для газообразного хладона- 12 с маслом ХФ 12-16 , на напряжение 220 В переменного тока частотой 50 Гц, без ручного дублера при заказе и в документации другой продукции: «Клапан мембранный с электромагнитным приводом Ду15, ПЗ 26237-015 (15б818р), 220 В, 50 Гц, ТУ 26-07-046-74».


Технические параметры для электромагнитов клапанов 15б818р и 13с804р


Условное обозначение

 Обозначение

Рисунок

Характеристика электромагнита

Напряжение, В

Частота, Гц

Род тока

Мощность

Режим работы ПВ, %

15б818р

ПЗ 26237-015

1



127

220

380











50





60

Переменный







40 В×А





60 В×А

100

13с804р

ПЗ 26237-015-01

15б818р1

ПЗ 26237-015-02

13с804р2

ПЗ 26237-015-03

15б818рТ

ПЗ 26237-015-04

127

220

380

13с804рТ

ПЗ 26237-015-05

15б818р1Т

ПЗ 26237-015-06

13с804р2Т

ПЗ 26237-015-07

15б818р4

ПЗ 26237-015-08

12

24

110

220

-

Постоянный

20 Вт

13с804р4

ПЗ 26237-015-09

15б818р5

ПЗ 26237-015-10

13с804р5

ПЗ 26237-015-11

15б818р4Т

ПЗ 26237-015-12

13с804р4Т

ПЗ 26237-015-13

15б818р5Т

ПЗ 26237-015-14

13с804р5Т

ПЗ 26237-015-15

15б818р2

ПЗ 26237-015-16

2

127

220

380





50





60

Переменный







40 В×А





60 В×А

13с804р1

ПЗ 26237-015-17

15б818р3

ПЗ 26237-015-18

13с804р3

ПЗ 26237-015-19

15б818р2Т

ПЗ 26237-015-20

127

220

380

400

13с804р1Т

ПЗ 26237-015-21

15б818р3Т

ПЗ 26237-015-22

13с818р3Т

ПЗ 26237-015-23

15б818р6

ПЗ 26237-015-24

12

24

110

220

-

Постоянный

20 Вт

13с804р6

ПЗ 26237-015-25

15б818р7

ПЗ 26237-015-26

13с804р7

ПЗ 26237-015-27

15б818р6Т

ПЗ 26237-015-28

13с804р6Т

ПЗ 26237-015-29

15б818р7Т

ПЗ 26237-015-30

13с804р7Т

ПЗ 26237-015-31


Рабочее положение на горизонтальном трубопроводе- электромагнитом вверх.
Допустимое отклонение от вертикали 15
°.


Принципиальная электрическая схема для клапанов 13с803р и 15б806р
