Клапаны запорные электромагнитные

13с810р


Назначение клапана 13с810р


Клапан 13с810р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением при установке на трубопроводах магистральных холодильных установок.

Рабочая среда:
Жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30, вода пресная.

Для клапанов 13с810р применяются электромагнитные катушки с напряжением в 12В, 24В, 110В, 127В, 220В и 380В.

Корпус: сталь 3.

Клапан выпускается на Ду 10, 15 мм. и с ручным дублером (рисунок 1) или без ручного дублера (рисунок 2).

Клапан 13с810р состоит из двух основных частей: электромагнитной катушки являющейся элементом управления и клапана служащего роль запорного органа.

Клапан является разборным и ремонтируемым изделием. В нашей компании можно заказать запасную электромагнитную катушку для клапана на 220В или 24. Замена катушки на клапане производится путем съема защитного кожуха с клапана. Демонтаж клапана с трубопровода при замене электромагнитной катушки не требуется.



Технические параметры клапана 13с810р


Обозначение

Условное обозначение  Ду, мм Давление Рр, МПа (кгс/см2) Рабочая среда Температура рабочей среды, °С Исполнение

Массаа
кг

ПТ 26264-010

13с810р10

10

От 6,65×10-4

до 2,3

(от 5 мм.рт.ст.

до 23)

жидкий и газообразный

аммиак

от 0

до 2,3

 (от 0

до 23)

вода

Жидкий и газообразный аммиак с маслами: ХА,

ХА-30,   ХА-23





Пресная вода

От –40 до +45 (жидкий аммиак)

От –20 до +60 (газообразный аммиак)

От 2

до 45

(вода)

Нормальное

2,05

ПТ 26264-010-01

13с810р11

ПТ 26264-010-02

13с810р12Т

Тропическое

ПТ 26264-010-03

13с810р11Т

ПТ 26264-015

13с810р10

15

Нормальное

2,10

ПТ 26264-010-01

13с810р11

ПТ 26264-010-02

13с810р12Т

Тропическое

ПТ 26264-010-03

13с810р11Т

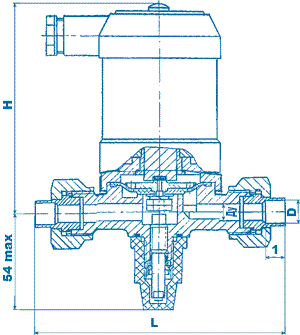

Габаритные и присоединительные размеры для клапана 13с810р


Обозначение

Размеры в мм

Ду

D

L

I

H

ПТ 26264-010

10

12,2

132

9

117

ПТ 26264-015

15

18,25

138

12

117


Гарантийный срок эксплуатации- 24 месяца.

Гарантийная наработка- 60 000 циклов (15 000 часов).




Пример обозначения вентиля  Ду10,  в нормальном исполнении, для жидкого аммиака, на напряжение 220 В  переменного тока частотой 50 Гц, при заказе и  в документации другой продукции: «Клапан  мембранный с электромагнитным приводом  Ду10, 13с810р ,  220 В,  50 Гц,  ТУ 26-07-046-74».


Технические параметры для электромагнитов клапана13с810р




Обозначение

Характеристика электромагнита

Напряжение, В

Частота, Гц

Род тока

Мощность

ПТ26264-010

127, 220, 380

50

Переменный

40 В×А

ПТ26264-010-01

12, 24, 110, 220

-

Постоянный

20 Вт

ПТ26264-010-02

127, 220, 380, 400

220

50

60

Переменный

40 В×А

60 В×А

ПТ26264-010-03

12, 24, 110, 220

-

Постоянный

20 Вт

ПТ26264-015

127, 220, 380

50

Переменный

40 В×А

ПТ26264-010-01

12, 24, 110, 220

-

Постоянный

20 Вт

ПТ26264-010-02

127, 220, 380, 400

220

50

60

Переменный

40 В×А

60 В×А

ПТ26264-010-03

12, 24, 110, 220

-

Постоянный

20 Вт


Схема подключения клапана 13с810р
