Клапан 15б816р





Клапан с электромагнитным приводом 15Б816р (Т 26314)

Клапан 15б816р предназначен для использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Проход условный Ду: - 10мм

Пропуск среды в затворе - не допускается

Мощность - для постоянного тока, Вт 12
                 - для переменного тока, В•А 12

Степень защиты оболочки электромагнитного привода клапана  - IP 44, - IP 54

Присоединение к трубопроводу - муфтовое

Вид действия клапана -  "НЗ" (нормально – закрыт)

Направление подачи рабочей среды - на золотник

Климатическое исполнение - У3 ГОСТ 15150-69

Материал основных деталей - латунь ЛЦ40Сд

Изготовление и приемка - ТУ 26-07-055-2000

Проход условный Ду, мм 10

Пропуск среды в затворе см3/мин

не допускается

Мощность

для постоянного тока, Вт 12
для переменного тока, В А 12

Степень защиты оболочки электромагнитного привода IP 44

Степень защиты клапана 15б816р1

IP 54

Присоединение к трубопроводу

муфтовое

Вид действия нормально – закрыт
Направление подачи рабочей среды на золотник
Климатическое исполнение У3 ГОСТ 15150-69
Материал основных деталей латунь ЛЦ40Сд
Изготовление и приемка ТУ 26-07-055-2000




Технические параметры клапана 15б816р


Наименование

Рабочая среда

Давление рабочей среды Рр, МПа (кгс/см2)

Температура рабочей среды,
 °С

Характеристика электромагнита

Масса,

кг

Нап-ряжение, В

Частота, Гц

Род тока

Режим работы, ПВ,%

15б816р

Природный   газ

От 0,005 до 0,03 (от 0,05 до 0,3)

20

110

-

Постоянный

100

0,75

15б816р1

1,00

15б816р2

От 0,005 до 0,1 (от 0,05 до 1)

220

50

Переменный

0,75

15б816р3

0,6 (6)

1,6 (16)

60

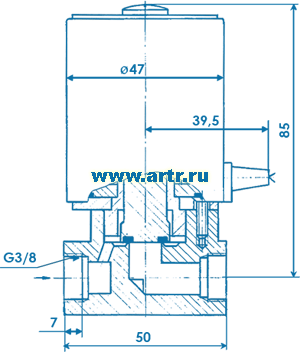

Габаритные и присоединительные размеры


Клапан электромагнитный 15Б816р (Т 26314)




Схема подключения


Т 26314


Пример обозначения клапана «НЗ» Ду10, для природного газа с напряжением 110 В, постоянного тока при заказе: Клапан с электромагнитным приводом Ду10, 15б816р ТУ 26-07-055-2000.
