Клапаны запорные электромагнитные

Клапан Т26315-010


Назначение клапана Т26315-010


Клапан Т26315-010 предназначен для использования в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Проход условный Ду, мм - 10 мм

Пропуск среды в затворе см3/мин, не более - не допускается

Мощность - для постоянного тока, Вт 12
                 - для переменного тока, В•А 12

Режим работы ПВ - 100

Степень защиты оболочки - IP 44, - IP54

Присоединение к трубопроводу - муфтовое

Вид действия  "НО" (нормально – открыт)

Направление подачи рабочей среды - на золотник

Направление подачи рабочей среды - под золотник

Климатическое исполнение - У3 ГОСТ 15150-69

Материал основных деталей латунь ЛЦ40Сд

Изготовление и приемка - ТУ 26-07-055-2000



Технические параметры клапана Т26315-010


Обозначение

Условное обозначение

Рабочая среда

Давление  рабочей среды Рр, МПа (кгс/см2)

Температура рабочей среды, °С

Характеристика электромагнита

Масса,

кг

Напряжение, В

Частота, Гц

Мощность,

Род тока

Вт

В·А

26315-010

15б817р

Природный газ

От 0,005  до 0,03                  (от 0,05  до 0,3)

20

110

-

12

-

Постоянный

0,85

26315-010-01

15б817р1

1,10

26315-010-02

15б817р2

От 0 до0,05

(от 0 до0,5)



30

220

50

-

20

Переменный

1,25

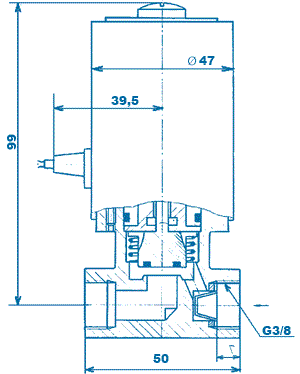

Габаритные и присоединительные размеры клапана Т26315-010




Гарантийный срок эксплуатации- 24 месяца.

Гарантийная наработка- 12 000 циклов.



Пример обозначения клапана «НО» с электромагнитным приводом Ду10, для природного газа с напряжением 110 В, постоянного тока при заказе и в документации другой продукции: «Клапан с электромагнитным приводом Ду10, 15б817р (Т 26315-010) ТУ 26-07-055-2000».

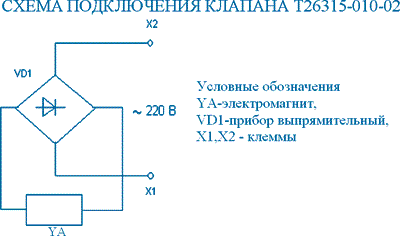

Схема подключения для клапана
Т26315-010
