Клапаны запорные электромагнитные

15б859п


Назначение  клапана 15б859п


Клапан запорный электромагнитный 15Б859п

Клапан 15б859п предназначен для применения в качестве запорного устройства с дистанционным управлением на трубопроводах различных систем.
Перепад давления на закрытом клапане, обеспечивающий открытие затвора ∆Р, МПа (кгс/см2) - от 0 до 0,6 (от 0 до 6).
Пропуск среды в затворе при Δ Р от 0 до 0,6 МПа - не допускается.
Направление подачи рабочей среды - на золотник.
Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх, допустимое отклонение от вертикали – не более 15
°.
Климатическое исполнение - У3 ГОСТ 15150-69.
Температура окружающей среды t, °C - от 15 до 35.
Степень защиты оболочки электромагнитного привода - IP 65.
Режим работы ПВ % - 100.
Присоединение к трубопроводу - муфтовое.
Изготовление и приемка - ТУ 26-07-074-2002.


Технические параметры клапана 15б859п


Обозначение

Условное обозначение

Проход условный, Ду

Давление рабочее

Рр, МПа   (кгс/см2)

Температура рабочей среды, ºС

Рабочая среда

Материал основных деталей

ПЗ.26291-010 М1

15б859п

10

0,6 (6)

От 20

до 180

Пар, кон денсат

Латунь ЛЦ40Сд

ПЗ.26291-015 М1

15б859п

15

0,6 (6)

От 20

до 180

Пар, кон денсат

Латунь ЛЦ40Сд


Клапан электромагнитный 15Б859п

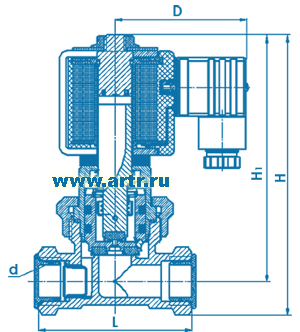

Технические параметры и габаритные размеры клапана 15б859п


маркированный список Клапан ПЗ.26291-010 М1
маркированный список Клапан ПЗ.26291-015 М1
маркированный список Клапан 15б859п Ду10
маркированный список Клапан 15б859п Ду15

Обозначение

 Ду, мм

Характеристика электромагнита

 d

Размеры в мм

 Масса, кг

Напряжение, В

Частота, Гц

Мощность, В·А

Род тока

H

Н1

L

D

 15б859п

10

220

50

30

Переменный

G 3/8

124

112

 70

 55

0,92

 ПЗ.26291-010 М 1

24

 15б859п

15

220

50

30

Переменный

G 1 /2

128

122

 70

 55

0,95

 ПЗ.26291-015 М 1

24

Гарантийный срок эксплуатации- 24 месяца.

Гарантийная наработка- 30 000 циклов.


Пример обозначения клапана электромагнитного Ду10 с напряжением 220 В, частотой 50 Гц при заказе и в документации другой продукции: «Клапан электромагнитный 15б859п, на 220 В, 50 Гц, ТУ 26-07-074-2002».


Схема подключения для клапана 15б859п
