Клапаны запорные электромагнитные

15б862бк

Назначение клапана 15б862бк


Клапан 15Б862бк


Клапан 15б862бк предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.

Клапан изготавливается на условный диаметр - 25 мм.

Степень защиты оболочки электромагнитного привода - IP 65

Присоединение к трубопроводу - муфтовое

Пропуск среды в затворе при ∆ Р от 0,1 до 1,6 МПа - не допускается

Климатическое исполнение клапана  - У3 ГОСТ 15150-69

Температура окружающей среды ºС - от 15 до 35

Материал основных деталей - Латунь ЛЦ 40 Сд

Масса клапана кг - 1,42
Изготовление и приемка - ТУ 26-07-074-2002

Рабочее положение на горизонтальном трубопроводе – электромагнитом вверх.

Допустимое отклонение клапана от вертикали – не более 15
°С.


Наименование

Клапан 15б862бк

Условное обозначение

Клапан ПЗ.26266-025

Проход условный Ду, мм 25

Пропуск среды в затворе при ∆ Р от 0,1 до 1,6 МПа

не допускается

Степень защиты оболочки электромагнитного привода IP 65

Присоединение к трубопроводу

муфтовое

Климатическое исполнение У3 ГОСТ 15150-69
Температура окружающей среды, ºС от 15 до 35
Материал основных деталей латунь ЛЦ40Сд
Масса, кг 1,42
Изготовление и приемка ТУ 26-07-074-2002


Технические данные и параметры электромагнитов клапана 15б862бк


Обозначение

  Условное обозначение

Давление    рабочее Рр, МПа (кгс/см)

Температура рабочей среды, °С

Среда рабочая

Характеристика электромагнита

Род тока

Напряжение, В

  Гц

Мощность

15б862бк

ПЗ.26266-025

От 0,05 до 1,6 (от 0,5 до 16)

От 5 до 100

Вода

Переменный

220

50

30 В×А

ПЗ.26266-025-01

24

ПЗ.26266-025-02

127

ПЗ.26266-025-03

380

ПЗ.26266-025-04

220

60

ПЗ.26266-025-05

От 0,05 до 1,6 (от 0,5 до 16) От 5 до 100 Вода

Постоянный

12

-

18 Вт

ПЗ.26266-025-06

24

ПЗ.26266-025-07

110

ПЗ.26266-025-08

220

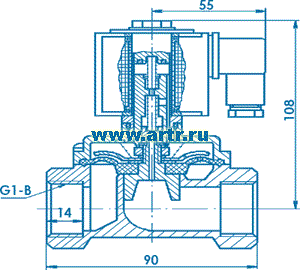

Габаритные и присоединительные размеры клапана 15б862бк


15Б862бк


Принципиальная электрическая схема для клапана 15б862бк




Пример обозначения клапана электромагнитного с номинальным напряжением 220 В, частотой 50 Гц при заказе: Клапан электромагнитный 15б862бк (ПЗ26266-025), на 220 В, 50 Гц, ТУ 26-07-074-2002.
