Клапаны запорные электромагнитные

15б876п


Назначение клапана 15б876п


Клапан 15б876п предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением на трубопроводах различных систем.
Обозначение - ВИЛН. 492172.001.
Клапан электромагнитный 15б876п изготавливается на условный проход Ду, мм - 6.
Рабочая среда - пар, конденсат
Давление рабочее Рр, МПа (кгс/см2) - 0,6 (6).
Температура рабочей среды, 0С - от 20 до 180.
Номинальное напряжение, В - 24.
Род тока - переменный.
Частота, Гц - 50.
Мощность, Вт - 7.
Степень защиты оболочки электромагнитного привода - IP 44.
Режим работы ПВ, % - 100.
Клапан электромагнитный 15б876п имеет муфтовый вид присоединения к трубе.

Температура окружающей среды, 0С - от 15 до 35.
Климатическое исполнение - УХЛ4 ГОСТ 15150-69.
Пропуск среды в затворе, см3/мин.,  не более - 0,1.
Материал основных деталей - Латунь ЛЦ40Сд.
Масса клапана, кг - 0,50.

Изготовление и приемка - ТУ 26-07-074-2002.
Гарантийный срок эксплуатации – 12 месяцев.
Гарантийная наработка – 30000 циклов.

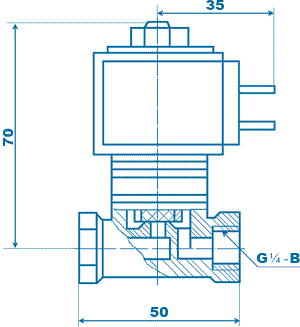

Габаритные и присоединительные размеры клапана 15б876п







Электромагнитный клапан 15б876п  надежен и прост в эксплуатации.
Пример обозначения клапана Ду6, Рр 0,6 МПа с номинальным напряжением 24 В, частотой 50 Гц при заказе и в документации другой продукции: "Клапан электромагнитный Ду6, 15б876п (ВИЛН. 492172.001) ТУ 26-07-074-2002”.


Схема подключения клапана 15б876п
