Клапаны запорные электромагнитные

15б87


Назначение клапана 15б877р


Клапан запорный электромагнитный 15б877р

Клапан электромагнитный 15б877р предназначен для применения в качестве запорного устройства с дистанционным электрическим управлением в системах газового оборудования.  Клапан обозначается в заводских чертежах как ВИЛН. 492172.003. Общепринятое условное обозначение  клапан электромагнитный 15б877р.
Диаметр условный Ду, мм: 15
Рабочая среда - природный газ
Давление рабочее Рр, МПа (кгс/см2) - 0,8 (8)
Температура рабочей среды, 0С 20
Номинальное напряжение, В 220
Род тока переменный
Частота, Гц 50
Мощность, Вт 12
Степень защиты оболочки IP44
Режим работы ПВ, % 100
Присоединение к трубопроводу муфтовое.
Пропуск среды, см3/мин., не более не допускается
Климатическое исполнение У3 ГОСТ 15150-69
Температура окружающей среды, 0С от 5 до 50
Материал основных деталей Латунь ЛЦ40Сд
Масса, кг 0,85
Изготовление и приемка ТУ 3712-001-05749381-94
Гарантийный срок эксплуатации 24 месяца.
Гарантийная наработка 12000 циклов.

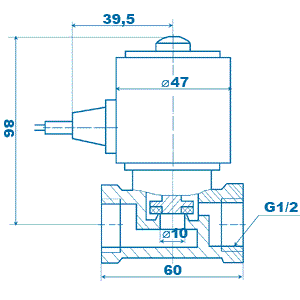

Габаритные и присоединительные размеры клапана 15б877р

Клапан запорный электромагнитный 15б877р



Пример обозначения клапана Ду15, Рр 0,8 МПа с номинальным напряжением 220 В, частотой 50 Гц при заказе и в документации другого изделия: «Клапан c электромагнитным приводом Ду15, 15б877р (ВИЛН. 492172.003) на 220В 50 Гц ТУ 3712-001-05749381-94».


Схема подключения клапана 15б877р
