Клапаны запорные электромагнитные

15кч835р


Назначение клапана 15кч835р


Клапан 15кч835р применяется на трубопроводах для природного горючего газа, нейтральных газов,  воздуха и используется для дистанционного управления потоками газа  в газогорелочном оборудовании в качестве клапана безопасности. Исполнение клапана ормально-открытое (НО), т.е. когда при отсутствии питания в сети переменного тока затвор клапана открыт. Клапан 15кч835р имеет ручной дублер для открытия затвора в случаях отсутствия питания на катушке электромагнита.



Условный проход, Ду мм 25

Давление PN, МПа (кгс/см2)   от 0,001МПа (0,01кгс/см2) до 1,6 МПа (16 кгс/см2) для газообразной среды, от 0,1МПа (1 кгс/см2) до 1,6 МПа (16 кгс/см2) для жидкой среды.

Присоединение фланцевое, приемные фланцы 3-го исполнения на Ру16 (ответные 2-го исполнения)

Среда рабочая - Природный горючий газ, нейтральный газ, воздух.

Материал ковкий чугун

Масса, кг 6

Напряжение питания 220В.

Род тока переменный.

Управление электромагнитный привод СКМО Г16.

Время открытия, сек. не более - газообразные среды -1 сек., жидкие среды - 3 сек.

Время закрытия, сек. не более -   газообразные среды -1 сек., жидкие среды - 5 сек

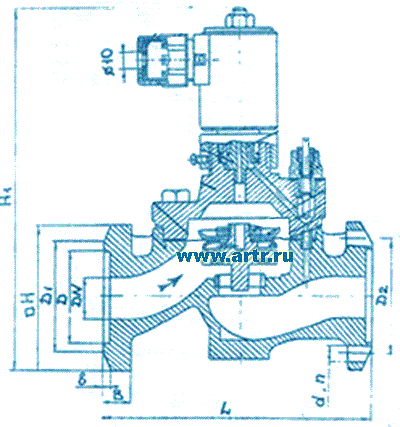

Габаритные и присоединительные размеры клапана 15кч835р


Клапан запорный с электромагнитным приводом типа НО - 15кч835р

Ду

D

D1

D2

0H

B

b

L

H1

d

n

Масса,
кг

25

58 68

85

90

14

3

160

225

14

4

17
