Клапан СВМ 65


Назначение клапана СВМ


Клапан мембранный с электромагнитным приводом 15кч888р (СВМ) Ду 65

Клапан  СВМ применяется на трубопроводах для пресной воды, рассола, воздуха в качестве  запорного устройства с дистанционным электрическим управлением.


Клапан электромагнитный СВМ изготавливается на условный проход, Ду 25, 40, 50, 65 мм.

Тип присоединения клапана к трубопроводу - фланцевое, приемные фланцы 3-го исполнения (ответные 2-го исполнения)


Рабочая среда  -
вода пресная от +1 до +45; воздух от 0 до +45; рассол (кроме Ду50, Ду65) от-40 до +45


Материал корпуса (основной) - Ковкий чугун


Управление - Электромагнитный привод СКМ-Р16


Регламентирующий документ  - ТУ 3732-013-00218137-03



Примечания: Исполнение нормально-закрытое (НЗ,  т.е. когда при отсутствии питания в сети переменного тока затвор клапана закрыт.

Клапан СВМ имеют ручной дублер для открытия затвора в случаях отсутствия питания на катушке электромагнита.


Основные технические характеристики


Характеристика электромагнитов клапана СВМ


Наименование

Проход условный Ду (мм.)

Давление Ру, МПа (кгс/см2)

L, мм

Масса,
кг

Напряжение питания

Род тока

Время открытия клапана, сек. не более

Время закрытия клапана, сек. не более

СВМ 65

65

1,6 (16)

290

25,5

220В, 50 Гц.

Переменный

5

10

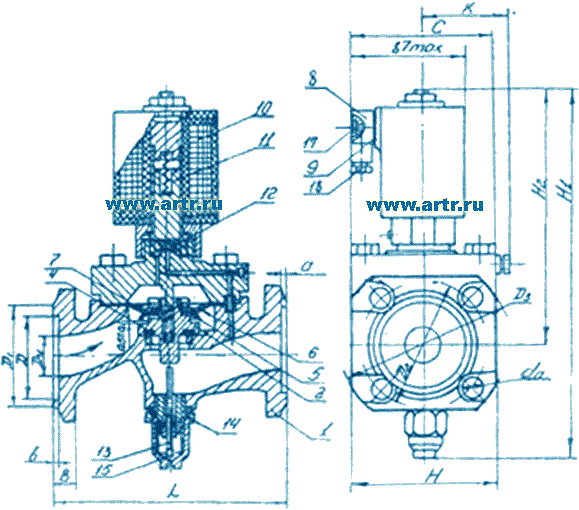

Габаритные и присоединительные размеры клапана СВМ


Клапан СВМ с электромагнитным приводом 15кч888р

Ду

D

D1

D2

D3

H

H1

H2

L

C

K

B

b

a1

d

n

Масса, кг

65

110

122

145

180

140

370

217

290

222

-

20

3

3

18

4

25.5
