Клапаны запорные электромагнитные

Клапан СВВ


Назначение клапана СВВ


Клапан 15кч892п


Клапан СВВ запорный с электромагнитным приводом  применяется на трубопроводах для воды и пара в качестве запорного устройства с дистанционным электрическим управлением.

Клапан СВВ нормально-закрытый (НЗ), т.е. когда при отсутствии питания в сети переменного тока затвор клапана закрыт. Клапан имеют ручной дублер для открытия затвора в случаях отсутствия питания на катушке электромагнита.

Герметичность затвора: пропуск воздуха 2...4 куб.см/мин.

Рабочая среда: пар, вода, воздух.

Температура рабочей среды, С: от +5 +150.

Присоединение к трубопроводу: фланцевое с присоединительными размерами ГОСТ 12815-80.

Материал корпуса: ковкий чугун.

Привод: электромагнитный (переменный ток 220В, 380В).

Клапан СВВ выпускается трех диаметров, мм: 25, 50, 65.

Давление рабочее Ру, МПа (кгс/см2): 1,6(16).




Характеристика электромагнитов клапана СВВ


Наименование,

проход условный Ду (мм.)

Масса,
кг

Напряжение питания

Род тока

Время открытия клапана, сек. не более

Время закрытия клапана, сек. не более

СВВ Ду25

15,5

220 В, 50 Гц

Переменный

0,5

1,0

СВВ Ду50

20,0

220 В, 50 Гц

Переменный

0, 5

1,0

СВВ Ду65

31,0

220 В, 50 Гц

Переменный

0, 5

1,0


Общие данные о клапанах СВВ


Клапан СВВ применяется в качестве управляемого дистанционно запорного устройства в трубных водопроводах или паропроводах. Дистанционное управление электрическое, запор электромагнитный.

Клапан выпускаются трех модификаций: под рабочее напряжение 110, 220 и 380 вольт переменного тока.

Клапаны выпускаются в нормально-закрытом (НЗ) состоянии, т.е. при отсутствии питания в сети переменного тока затвор располагается в закрытом положении. Вентили имеют дублирующее устройство для ручного открывания затвора при отсутствии напряжения и тока в сети.

Корпус клапана СВВ изготавливается из ковкого чугуна, преимуществом которого перед сталью является высокая коррозийная стойкость. Выпускаются клапаны диаметром 25, 50 и 65мм. Тип соединения клапана к трубопроводу фланцевый с присоединительными размерами по ГОСТу 12815-80. Рабочее давление 1,6 МПа или 16 кгс/см2 . Эксплуатируется только в положительном интервале температур: от 5 до 150 градусов по Цельсию.


Технические данные клапана СВВ


Тип клапана СВВ – проходной, мембранный, сальниковый с разгрузочным золотником.


Тип исполнения клапана

Исполнение

 Ду, мм

Рабочая среда

Температура среды, оС

Род тока

Напряжение, В

Рабочая

Окружающая

СВВ1М

Нормальное

25, 50, 65

Пар, вода

5…150



от - 10 до + 40 для воды   5…40

постоянный

110

СВВ2М

постоянный

220

СВВ3М

переменный

220

СВВ4М

переменный

380

Рабочее давление клапана СВВ
Рр = 1,6 МПа (16кгс/см2) для Ду25, Ду50; Рр = 0,63 МПа (6,3кгс/см2) для Ду65.
Подача среды – на золотник
Присоединение к трубопроводу – фланцевое.
Мощность электромагнита тягового – 500 Вт, электромагнита защелки – 160 Вт.
Установочное положение на трубопроводе – электромагнитом вверх. Угол наклона до 15о.
Время открытия – не более 2с.
Время закрытия – не более 7с.
Степень защиты – IP 23 по ГОСТ 14255-69.
Номинальная частота включений в час – 120.
Герметичность основного и разгрузочного золотников в зависимости от давления и среды:


Среда

Рр МПа (кгс/см2)

  Допускаемые протечки см3/мин, не более

Вода

0,2 (2)

6

0,63 (6,3) 4

1,6 (16)

2

Воздух

0,2 (2)

2

0,63 (6,3) 1
1,6 (16) 1



Работа клапана СВВ

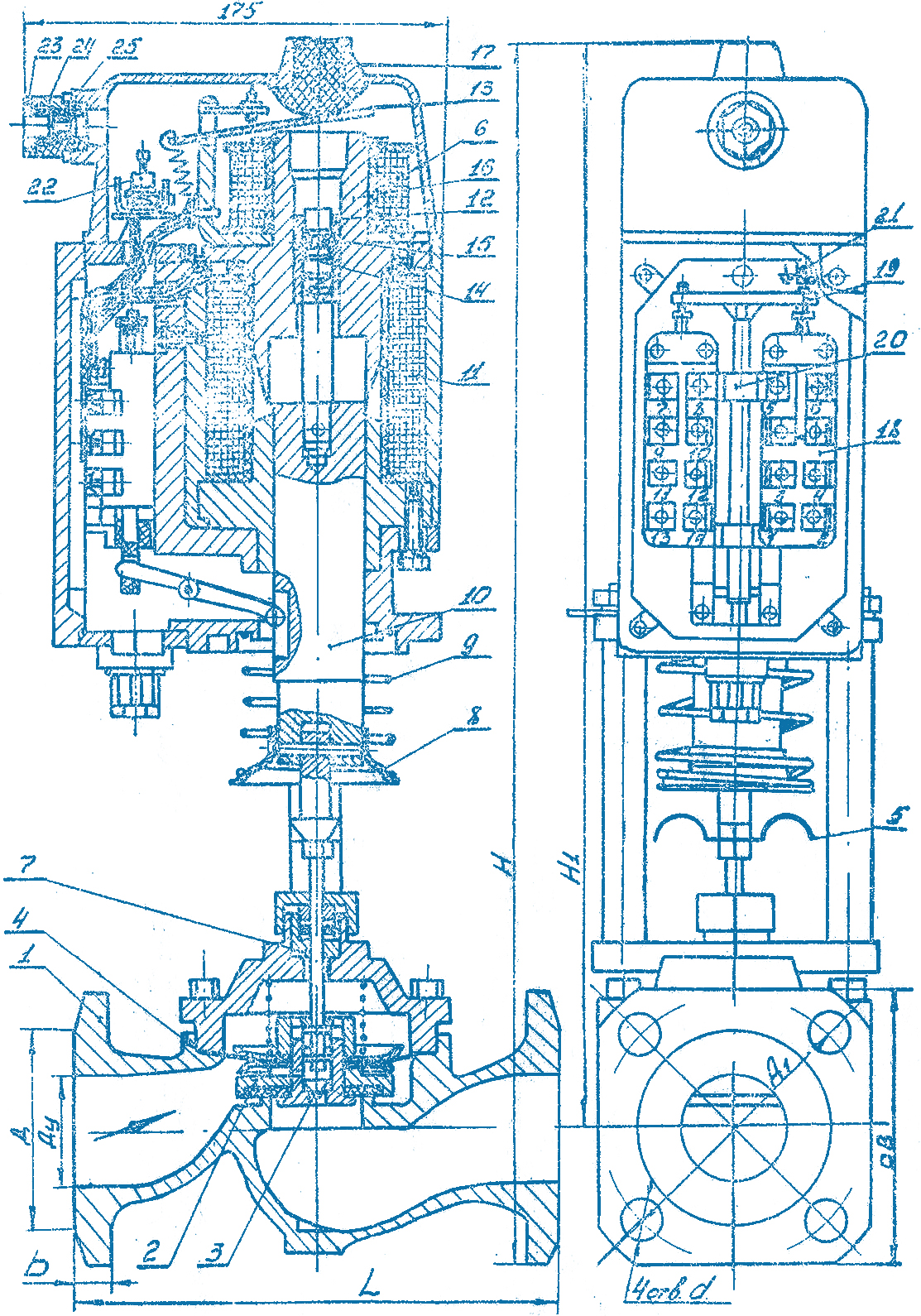

В исходном положении электромагнит клапан СВВ в сеть не включен, разгрузочный золотник закрывает малое отверстие основного золотника, а последний закрывает проход вентиля. Герметичность клапана  достигается за счет давления на золотники самой среды и дополнительно за счет действия возвратной пружины основного золотника и пружины магнита. При нажатии на кнопку «КО» замыкается цепь тяговой катушки, якорь основного электромагнита начинает двигаться вверх к стопу. Одновременно с якорем вверх движется шток и связанные с ним пружина, штифт и шарики. Под действием штока с пружиной, штифт стремится вытолкнуть шарики в стороны. Как только шарики дойдут до уширенной части опорного кольца, они наполовину выйдут из своих гнезд и весь механизм займет верхнее положение, золотник откроет проход вентиля. При этом контакты клапана СВВ 7-8, 9-10, 11-12 разомкнутся, а контакты 5-6, 3-4 замкнутся, при этом цепь катушки тягового электромагнита разорвется, но клапан останется открытым, т.е. якорь, шток и золотник удержатся в верхнем положении вытолкнутыми в стороны шариками. В схеме сигнализации контакты 1-2 размыкаются, а контакты 13-14 замыкаются и загорается лампочка «ЛО», вентиль открыт. Закрывание клапана осуществляется нажатием кнопки «КЗ». Поскольку контакты 5-6, 3-4 в открытом положении клапана замкнуты, то при нажатии кнопки замыкается цепь катушки защелки. Якорь электромагнита защелки, притягиваясь к сердечнику, нажимает на выступающий конец штифта, заставляя его опуститься вниз. Как только шейка штифта дойдет до уровня расположения шариков, последние под действием силы тяжести закатятся к шейке штифта. Поскольку после закатывания шариков шток больше уже не удерживается в верхнем положении, он вместе с якорем и золотником упадет вниз, после чего займет нижнее положение, золотник закрывает проход вентиля. Вместе с перемещением якоря происходит переключение контактов: контакты 5-6, 3-4 разомкнутся, а контакты 7-8, 9-10, 11-12 замкнутся. Контакты 5-6, 3-4 при этом разорвут цепь катушки защелки. В схеме сигнализации контакты 13-14 размыкаются, а контакты 1-2 замыкаются и загорается лампа «ЛЗ», клапан СВВ  закрыт. Таким образом, электромагнит потребляет электроэнергию только в моменты перехода из одного положения в другое. В крайних положениях ток автоматически выключается. В случае прекращения подачи электроэнергии клапан СВВ может управляться вручную. Для открытия клапана следует поднять за дублер, а для закрывания – нажать кнопку.

Порядок установки клапана СВВ

Установка клапана СВВ  на трубопроводе. Клапан  установить на горизонтальном трубопроводе электромагнитом вверх. Направление движения среды в трубопроводе по стрелке на корпусе вентиля. При установке клапана предусмотреть свободный доступ к верхней части электромагнита, а также возможность снятия боковой крышки для регулирования момента размыкания контактов. Заземлить электромагнитный привод. Присоединение электромагнита производить в соответствии с схемой управления, через штуцеры, состоящие из гаек и резинового уплотнения.

Техническое обслуживание клапана СВВ

Эксплуатацию электромагнитов клапана СВВ  производить в соответствии с правилами технической эксплуатации электроустановок промышленных предприятий. С целью предохранения катушек электромагнита от перегорания, кнопку «КО» и «КЗ» держать включенной не более – 4 с. Периодически производить проверку работоспособности клапана. Сроки проверки устанавливаются в зависимости от режима работы клапана СВВ. Проверка заключается в открывании и закрывании клапана с помощью пусковых кнопок. При этом одновременно контролируется герметичность сальника, прокладочных соединений, состояние электропроводки и крепление всех винтовых соединений.

Указание мер безопасности клапана СВВ

Для обеспечения безопасной работы клапана СВВ  запрещается:
· Производить работы по демонтажу и ремонту клапана при наличии давления среды в полости клапана, а также при включенном в сеть электромагните;
· Использовать клапана на параметры отличающиеся от указанных в инструкции;
· Применять удлинители к ключам для крепежных деталей;
· Работа клапана  со снятой крышкой панели электромагнита;
· Производить замену сальника при наличии давления в системе.


Возможные неисправности клапана СВВ и способы их устранения


Неисправность. Возможная причина. Способ устранения.
При включении тягового электромагнита его якорь не становится на защелку (не втягивается или совершает возвратно-поступательное движение). Напряжение питающей сети ниже 0,85 номинального значения. Повысить напряжение питающей цепи. Противодействующее усилие превышает допустимую величину. Отрегулировать величину противодействующего усилия. Контакты катушки тягового электромагнита размыкаются преждевременно. Подрегулировать моменты размыкания контактов. Обрыв питающей цепи. Устранить неисправность. При включении катушки электромагнита механизма защелки, якорь тягового электромагнита не возвращается в начальное положение. Ход якоря электромагнита механизма защелки превышает допустимую величину. Устранить ход якоря не более 8 мм. Обрыв в питающей сети цепи контактов. Устранить неисправность. Контактная группа не коммутирует  цепи управления электромагнитом. Износ контактов. Заменить контактную группу. При подаче в полость клапана  рабочей среды наблюдается протечка ее через сальник. Сработался сальник. Заменить сальник, смазать смазкой, "циатим-221". Вентиль не открывается. Разрыв мембраны. Заменить мембрану. Клапан СВВ  не закрывается. Посторонний предмет под основным или разгрузочным золотником. Устранить неисправность. Разрушено уплотнение золотника. Заменить уплотнение. Клапана СВВ  не открывается, не закрывается. Заклинивание подвижных частей. Проверить зажатие сальника. Устранить неисправность.

Гарантийный срок эксплуатации – 2 года.

Гарантийная наработка - 7000 циклов в пределах гарантийного срока эксплуатации.

Клапан СВВ  хранит в закрытом складском помещении в условиях гарантирующих их от повреждения, загрязнения и увлажнения.
