Клапан Т 26217

СВМ22Ж-10П



Клапан Т 26217

Клапан электромагнитный Т 26217 (СВМ22Ж-10П) предназначен: для применения в качестве запорного устройства холодильных установок с дистанционным электрическим управлением.
Обозначение Клапан Т 26217 (СВМ22Ж-10П)
Тип Клапан СВМ22Ж-10П
Проход условный Ду, мм 10
Давление рабочее Рр, МПа (кгс/ см2 ) от 6,65×10-4 до 2,3 (от 5 мм.рт.ст. до 23)
Род тока переменный
Напряжение 220 В
Частота 50 Гц
Мощность 40 В×А
Присоединение к трубопроводу штуцерно-торцевое по ГОСТ 5890-78
Степень защиты оболочки электромагнитного привода IP 54
Режим работы ПВ, % 100
Пропуск среды в затворе при D Р от 0,1 до 2,3 МПа не допускается
Материал основных деталей сталь 08Х18Н10Т
Изготовление и приемка ТУ 26-07-202-77



Тип

Обозначение

Температура рабочей среды, °С

Рабочая среда

Масса, кг

СВМ22Ж-10П

Т 26217-01.010

от –50 до +50

Жидкий хладон-22 с маслом ХФ22с-16 (содержание масла до 10%)

2,5

СВМ22Ж-10П

Т 26217-02.010

от –20 до +50

Жидкий хладон-22 с маслом ХС-40

2,5

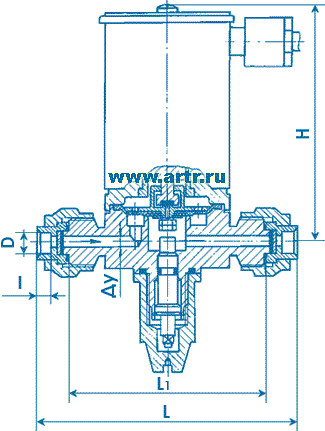

Клапан мембранный электромагнитный Т 26217 (СВМ22Ж-10П)



Т 26217

Обозначение

Размеры в мм

Ду

D

L

L1

I

H

Т 26217 (СВМ22Ж-10П)

10

9,5

138

100

9

135

Рабочее положение на горизонтальном трубопроводе - электромагнитом вверх.

Допустимое отклонение от вертикали 15°.



Принципиальная электрическая схема для клапана  Т 26217 (СВМ22Ж-10П)


15c803р

Пример обозначения вентиля Ду10 для жидкого хладона-22 с маслом ХС-40 на напряжение 220 В переменного тока при заказе: Вентиль СВМ22Ж-10П (Т26217-02.010) ТУ 26-07-202-77.
