АРМАТУРА / Клапаны регулирующие

25ч945п

Клапан запорно-регулирующий (КЗР) 25ч945п

Клапан  25ч945п односедельный фланцевый с электрическим исполнительным механизмом (ЭИМ) PN1,6МПа и Ру 2,5 МПа (25 кг/см2).

Изготовление и поставка - по ТУ 3722-011-50987615-2002

Назначение

Клапан предназначен для использования на центральных и индивидуальных тепловых пунктах (ЦТП и ИТП), в системах горячего водоснабжения, системах приточной вентиляции тепличных хозяйств и в других областях народного хозяйства как для автоматического регулирования технологических процессов, так и в качестве запорного устройства.

Фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».Материал основных деталей

Гарантия

Гарантийный срок эксплуатации – 12 месяцев со дня  ввода в эксплуатацию. Срок консервации – 3 года.  Срок службы – не менее 10 лет.  Наработка на отказ – 10000 часов.

маркированный список Выбор регулирующего клапана
маркированный список Структура условного обозначения




Технические характеристики


Диаметр номинальный  Ду, мм

15

20

25

32

40

50

65

80

100

125

150

200

Давление номинальное Ру, МПа

1,6

1,6                2,5

1,6

Пропускная характеристика

линейная

Рабочий ход плунжера h, мм

10

20

32

50

Условная пропускная способность Кvy, м³/ч

0,1
0,16
0,25
0,4
0,63
1,6
2,5
3,2
4,0

1,6
2,5
4,0
6,3

1,6
2,5
4,0
6,3
10

6,3
10
16

10
16
25

16
25
40

25
40
63

40
63
100

63
100
160

100
160
250

160
250
400

250
400
630

Относительная протечка в затворе, % от Кvy

0,001  (при ∆Рисп = PN)

Рабочая среда

Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Температура рабочей среды Т,°С

от -15 до +150

Присоединит. размеры и размеры уплотнит. поверхностей

исполнение 1 ряд 2 по ГОСТ12815

Тип ЭИМ

STmini, ST0

ST0, ST0.1

ST0.1, ST1

ST1, ST2

ST2

Масса клапана, кг

5,5- 10

6-11

7- 12

9-13

12-18

16-20

31- 33

34- 36

43- 46

68-85

102

150


Допустимый перепад давлений

Ду

ΔР, МПа при комплектации приводом

STmini (1,1кН)

ST0 (2,9кН)

ST0 (4,5кН)

ST0.1 (7,2кН)

ST1 (10кН)

ST2 (25кН)

ST1-Ех (5,8/7,5/ 10кН)

МТ-Ех (20/36кН)

15

1,6

1,6

1,6

-

-

-

1,6

-

20

-

-

-

-

25

2,5

-

-

-

32

-

2,5

-

-

2,5

-

40

-

-

-

-

50

-

-

-

-

-

65

-

-

-

-

-

-

80

-

-

-

1,6

2,2

-

2,2

-

100

-

-

-

0,8

1,2

-

1,2

-

125

-

-

-

-

0,8

1,6

0,8

-

150

-

-

-

-

-

1,2

0,5

0,8

200

-

-

-

-

-

0,8

-

1,2



Материал основных деталей клапана 25ч945п


Наименование детали

Марка материала

Ру 1,6МПа

Ру 2,5МПа

Корпус, крышка

СЧ20  ГОСТ1412

КЧ30  ГОСТ1215

Плунжер, седло

Сталь 12Х18Н10Т  ГОСТ5632

Уплотнение в затворе

«мягкое» (Фторопласт-4 ГОСТ10007)

Уплотнение сальниковое

Фторопласт-4  ГОСТ10007, графлекс

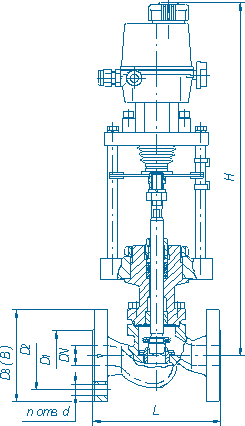

Габаритные и присоединительные размеры клапана


Ду

D1

D2

D3

В

L

n

d

15

47

65

95

75

130

4

14

20

58

75

105

80

150

25

68

85

115

90

160

32

78

100

135

105

180

18

40

88

110

145

110

200

50

102

125

160

125

230

65

122

145

180

140

290

8

-*

80

133

160

195

150

310

-*

100

158

180

215

-

350

125

184

210

245

400

150

212

240

280

480

22

200

268

295

335

600

12

*Размеры на Ру 2,5МПа

Ду

Н, мм при комплектации приводом

STmini (1,1кН)

ST0 (2,9кН)

ST0 (4,5кН)

ST0.1 (7,2кН)

ST1 (10кН)

ST2 (25кН)

ST1-Ех (5,8/7,5/ 10кН)

МТ-Ех (20/36кН)

15

360

375

440

-

-

-

670

-

20

360

375

435

-

-

-

670

-

25

365

390

445

530

-

-

670

-

32

-

405

470

555

-

-

700

-

40

-

420

470

555

-

-

700

-

50

-

-

480

565

-

-

705

-

65

-

-

-

560

-

-

735

-

80

-

-

-

585

735

-

725

-

100

-

-

-

595

745

-

725

-

125

-

-

-

-

740

800

750

-

150

-

-

-

-

-

820

800

815

200

-

-

-

-

-

870

-

865
