Клапан МКПВ-10/3С, МКПВ-20/3С, МКПВ-32/3С стыкового монтажа

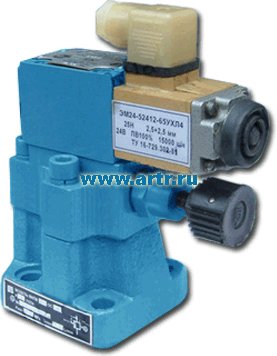

Клапан МКПВ-10/3С, МКПВ-20/3С, МКПВ-32/3С МКПВ-10/3С, МКПВ-20/3С, МКПВ-32/3С

Гидроклапаны предохранительные стыкового монтажа

Назначение и область применения:
Клапан МКПВ 10/3С, МКПВ 20/3С, МКПВ 32/3С относится к  предохранительным гидроклапанам предназначенным для стыкового монтажа. Применяется для защиты и предохранения гидросистем от перегрузок при повышении давления, поддержания необходимой величины давления и дистанционной управляемой разгрузки гидравлической системы.
Гидроклапан МКПВ успешно используется в различных системах и находит широкую область применения в гидроприводах прессов, литейных и литьевых машин, станков, мобильной и стационарной техники, а также  другого оборудования оснащенного гидравликой.
Технические характеристики гидроклапана позволяют ему работать на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 , при температуре от +10 до +70 °С. Присоединение расчитано на стыковой монтаж. Управление, в зависимости от конструкции может быть: дистанционное гидравлическое управление разгрузкой; электромагнитное управление разгрузкой (нормально разгруженный); электромагнитное управление разгрузкой (нормально нагруженный).
Исполнение по виду регулировочного устройства может быть: с регулировочным винтом и головкой под ключ; с рукояткой; с защитным колпачком и оппломбированием; с замковым устройством



Технические характеристики

Обозначение

Ду, мм

Номинальное давление настройки, МПа

Диапазон регулирования давления, МПа

Номинальный расход, л/мин

Вид управления разгрузкой

Масса, кг

Клапан МКПВ10/3С2Р

МКПВ10/3С2Р

10

6,3

0,3-0,7

80,0

Дистанционное гидравлическое управление разгрузкой

3,45

МКПВ10/3С2Р1

10,0

0,5-12,5

МКПВ10/3С2Р2

20,0

2,0-25,0

МКПВ10/3С2Р3

32,0

5,0-35,0

МКПВ20/3С2Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3С2Р1

10,0

0,5-12,5

МКПВ20/3С2Р2

20,0

2,0-25,0

МКПВ20/3С2Р3

32,0

5,0-35,0

МКПВ32/3С2Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3С2Р1

10,0

0,5-12,5

МКПВ32/3С2Р2

20,0

2,0-25,0

МКПВ32/3С2Р3

32,0

5,0-35,0

Клапан МКПВ10/3С3Р

МКПВ10/3С3Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально разгруженный

3,45

МКПВ10/3С3Р1

10,0

0,5-12,5

МКПВ10/3С3Р2

20,0

2,0-25,0

МКПВ10/3С3Р3

32,0

5,0-35,0

МКПВ20/3С3Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3С3Р1

10,0

0,5-12,5

МКПВ20/3С3Р2

20,0

2,0-25,0

МКПВ20/3С3Р3

32,0

5,0-35,0

МКПВ32/3С3Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3С3Р1

10,0

0,5-12,5

МКПВ32/3С3Р2

20,0

2,0-25,0

МКПВ32/3С3Р3

32,0

5,0-35,0

Клапан МКПВ10/3С4Р

МКПВ10/3С4Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально нагруженный

3,45

МКПВ10/3С4Р1

10,0

0,5-12,5

МКПВ10/3С4Р2

20,0

2,0-25,0

МКПВ10/3С4Р3

32,0

5,0-35,0

МКПВ20/3С4Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3С4Р1

10,0

0,5-12,5

МКПВ20/3С4Р2

20,0

2,0-25,0

МКПВ20/3С3Р3

32,0

5,0-35,0

МКПВ32/3С4Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3С4Р1

10,0

0,5-12,5

МКПВ32/3С4Р2

20,0

2,0-25,0

МКПВ32/3С4Р3

32,0

5,0-35,0



Габаритные и присоединительные размеры

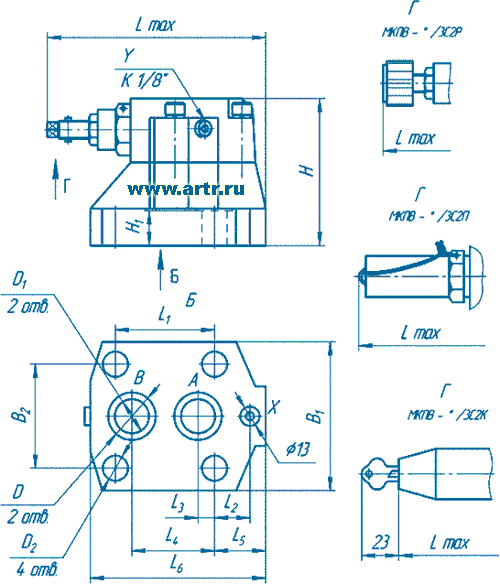

Габаритные и присоединительные размеры МКПВ-10/3С2, МКПВ-20/3С2, МКПВ-32/3С2

МКПВ-10/3С2, МКПВ-20/3С2, МКПВ-32/3С2

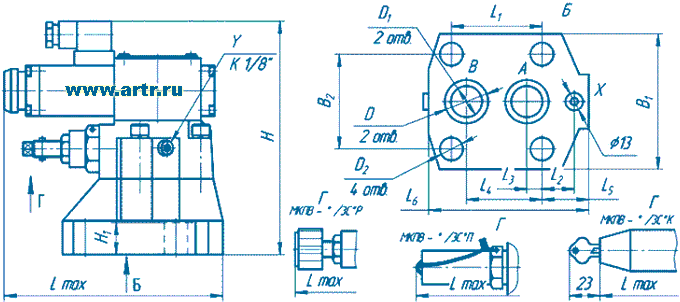

Габаритные и присоединительные размеры МКПВ-10/3С3, МКПВ-20/3С4, МКПВ-32/3С4

МКПВ-10/3С3, МКПВ-20/3С4, МКПВ-32/3С4



ОПИСАНИЕ

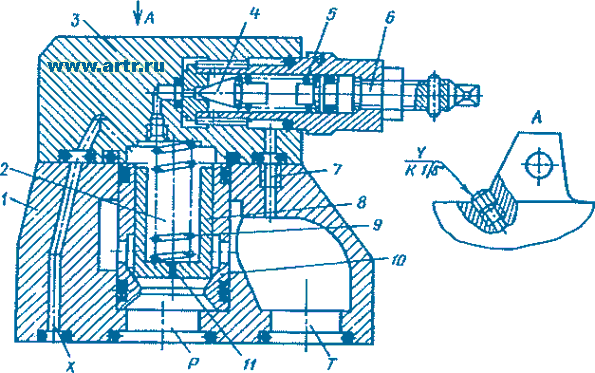

Конструкция предохранительного клапана непрямого действия для стыкового монтажа

    Предохранительные клапаны давления непрямого действия типа МКПВ изготваливаются стыкового и трубного монтажа. На схеме показана конструкция предохранительного клапана давления непрямого действия для стыкового монтажа. Исполнение по виду регулировочного устройства с регулировочным винтом и головкой под ключ.
     Клапан состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.
     Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
     В случае падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
     В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.

В таблице приведены три схемы подключения клапана:
2 схема - Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3
схема - Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом
4
схема - Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом



Гидравлические схемы клапанов давления

Номер схемы

Обозначение клапана

Условное обозначение

Функция клапана

2

МКПВ10/3С2Р,
МКПВ10/3С2Р1,
МКПВ10/3С2Р2,
МКПВ10/3С2Р3

МКПВ20/3С2Р,
МКПВ20/3С2Р1,
МКПВ20/3С2Р2,
МКПВ20/3С2Р3

МКПВ32/3С2Р,
МКПВ32/3С2Р1,
МКПВ32/3С2Р2,
МКПВ32/3С2Р3

Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией

3

МКПВ10/3С3Р,
МКПВ10/3С3Р1,
МКПВ10/3С3Р2,
МКПВ10/3С3Р3

МКПВ20/3С3Р,
МКПВ20/3С3Р1,
МКПВ20/3С3Р2,
МКПВ20/3С3Р3

МКПВ32/3С3Р,
МКПВ32/3С3Р1,
МКПВ32/3С3Р2,
МКПВ32/3С3Р3

Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом

4

МКПВ10/3С4Р,
МКПВ10/3С4Р1,
МКПВ10/3С4Р2,
МКПВ10/3С4Р3

МКПВ20/3С4Р,
МКПВ20/3С4Р1,
МКПВ20/3С4Р2,
МКПВ20/3С4Р3

МКПВ32/3С4Р,
МКПВ32/3С4Р1,
МКПВ32/3С4Р2,
МКПВ32/3С4Р1

Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом



Структура условного обозначения гидроклапана МКПВ-20/3С2Р1 УХЛ4

Пример условного обозначения клапана предохранительного стыкового монтажа с дистанционным гидравлическим управлением разгрузкой, диаметром условного прохода 20 мм, номинальным рабочим давлением 10 МПа, диапазоном регулировки давления 0,5-12,5 МПа, номинальным расходом рабочей жидкости 160 л/мин, для районов с умеренным и холодным климатом:
Клапан гидравлический МКПВ-20/3С2Р1 УХЛ4

М - Присоединительные размеры принятые в международной практике
КПВ - Клапан предохранительный на базе единых вставных элементов
20 - Исполнение по условному проходу: 10 - 10мм; 20 - 20мм; 30 - 30мм
/3 - Номинальное давление 32 МПа
С - Исполнение по способу монтажа: С - с корпусом для стыкового монтажа; Т - с корпусом для трубного монтажа
2 - Исполнение по функционально-конструктивным признакам: 2 - с дистанционным гидравлическим управлением разгрузкой; 3 - с электромагнитным управлением разгрузкой, нормально разгруженный; 4 - с электромагнитным управлением разгрузкой, нормально нагруженный
Р - Исполнение по виду регулировочного устройства: В - с регулировочным винтом и головкой под ключ; Р - с рукояткой; П - с защитным колпачком и оппломбированием; К - с замковым устройством
1 - Исполнение по номинальному давлению настройки: без индекса - 6,3 МПа; 1 - 10 МПа; 2 - 20 МПа; 3 - 32 МПа
220 - Исполнение по роду тока и напряжению электромагнита управляющего распределителя (только для исполнений 3 и 4 по функционально-конструктивным признакам): 24-24В; 110-110В; 220-220В
УХЛ - Климатическое исполнение: УХЛ - для районов с умеренным и холодным климатом; О - общеклиматическое
4 - Категория размещения: 2 - для общеклиматического исполнения; 4 - для районов с умеренным и холодным климатом.

То же клапан, но с диаметром условного прохода Ду=32 мм и расходом 320 л/мин: Клапан гидравлический МКПВ-32/3С2Р1 УХЛ4
