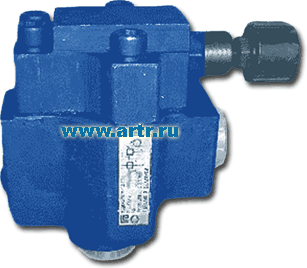

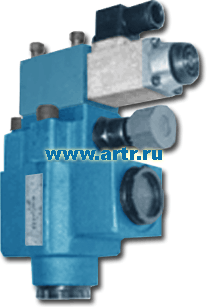

Клапан МКПВ-10/3Т, МКПВ-20/3Т, МКПВ-32/3Т трубного монтажа


Клапан МКПВ-10/3Т, МКПВ-20/3Т, МКПВ-32/3Т МКПВ-10/3Т, МКПВ-20/3Т, МКПВ-32/3Т

Гидроклапаны предохранительные трубного монтажа

Назначение и область применения.
      Гидроклапан МКПВ-10/3Т3Р, МКПВ-10/3Т3Р1, МКПВ-10/3Т3Р2, МКПВ-10/3Т3Р3, МКПВ-20/3Т3Р, МКПВ-20/3Т3Р1, МКПВ-20/3Т3Р2, МКПВ-20/3Т3Р3 редукционный предохранительный трубного монтажа применяются для поддержания установленной величины давления и дистанционной разгрузки гидравлических систем, а также защиты и предохранения гидросистем от перегрузки в случаях повышения давления. Область применения клапанов достаточно широка, они используются в литейных и литьевых машинах, гидроприводах станков, гидроприводах прессов, мобильной техники и в конструкциях другого гидрофицированного оборудования.
Характеристики гидроклапана допускают работу на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200 сантистокс при температуре от +10 до +70 °С. Тип присоединения рассчитан на трубный монтаж. По видам управления разгрузкой клапаны делятся на: дистанционное гидравлическое управление разгрузкой; электромагнитное управление разгрузкой, нормально разгруженный; электромагнитное управление разгрузкой, нормально нагруженный.
      Предохранительные клапаны давления непрямого действия производятся стыкового и трубного монтажа. На приведенных ниже схемах описаны габаритные и присоединительные размеры, а также возможные варианты исполнения по диапазону давления, типам управления и типам подключения предохранительных клапанов непрямого действия трубного монтажа.
     Следует отметить, что благодаря тщательно проработанной конструкции клапана, при его ремонте зачастую достачно произвести только лишь замену электромагнитного управляющего элемента (электромагнитной катушки), что в значительной степени упрощает процесс его обслуживания и эксплуатации соответствующими службами заводов и предприятий.



Технические характеристики

Обозначение

Ду, мм

Номинальное давление настройки, МПа

Диапазон регулирования давления, МПа

Номинальный расход, л/мин

Вид управления разгрузкой

Масса, кг

Клапан МКПВ10/3Т2Р

МКПВ10/3Т2Р

10

6,3

0,3-0,7

80,0

Дистанционное гидравлическое управление разгрузкой

3,45

МКПВ10/3Т2Р1

10,0

0,5-12,5

МКПВ10/3Т2Р2

20,0

2,0-25,0

МКПВ10/3Т2Р3

32,0

5,0-35,0

МКПВ20/3Т2Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3Т2Р1

10,0

0,5-12,5

МКПВ20/3Т2Р2

20,0

2,0-25,0

МКПВ20/3Т2Р3

32,0

5,0-35,0

МКПВ32/3Т2Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3Т2Р1

10,0

0,5-12,5

МКПВ32/3Т2Р2

20,0

2,0-25,0

МКПВ32/3Т2Р3

32,0

5,0-35,0

Клапан МКПВ10/3Т3Р

МКПВ10/3Т3Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально разгруженный

3,45

МКПВ10/3Т3Р1

10,0

0,5-12,5

МКПВ10/3Т3Р2

20,0

2,0-25,0

МКПВ10/3Т3Р3

32,0

5,0-35,0

МКПВ20/3Т3Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3Т3Р1

10,0

0,5-12,5

МКПВ20/3Т3Р2

20,0

2,0-25,0

МКПВ20/3Т3Р3

32,0

5,0-35,0

МКПВ32/3Т3Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3Т3Р1

10,0

0,5-12,5

МКПВ32/3Т3Р2

20,0

2,0-25,0

МКПВ32/3Т3Р3

32,0

5,0-35,0

Клапан МКПВ10/3Т4Р

МКПВ10/3Т4Р

10

6,3

0,3-0,7

80,0

Электромагнитное управление разгрузкой, нормально нагруженный

3,45

МКПВ10/3Т4Р1

10,0

0,5-12,5

МКПВ10/3Т4Р2

20,0

2,0-25,0

МКПВ10/3Т4Р3

32,0

5,0-35,0

МКПВ20/3Т4Р

20

6,3

0,3-0,7

160,0

4,15

МКПВ20/3Т4Р1

10,0

0,5-12,5

МКПВ20/3Т4Р2

20,0

2,0-25,0

МКПВ20/3Т3Р3

32,0

5,0-35,0

МКПВ32/3Т4Р

32

6,3

0,3-0,7

320,0

5,95

МКПВ32/3Т4Р1

10,0

0,5-12,5

МКПВ32/3Т4Р2

20,0

2,0-25,0

МКПВ32/3Т4Р3

32,0

5,0-35,0



Габаритные и присоединительные размеры

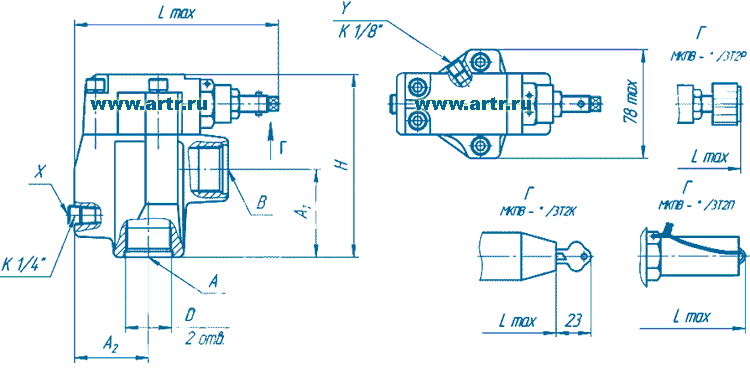

Габаритные и присоединительные размеры МКПВ-10/3Т2, МКПВ-20/3Т2, МКПВ-32/3Т2

МКПВ-10/3Т2, МКПВ-20/3Т2, МКПВ-32/3Т2

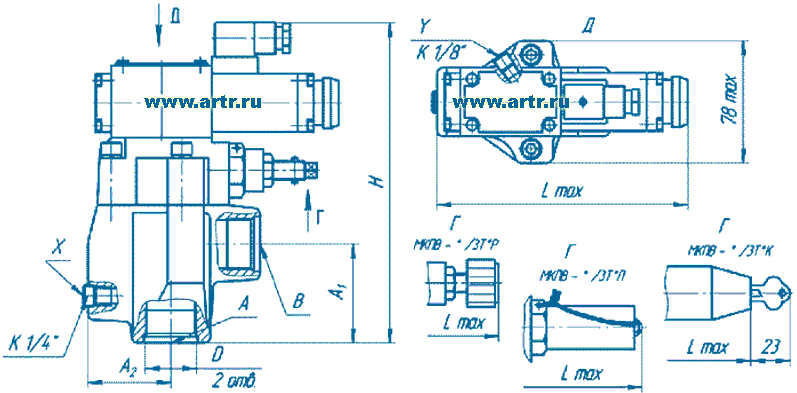

Габаритные и присоединительные размеры МКПВ-10/3Т3, МКПВ-20/3Т3, МКПВ-32/3Т4

МКПВ-10/3Т3, МКПВ-20/3Т3, МКПВ-32/3Т4



ОПИСАНИЕ

Гидроклапан МКПВ-10/3Т, МКПВ-20/3Т, МКПВ-32/3Т


     Клапан состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.

     Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
     В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.
     В случае падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.

В таблице приведены три схемы подключения клапана:
2 схема - Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией
3
схема - Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом
4
схема - Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом



Гидравлические схемы клапанов давления трубного монтажа

Номер схемы

Обозначение клапана

Условное обозначение

Функция клапана

2

МКПВ-10/3Т2Р,
МКПВ-10/3Т2Р1,
МКПВ-10/3Т2Р2,
МКПВ-10/3Т2Р3

МКПВ-20/3Т2Р,
МКПВ-20/3Т2Р1,
МКПВ-20/3Т2Р2,
МКПВ-20/3Т2Р3

МКПВ-32/3Т2Р,
МКПВ--32/3Т2Р1,
МКПВ-32/3Т2Р2,
МКПВ-32/3Т2Р3

Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией

3

МКПВ-10/3Т3Р,
МКПВ-10/3Т3Р1,
МКПВ-10/3Т3Р2,
МКПВ-10/3Т3Р3

МКПВ-20/3Т3Р,
МКПВ-20/3Т3Р1,
МКПВ-20/3Т3Р2,
МКПВ-20/3Т3Р3

МКПВ-32/3Т3Р,
МКПВ-32/3Т3Р1,
МКПВ-32/3Т3Р2,
МКПВ-32/3Т3Р3

Предохранение гидро системы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом

4

МКПВ-10/3Т4Р,
МКПВ-10/3Т4Р1,
МКПВ-10/3Т4Р2,
МКПВ-10/3Т4Р3

МКПВ-20/3Т4Р,
МКПВ-20/3Т4Р1,
МКПВ-20/3Т4Р2,
МКПВ-20/3Т4Р3

МКПВ-32/3Т4Р,
МКПВ-32/3Т4Р1,
МКПВ-32/3Т4Р2,
МКПВ-32/3Т4Р1

Предохранение гидро системы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом



Структура условного обозначения гидроклапана

Пример условного обозначения гидроклапана предохранительного трубного монтажа, с электромагнитным  управлением разгрузкой (нормально разгруженный), с диаметром условного прохода 10 мм, с номинальным рабочим давлением 10 МПа, с диапазоном регулировки давления 0,5-12,5 МПа, с номинальным расходом рабочей жидкости 160 л/мин, для районов с умеренным и холодным климатом:
Клапан гидравлический МКПВ-10/3Т3Р1 О2

М - Присоединительные размеры принятые в международной практике
КПВ - Клапан предохранительный на базе единых вставных элементов
10 - Исполнение по условному проходу: 10 - 10мм; 20 - 20мм; 30 - 30мм
/3 - Номинальное давление 32 МПа
Т - Исполнение по способу монтажа: С - с корпусом для стыкового монтажа; Т - с корпусом для трубного монтажа
3 - Исполнение по функционально-конструктивным признакам: 2 - с дистанционным гидравлическим управлением разгрузкой; 3 - с электромагнитным управлением разгрузкой, нормально разгруженный; 4 - с электромагнитным управлением разгрузкой, нормально нагруженный
Р - Исполнение по виду регулировочного устройства: В - с регулировочным винтом и головкой под ключ; Р - с рукояткой; П - с защитным колпачком и оппломбированием; К - с замковым устройством
1 - Исполнение по номинальному давлению настройки: без индекса - 6,3 МПа; 1 - 10 МПа; 2 - 20 МПа; 3 - 32 МПа
24 - Исполнение по роду тока и напряжению электромагнита управляющего распределителя (только для исполнений 3 и 4 по функционально-конструктивным признакам): 24-24В; 110-110В; 220-220В
О - Климатическое исполнение: УХЛ - для районов с умеренным и холодным климатом; О - общеклиматическое
2 - Категория размещения: 2 - для общеклиматического исполнения; 4 - для районов с умеренным и холодным климатом.

То же клапан, но с диаметром условного прохода Ду=32 мм и расходом 320 л/мин: Клапан гидравлический МКПВ-10/3Т3Р1 О2
